28
5 Instruções de ligação

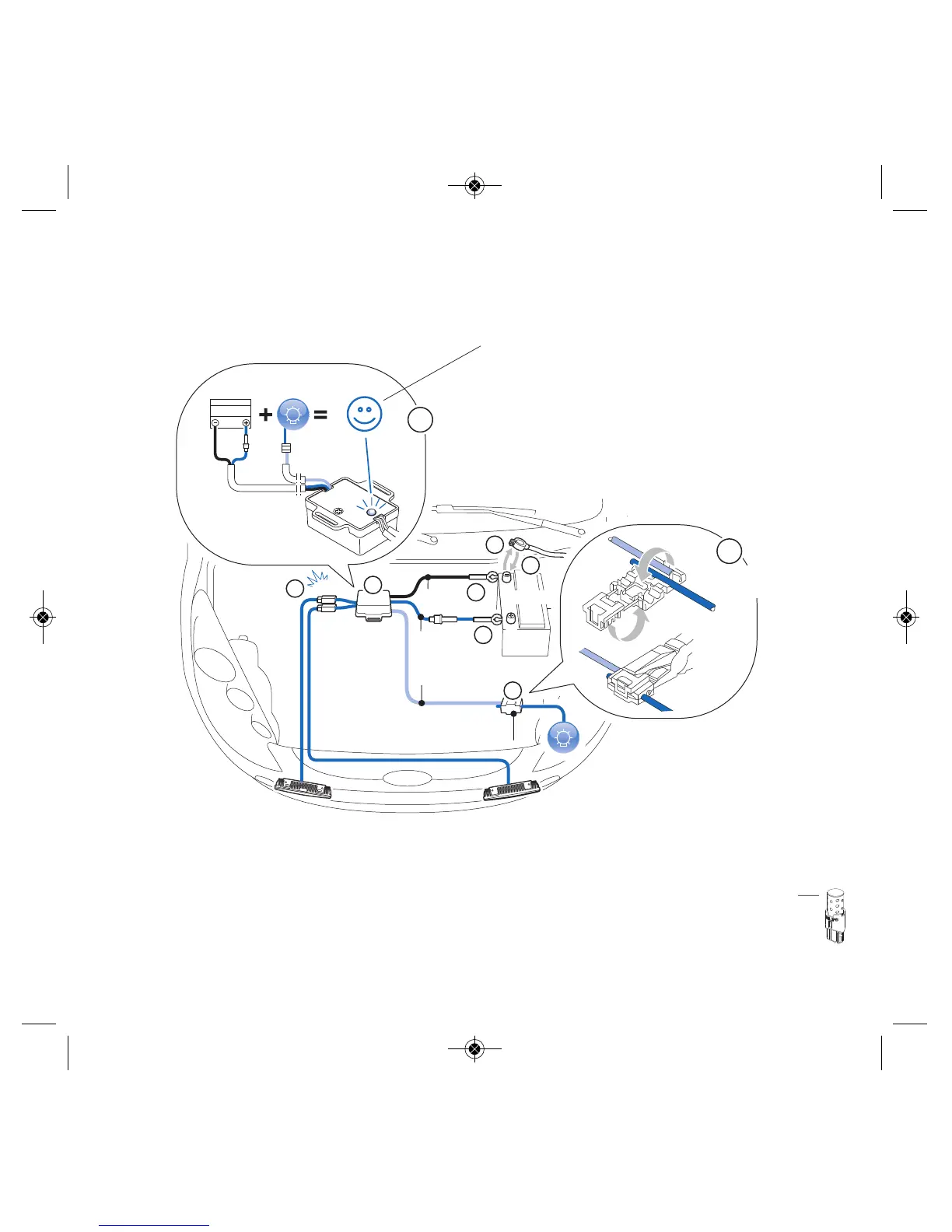

Siga o esquema de cablagem abaixo mencionado, respeitando a ordem indicada:
Preto
7
Caixa
de
controlo
Conector de pressão
Laranja
3m
2m
Vermelho
1
5
2
Bateria
click
Conector
de pressão
1
2
3
-
+
4
7
3
6
6
 A intensidade luminosa dos módulos
Philips LED DayLight 8 atenua-se
automaticamente em conduta nocturna
Eles substituem-se totalmente às luzes de presença.
A lei proíbe a conduta com quatro luzes de presença
dianteiras, em consequência, as lâmpadas de origem
devem ser retiradas.
Conselho Antes de instalar a caixa de controlo
Situe a localização do cabo a ligar aos módulos LED:
1 Acenda as luzes de presença (estacionamento)
2 Desligue o conector da lâmpada
3 Toque em cada pin do conector com a extremidade
do cabo de laranja a caixa de controlo irá então
identificar o cabo alimentado (a LED acenderá).
 Importante Em alguns modelos de veículo,
o facto de retirar as lâmpadas pode activar a ignição do
indicador luminoso que assinala uma lâmpada defeituosa.
Para resolver este problema, você deve substituir
as lâmpadas de origem por lâmpadas fornecidas na
embalagem Philips. Estas simulam o comportamento
das lâmpadas de origem sem produzir luz.
