Philips FWD39/21 - PCB Layouts

5-4 5-4

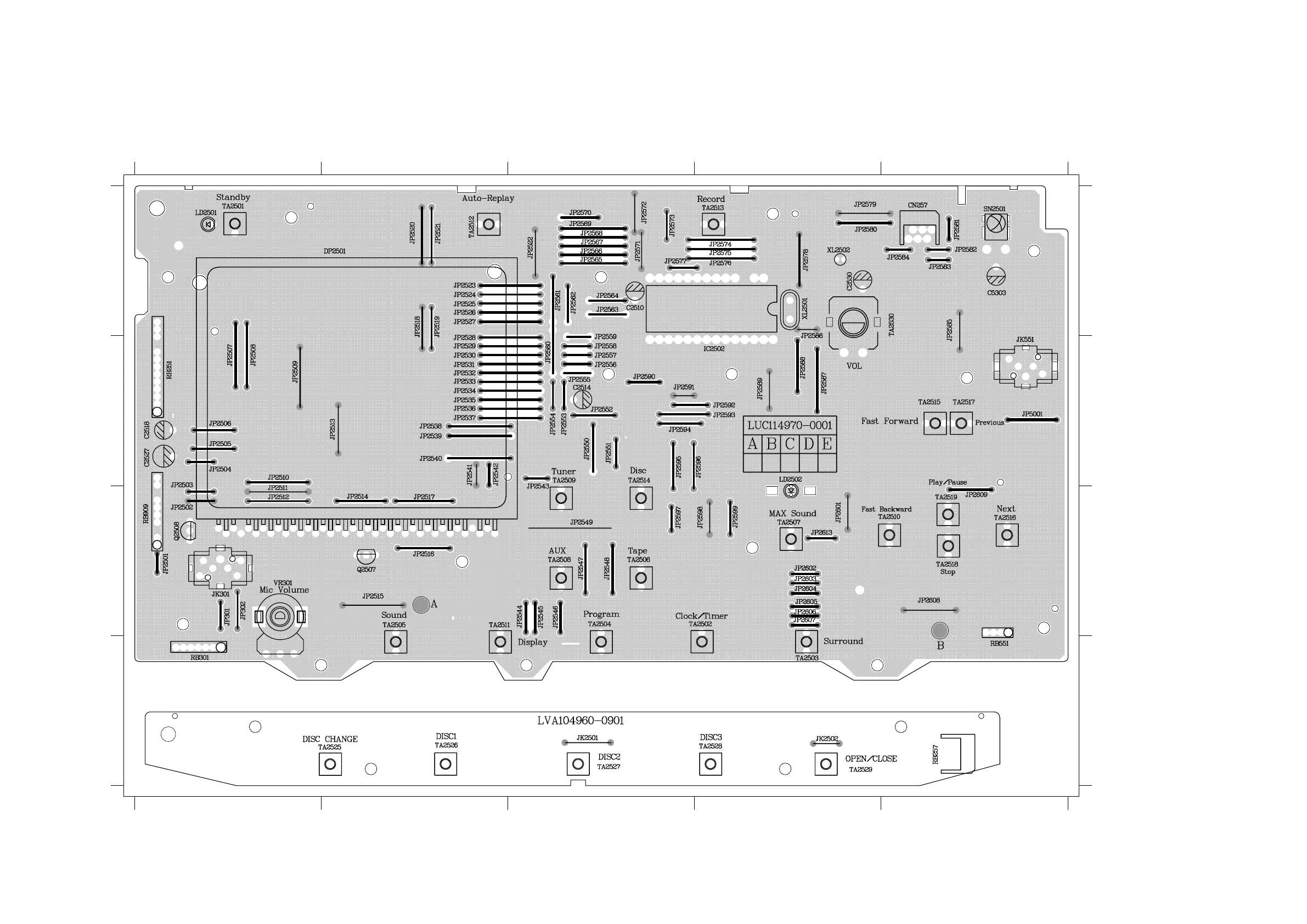

PCB LAYOUT - KEY BOARD (TOP)
A
12345
12345
B
C
D
A
B
C
D
C2510 A3
C2514 B3
C2518 B1
C2527 B1
C2530 A4
C5303 A5
CN257 A5
DP2501A2
IC2502 B4
JK2501D3
JK2502D4
JK301 C1
JK551 B5
JP301 C1
JP302 C1
JP2501C1
JP2502C1
JP2503B1
JP2504B1
JP2505B1
JP2506B1
JP2507B1
JP2508B1
JP2509B1
JP2510B1
JP2511C1
JP2512C1
JP2513B2
JP2514C2
JP2515C2
JP2516C2
JP2517C2
JP2518A2
JP2519A2
JP2520A2
JP2521A2
JP2522A3
JP2523A2
JP2524A2
JP2525A2
JP2526A2
JP2527A2
JP2528B2
JP2529B2
JP2530B2
JP2531B2
JP2532B2
JP2533B2
JP2534B2
JP2535B2
JP2536B2
JP2537B2
JP2538B2
JP2539B2
JP2540B2
JP2541B2
JP2542B2
JP2543B3
JP2544C3
JP2545C3
JP2546C3
JP2547C3
JP2548C3
JP2549C3
JP2550B3
JP2551B3
JP2552B3
JP2553B3
JP2554B3
JP2555B3
JP2556B3
JP2557B3
JP2558B3
JP2559B3
JP2560B3
JP2561A3
JP2562A3
JP2563A3
JP2564A3
JP2565A3
JP2566A3
JP2567A3
JP2568A3

JP2569A3

JP2570A3

JP2571A3

JP2572A3

JP2573A3

JP2574A4

JP2575A4

JP2576A4

JP2577A3

JP2578A4

JP2579A4

JP2580A4

JP2581A5

JP2582A5

JP2583A5

JP2584A5

JP2585A5

JP2586B4

JP2587B4

JP2588B4

JP2589B4

JP2590B3

JP2591B3

JP2592B4

JP2593B4

JP2594B3

JP2595B3

JP2596B4

JP2597C3

JP2598C4

JP2599C4

JP2601C4

JP2602C4

JP2603C4

JP2604C4

JP2605C4

JP2606C4

JP2607C4

JP2608C5

JP2609C5

JP2613C4

JP5001B5

LD2501A1

LD2502B4

Q2507 C2

Q2508 C1

RB251 B1

RB257 D5

RB301 D1

RB551 D5

RB909 C1

SN2501A5

TA2501A1

TA2502C4

TA2503D4

TA2504C3

TA2505C2

TA2506C3

TA2507C4

TA2508C3

TA2509B3

TA2510C5

TA2511C2

TA2512A2

TA2513A4

TA2514B3

TA2515B5

TA2516C5

TA2517B5

TA2518C5

TA2519C5

TA2525D2

TA2526D2

TA2527D3

TA2528D4

TA2529D4

TA2530A5

VR301 C1

XL2501A4

XL2502A4
