Philips HTS5540 - Page 27

7 - 3 7 - 3

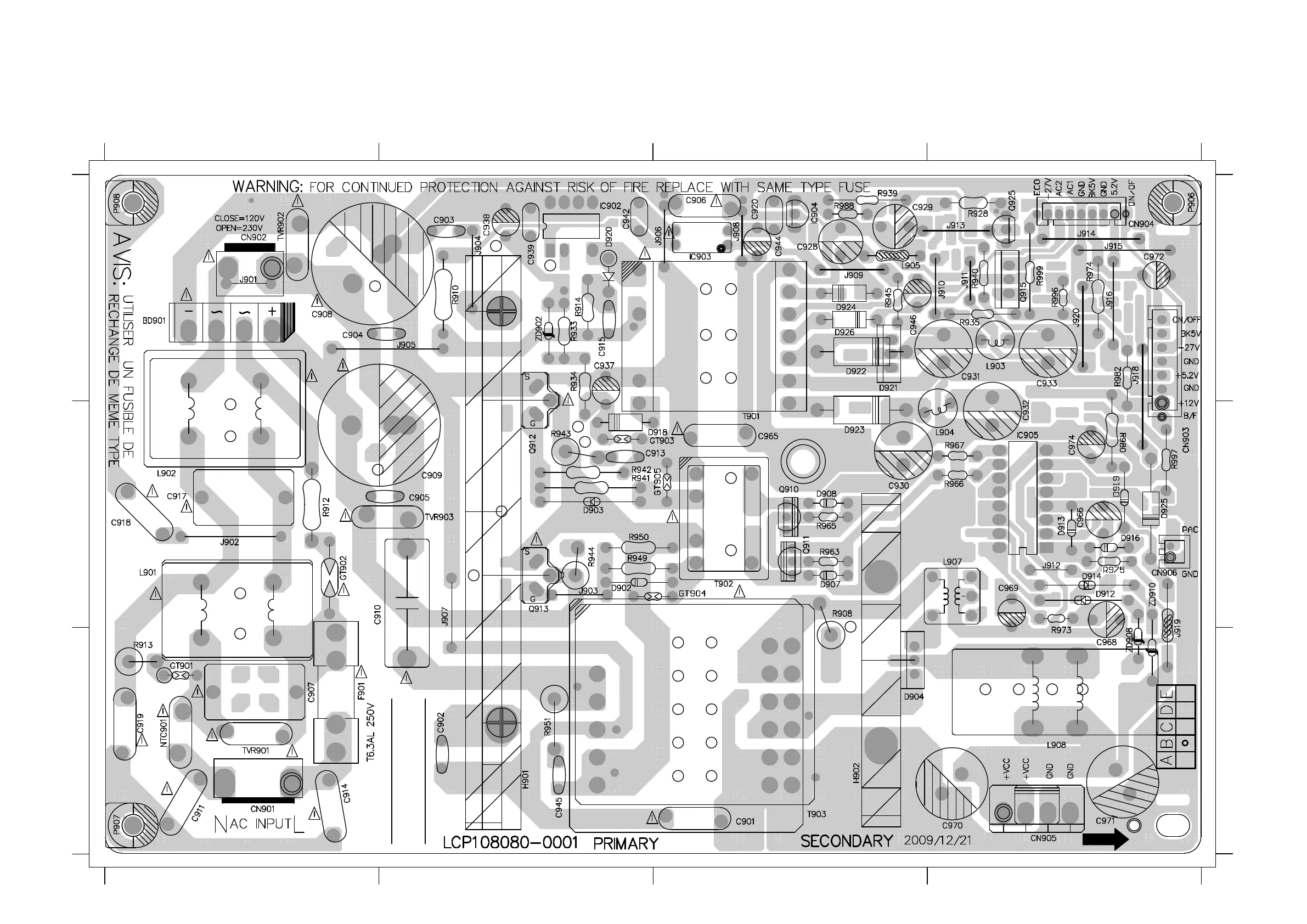

PCB LAYOUT - TOP VIEW
1 2 3 4
1 2 3 4
A
B
C
A
B
C
BD901 A1
C904 A1
C908 A1
TVR902 A1
C903 A2
C915 A2
C937 A2
C939 A2
C942 A2
D920 A2
IC902 A2
J904 A2
J905 A2
R910 A2
R914 A2
R933 A2
R934 A2
ZD902 A2
C906 A3
C928 A3
C929 A3
C944 A3
C946 A3
D921 A3
D924 A3
D926 A3
IC903 A3
IC904 A3
J906 A3
J908 A3
J909 A3
L905 A3
R939 A3
R945 A3
R988 A3
C931 A4
C933 A4
C972 A4
CN904 A4
J914 A4
J916 A4
L903 A4
Q925 A4
R928 A4
R935 A4
R940 A4
R974 A4
R982 A4
J910 A4
J911 A4
J913 A4
J915 A4
J918 A4
J920 A4
C910 B1
C917 B1
C918 B1
GT902 B1
J902 B1
L901 B1
L902 B1
R912 B1
C905 B2
C909 B2
D902 B2
D903 B2
J903 B2
J907 B2
Q912 B2
Q913 B2
R941 B2
R942 B2
R943 B2
R944 B2
R949 B2
R950 B2
TVR903 B2
C913 B3
C930 B3
C965 B3
D907 B3
D908 B3
D918 B3
D923 B3
GT903 B3
Q910 B3
Q911 B3
R908 B3
R963 B3
R965 B3
T901 B3
T902 B3
C932 B4
C966 B4
C969 B4
C974 B4
CN903 B4
CN906 B4
D912 B4
D913 B4
D914 B4
D916 B4
D919 B4
IC905 B4
J912 B4
J919 B4
L904 B4
L907 B4
R966 B4
R967 B4
R975 B4
R980 B4
ZD910 B4
C907 C1
C919 C1
CN901 C1
F901 C1
NTC901 C1
TVR901 C1
C902 C2
D904 C3
T903 C3
C968 C4
C970 C4
C971 C4
CN905 C4
L908 C4
R973 C4
ZD908 C4
