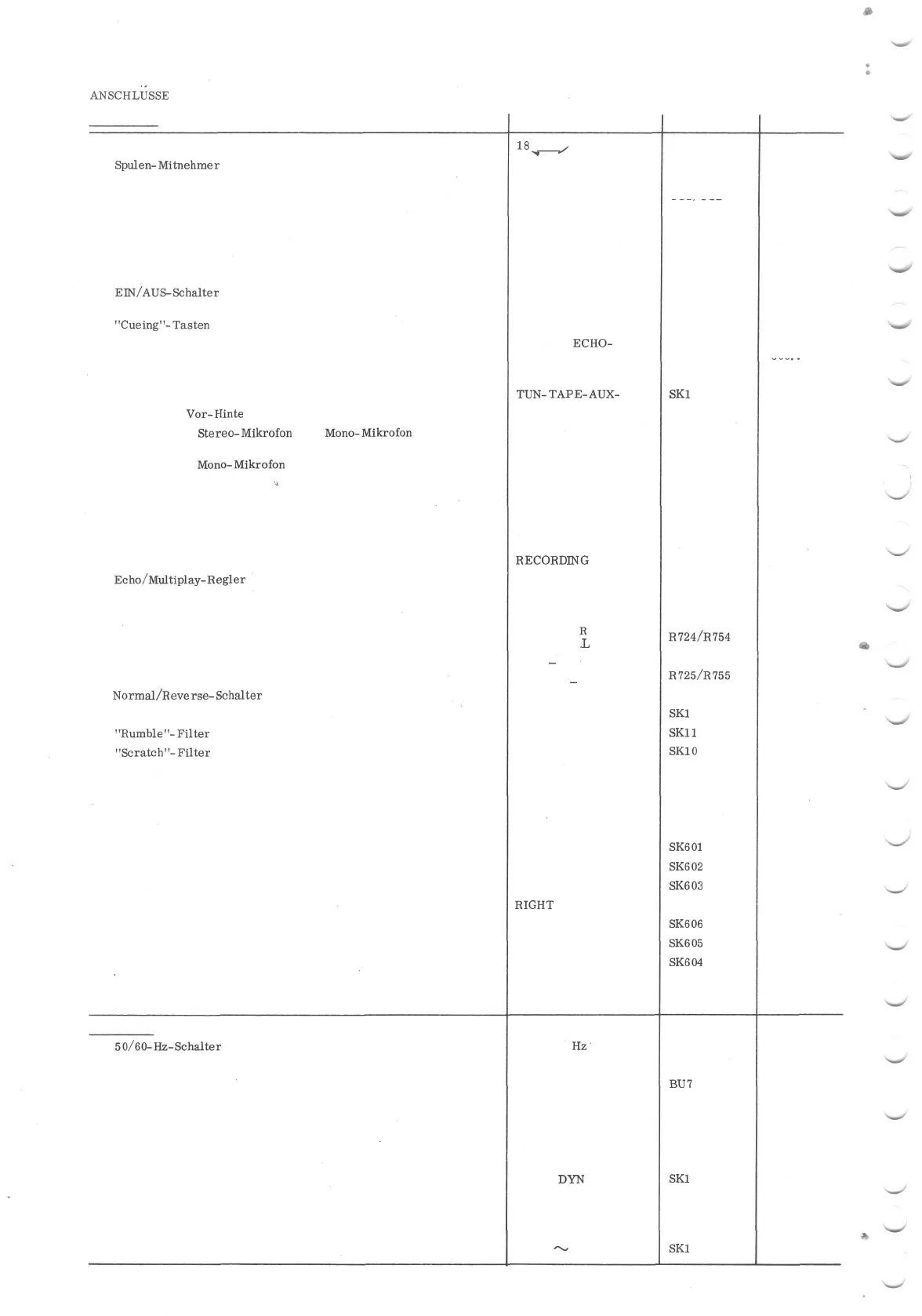

ANSCHLÜSSE
UND BEDIENUNGSORGANE
Vorderseite (Abb. 1)
1. Spulenwahlschalter
2.
Spulen-Mitnehmer
mit verriegelbaren Enden
3. Bandzugkomparatoren und Bandkontakte
4. Zählwerk
5. Nullstelltaste für Zählwerk
6. Bandschlitz
7. Suchautomatik
8.
EIN/AUS-Schalter
der Suchautomatik
9.
"Cueing"-Tasten
10. Funktionsschalter
11. Spurwahl Schalter
12. Eingangswahl Schalter
13. Schalter für
Vor-Hinte
rbandkontrolle
14. Anschluss für
Stereo-Mikrofon
oder
Mono-Mikrofon
für den
linken Kanal
15. Anschluss für
Mono-Mikrofon
für den rechten Kanal
16. Anschluss für Tonbandgerät
•»
17. Anschluss für Kopfhörer
18. Mikrofonaussteuerungsregler für den linken Kanal
19. Mikrofonaussteuerungsregler für den rechten Kanal
20. Aussteuerungsregler für alle anderen Tonfrequenzquellen
21.
Echo/Multiplay-Regler
22. Geschwindigkeitsschalter
23. Lautstärkeregler
24. Balanceregler
25. Tieftonregler
26. Hochtonregler
27.
Normal/Reverse-Schalter
28. Physiologische Klangregelung
29.
"Rumble"-Filter
30.
"Scratch"-Filter
31. Geschwindigkeitsregler bei Bandschnellauf
32. Ein/Ausschalter der Schaltuhr
33. Schaltuhr
34. Netzschalter
35. Taste für Umspulen links
36. Stoptaste
37. Taste für Umspulen rechts
38. Taste für Rechtslauf
39. Pausentaste
40. Aufnahmetaste
41. Taste für Linkslauf
42. Aussteuerungsinstrument für den rechten Kanal
43. Aussteuerungsinstrument für den linken Kanal
Hinterseite (Abb. 2)
44.
50/60-Hz-Schalter
für Schaltuhr (nicht sichtbar)
45. Anschluss für Fernbedienung
46. Anschluss für rechten Lautsprecher
47. Anschluss für linken Lautsprecher
48. Anschluss für Monitorverstärker
49. Anschluss für Plattenspieler
50. Anschluss für Kristalltonabnehmer, Orgel, Gitarre usw.
51. Wahlschalter für Plattenspieler mit dynamischem oder Kristall-
tonabnehmer
52. Anschluss für Tonbandgerät (Ein- und Ausgang)
53. Anschluss für Tuner
54. Spannungsumschalter
Bezeichnung
18^
y
AUTO-STOP
ON
CUEING
MP-NOR-
ECHO-
AMP
1-4/ST/3-2
TUN-
TAPE-AUX-
PHON
A B
MICRO L ST
MICRO R
TAPE
HEADPH
MICRO L
MICRO R
RECORD ING
ECHO/MP
19 9,5 4,75
VOLUME
BALANCE
^
BASS +
TREBLE +
NOR REV
PHYS
RUMBLE
SCRATCH
FAST MED SLOW
TIMER ON
MAINS ON
<< WIND
STOP
WIND >>
RIGHT
>
PAUSE
REC
< LEFT
RIGHT
LEFT
50 Hz 60
Hz
REMOTE
LOUDSP, R
LOUDSP. L
MONITOR
PHONO
AUX
CRYST
DYN
TAPE IN/OUT
TUNER
Volt
~
SK. . /R
SK705
SK706/SK707
TC1/TC2
SK701
SK703/SK704
SK4/SK6
SK5
SKI
SK3
BU8
BU9
BU10
BUH
R720
R750
R721/R751
R722/R752
SK7
R723/R753
R724/R754
R726/R756
R725/R755
SK8
SKI
2
SK11
SK10
SK9
SK712
SK713/SK714
SK0
SK601
SK602
SK603
SK607
SK606
SK605
SK604
BU201
BU7
BU6
BU5
BU4
BU3
SKI
6
BU2
BU1
SKI
05
Anschlüsse
400..
600..
500..
100..
300..
700..
1200..
1100..
1000..
CS31888
