R6gier les commandes
du
g6n6rateur A:
REPETITION TIME>
DURATION et DELAY
Connecter SYNC. OUT du generateur A
a
TRIGG.
/GATE IN du generateur B.
RSgler les commandes du g6n6rateur
B:
REPETITION TIME
sur
EXT.
Commandes
DURATION
et
DELAY
sur des
valeurs
inferieures a
celles du temps de
repetition du generateur A.
Dependant, du fait
de la connexion
directe
entre
les
sorties
des generateurs,
certaines
precautions
concernant Tamplitude
et le facteur
de marche
dovient etre prises
afin d'eviter
Ten-
dommagement
de Tetage
de sortie.
Voici deux
alternatives.
Melange lorsqu'au
moins
une sortie
est
<5V
Le retard
et la
duree des deux impulsions A
et
B
peuvent
§tre
varies independamment
de
la
selection
de mode impulsion
simple
ou double,
de
la
tension continue d'offset, du mode normal
ou
inverse.
Le temps de
repetition
est
determine
par le
generateur
A.

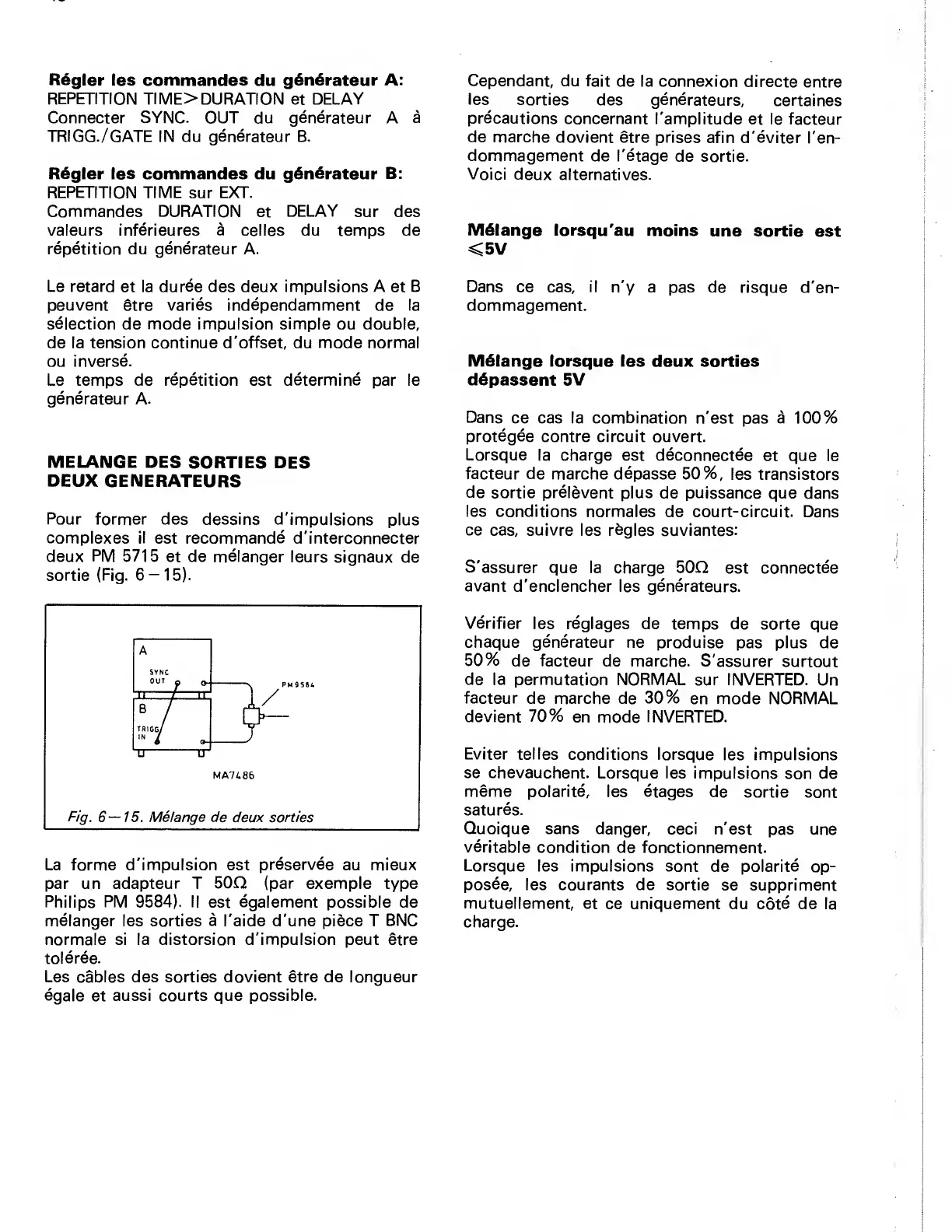

MELANGE DES
SORTIES DES
DEUX GENERATEURS
Pour
former des dessins d'impulsions
plus
complexes il est recommande d'
interconnecter
deux
PM 5715
et de melanger
leurs signaux de
sortie (Fig.
6-15).
La forme d'impulsion est
preserves
au mieux
par un
adapteur
T 50Q
(par
exemple type
Philips
PM 9584). II
est
egalement
possible de
melanger les sorties
a
Taide d'une piece T
BNC
normals si la distorsion d'impulsion peut etre
toleree.
Les cables des sorties dovient
etre
de longueur
egale
et
aussi courts que possible.
Dans
ce cas, il
n'y a pas de
risque d'en-
dommagement.
Melange lorsque les
deux sorties
d6passent 5V
Dans
ce cas la combination
n'est pas
a 100%
protegee centre circuit
ouvert.
Lorsque la charge
est deconnectee
et que le
facteur de
marche
depasse
50%, les transistors
de sortie
prelevent plus de puissance
que
dans
les
conditions normales
de court-circuit. Dans
ce cas, suivre les regies
suviantes:
S'assurer
que
la
charge
50Q
est connectee
avant d'enclencher
les generateurs.
Verifier
les
reglages
de temps
de sorte que
cheque
generateur
ne produise
pas plus de
50%
de facteur de marche. S’assurer
surtout
de
la permutation NORMAL
sur
INVERTED.
Un
facteur
de marche de
30%
en mode NORMAL
devient
70%
en mode
INVERTED.
Eviter telles
conditions lorsque
les impulsions
se chevauchent.
Lorsque les impulsions
son de
meme polarite, les
etages de
sortie sont
satures.
Quoique sans danger, ceci
n'est pas
une
veritable
condition de
fonctionnement.
Lorsque
les impulsions sont
de
polarite
op-
posee,
les courants de sortie
se suppriment
mutuellement, et
ce uniquement du cote de la
charge.
