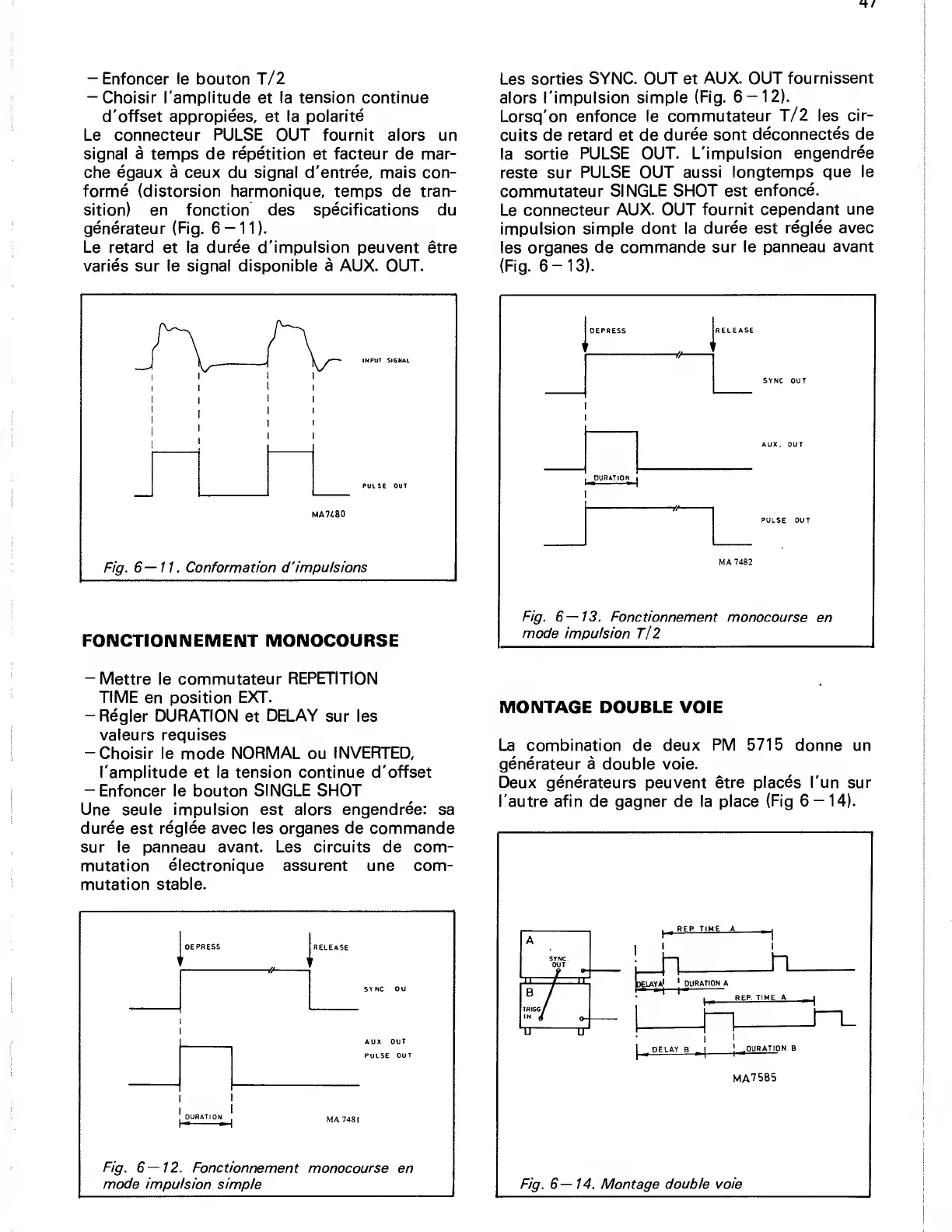

Philips PM 5715 - Page 41

-Enfoncer le
bouton T/2
-Choisir I'amplitude
et
la tension continue
d'offset
appropiees,
et la
polarite
Le connecteur
PULSE
OUT fournit alors un
signal
a
temps de repetition et facteur de mar-
che
egaux a
ceux du signal d'entree, mais con-
forme (distorsion harmonique, temps de tran-
sition) en fonction des specifications du
generateur
(Fig.
6
—
11).
Le retard
et
la duree d'impulsion peuvent etre
varies sur le signal disponible
a
AUX. OUT.
FONCTIONNEMENT MOIMOCOURSE
—
Mettre
le
commutateur
REPETITION
TIME
en
position EXT.
-Regler DURATION et
DELAY
sur les
valeurs requises
-Choisir le mode
NORMAL
ou
INVERTED,
I'amplitude et la tension continue
d'offset
-
Enfoncer le bouton
SINGLE
SHOT
Une seule impulsion est alors
engendree:
sa
duree
est
reglee
avec les organes de commande
sur le panneau avant. Les circuits de com-
mutation electronique assurent une com-
mutation stable.
^DEPRESS
RELEASE
SY NC OU
I
AUX
OUT
PULSE
OUT
I
1
I
I
j
duration^
^
MA
748I
Fig.
6—12.
Fonctionnement
monocourse en
mode impulsion simple
Les sorties
SYNC. OUT et
AUX. OUT
fournissent
alors I'impulsion
simple
(Fig.
6-12).
Lorsq'on enfonce
le commutateur
T/2 les
cir-
cuits de retard et de
duree sont
deconnectes
de
la
sortie
PULSE OUT.
L'impulsion
engendree
reste sur
PULSE OUT
aussi longtemps
que le
commutateur
SINGLE SHOT est
enfonce.
Le
connecteur
AUX.
OUT
fournit
cependant une
impulsion
simple dont la
duree
est
reglee
avec
les organes
de commande
sur le panneau
avant
(Fig.
6-13).
DEPRESS
-if-
^RELEASE
SYNC OUT
I
^DURATION
I
I
1
AUX . OUT
PULSE OUT
I^IA
7482
Fig.
6—13.
Fonctionnement
monocourse
en
mode impulsion
Tl2
MONTAGE DOUBLE VOIE
La combination de deux
PM 5715
donne un
generateur a
double
voie.
Deux generateurs peuvent etre places I'un sur
I'autre afin de gagner de la place
(Fig
6-14).
MA7585
Fig.
6—14.
Montage double
voie
