101

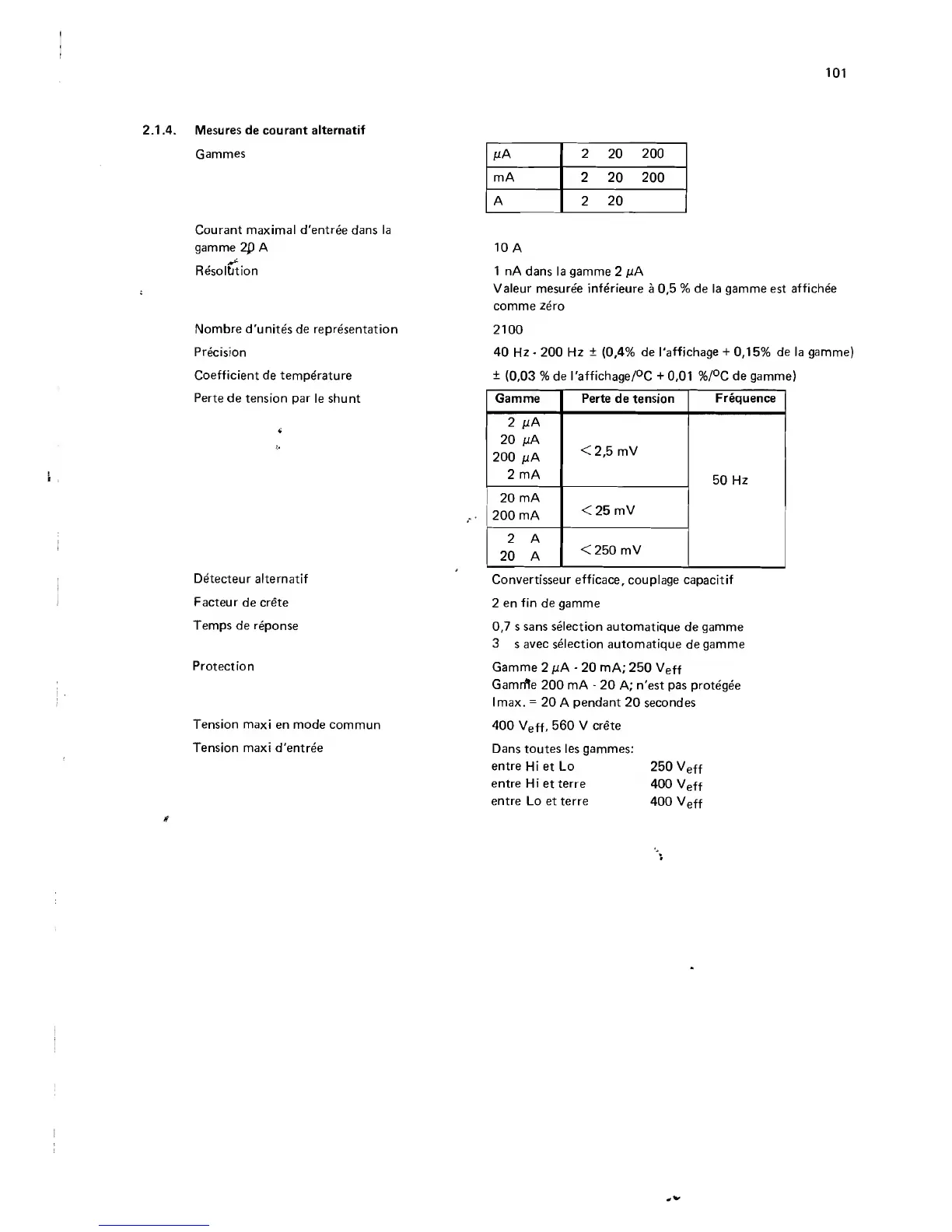

2.1 A. Mesures de courant alternatif
Gammes
Courant maximal d'entreedans la
gamme 2p A
Resoltition
Nombre d'unites de representation
Precision
Coefficient de temperature
Perte de tension par le shunt
Detecteur alternatif
Facteur de Crete
Temps de reponse
Protection
Tension maxi en mode commun
Tension maxi d'entree
*
pA
2 20 200
mA
2 20 200
A
2 20
10 A
1 nA dans la gamme 2 pA
Valeur mesure'e inferieure a 0,5 % de la gamme est affichee
comme zero
2100
40 Hz - 200 Hz ± (0,4% de I'affichage + 0,15% de la gamme)
± (0,03 % de I'affichage/°C + 0,01 %/°C de gamme)
Gamme Perte de tension
Frequence
2 pA
20 pA
200 pA
<2,5 mV
2 mA
50 Hz
20 mA
200 mA
<25 mV
2 A
20 A
< 250 mV
Convertisseur efficace, couplage capacitif
2 en fin de gamme
0,7 s sans selection automatique de gamme
3 s avec selection automatique de gamme
Gamme 2 pA - 20 mA; 250 V e ff
Gamrrfe 200 mA - 20 A; n'est pas protegee
Imax. = 20 A pendant 20 secondes
400 V e ff, 560 V Crete
Dans toutes les gammes:
entre Hi et Lo 250 V e ff
entre Hi et terre 400 V e ff
entre Lo et terre 400 V e ff
V
