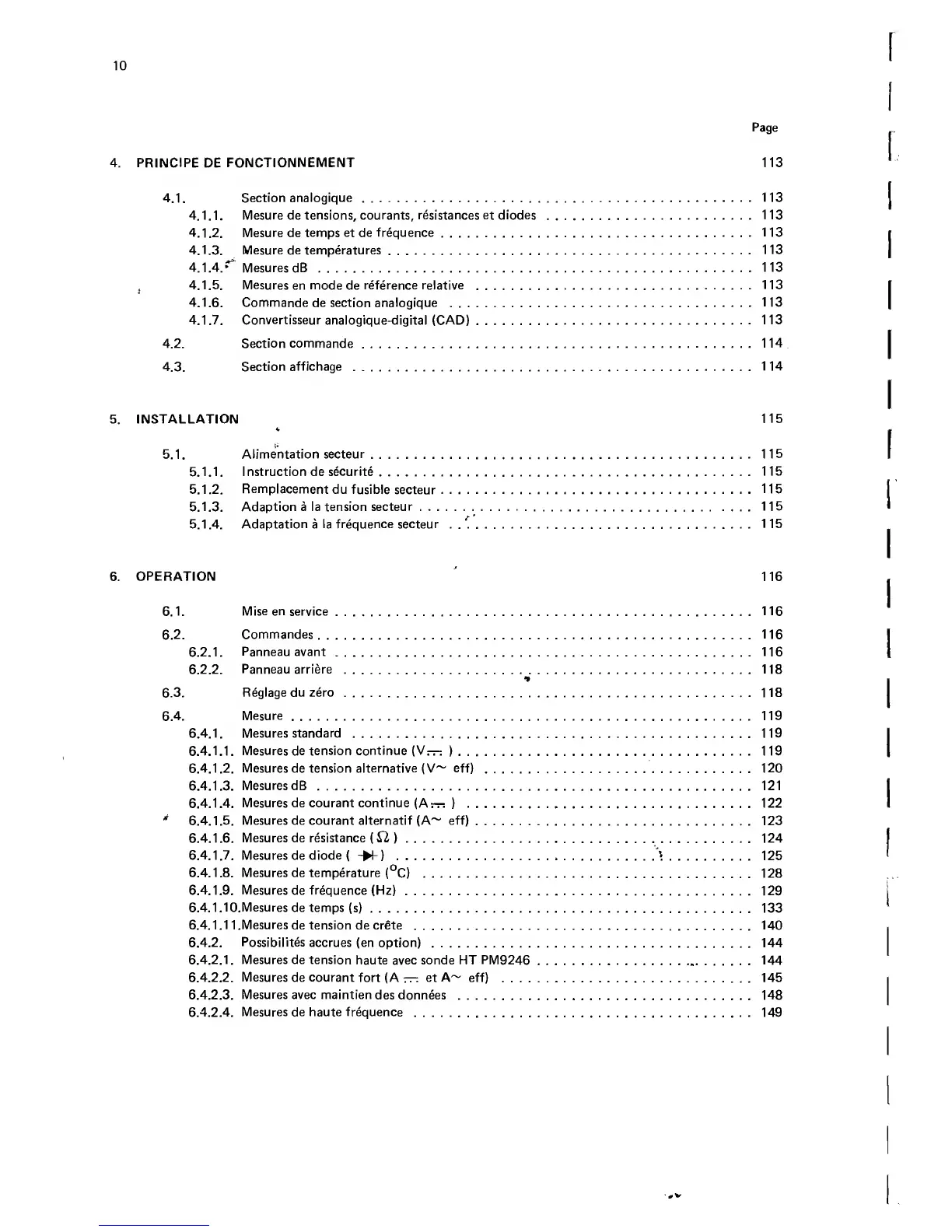

10
Page
4. PRINCIPE DE FONCTIONNEMENT 113
4.1. Section analogique.113
4.1.1. Mesure de tensions, courants, resistances et diodes. 113
4.1.2. Mesure de temps et de frequence.113
4.1.3. Mesure de temperatures. 113
4.1.4. ^ MesuresdB . 113
4.1.5. Mesures en mode de reference relative . 113
4.1.6. Commande de section analogique .113
4.1.7. Convertisseur analogique-digital (CAD).113
4.2. Section commande. 114
4.3. Section affichage .114
5. INSTALLATION 115
5.1.
Alimentation secteur. . . . 115
5.1.1.
Instruction de securite. . . . 115
5.1.2. Remplacement du fusible secteur. ... 115
5.1.3.
Adaption a la tension secteur. . . . 115
5.1.4.
Adaptation a la frequence secteur . .'.
... 115
OPERATION
■ '
116
6.1.
Mise en service.
. . . 116
6.2. Commandes.
... 116
6.2.1.
Panneau avant .
... 116
6.2.2.
Panneau arriere .
... 118
6.3.
Reglage du zero.
... 118
6.4.
Mesure.
... 119
6.4.1. Mesures standard .
. . . 119
6.4.1.1.
Mesures de tension continue (V— ).
. . . 119
6.4.1.2.
Mesures de tension alternative (V~ eff) ...
... 120
6.4.1.3.
MesuresdB.
... 121
6.4.1.4.
Mesures de courant continue (A— ) .
... 122
* 6.4.1.5. Mesures de courant alternatif (A~ eff) . . . .
... 123
6.4.1.6.
Mesures de resistance ( £2 ).
... 124
6.4.1.7. Mesures de diode ( ->f-) .
\
... 125
6.4.1.8. Mesures de temperature (°C) .
... 128
6.4.1.9. Mesures de frequence (Hz).
... 129
6.4.1.10.Mesures de temps (s).
... 133
6.4.1.11
.Mesures de tension de Crete .
... 140
6.4.2. Possibility accrues (en option).
... 144
6.4.2.1.
Mesures de tension haute avec sonde HT PM9246 .
. , t .
... 144
6.4.2.2. Mesures de courant fort (A — et A~ eff) .
... 145
6.4.2.3.
Mesures avec maintien des donnees .
... 148
6A2.4.
Mesures de haute frequence.
... 149
