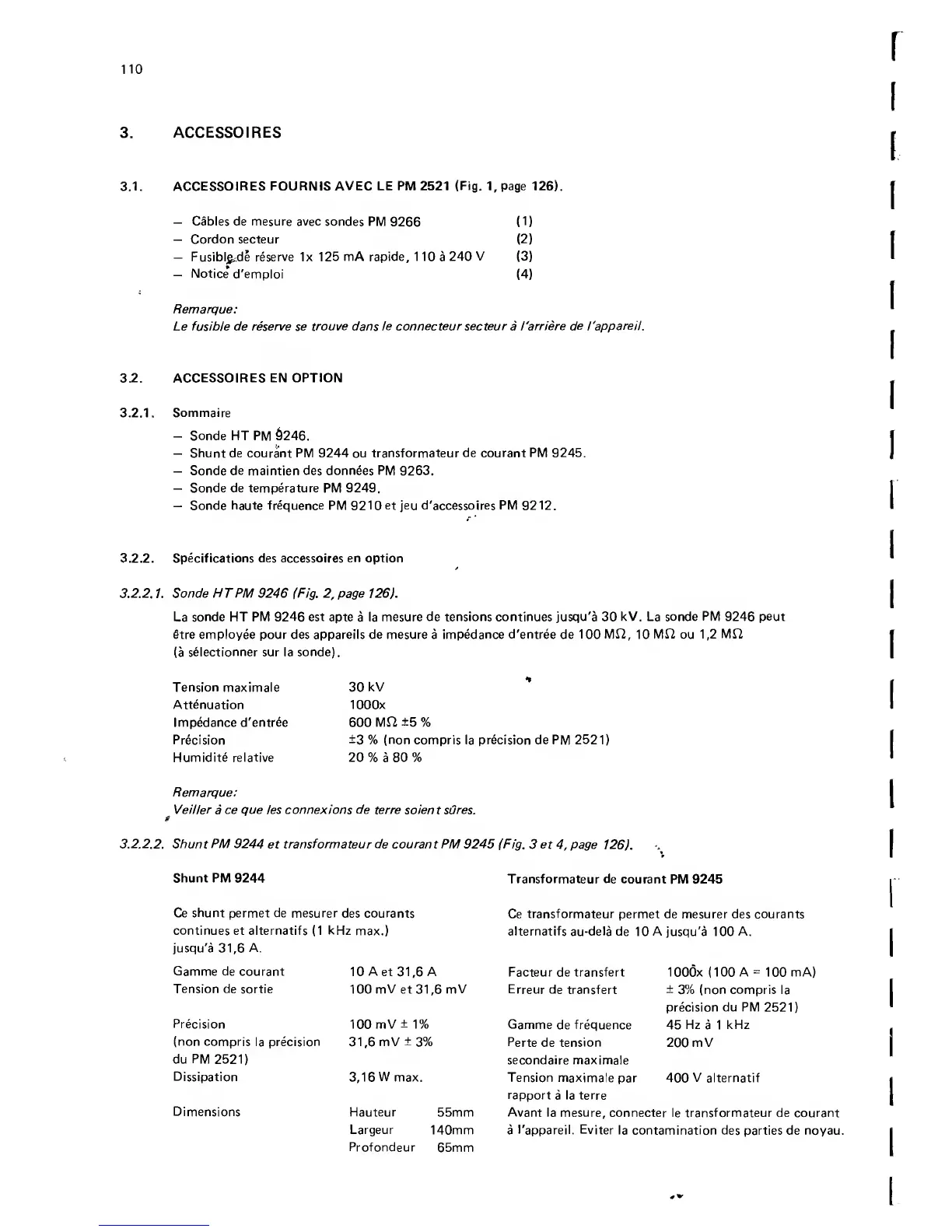

110
3. ACCESSOIRES
3.1. A CCESSOIRES FOURNIS AVEC LE PM 2521 (Fig. 1, page 126).
— Cables de mesure avec sondes PM 9266 (1)
— Cordon secteur (2)
— Fusiblgj.de reserve lx 125 mA rapide, 110 a 240 V (3)
— Notice d'emploi (4)
Remarque:
Le fusible de reserve se trouve dans le connecteur secteur a I'arriere de I'appareil.
3.2. A CCESSOIRES EN OPTION
3.2.1. Sommaire
- Sonde HT PM {)246.
— Shunt de courant PM 9244 ou transformateur de courant PM 9245.
— Sonde de maintien des donnees PM 9263.
— Sonde de temperature PM 9249.
— Sonde haute frequence PM 9210 et jeu d'accessoires PM 9212.
3.2.2. S pecifications des accessoires en option
3.2.2.1. Sonde HT PM 9246 (Fig. 2, page 126).
La sonde HT PM 9246 est apte a la mesure de tensions continues jusqu'a 30 kV. La sonde PM 9246 peut
Stre employee pourdes appareils de mesure a impedance d'entree de 100 MJ2, 10 Mfi ou 1,2 Mf2
(a selectionner sur la sonde).
Tension maximale
Attenuation
Impedance d'entree
Precision
Humidite relative
30 kV
lOOOx
600 MH ±5 %
±3 % (non compris la precision de PM 2521)
20 % a 80 %
Remarque:
f Veiller a ce que ies connexions de terre soien t sures.
3.2.2.2. S hunt PM 9244 et transformateur de courant PM 9245 (Fig. 3 et 4, page 126).
Shunt PM 9244 Transformateur de courant PM 9245
Ce shunt permet de mesurer des courants
continues et alternatifs (1
jusqu'a 31,6 A.
Gamme de courant
Tension de sortie
Precision
(non compris la precision
du PM 2521)
Dissipation
Dimensions
kHz max.)
10 Aet 31,6 A
100 mV et 31,6 mV
100 mV ± 1%
31,6 mV ± 3%
3,16 W max.
Hauteur 55mm
Largeur 140mm
Profondeur 65mm
Ce transformateur permet de mesurer des courants
alternatifs au-dela de 10 A jusqu'a 100 A.
Facteur de transfert 1000x (100 A = 100 mA)
Erreur de transfert ± 3% (non compris la
precision du PM 2521)
Gamme de frequence 45 Hz a 1 kHz
Perte de tension 200 mV
secondaire maximale
Tension maximale par 400 V alternatif
rapport a la terre
Avant la mesure, connecter le transformateur de courant
a I'appareil. Eviter la contamination des parties de noyau.
