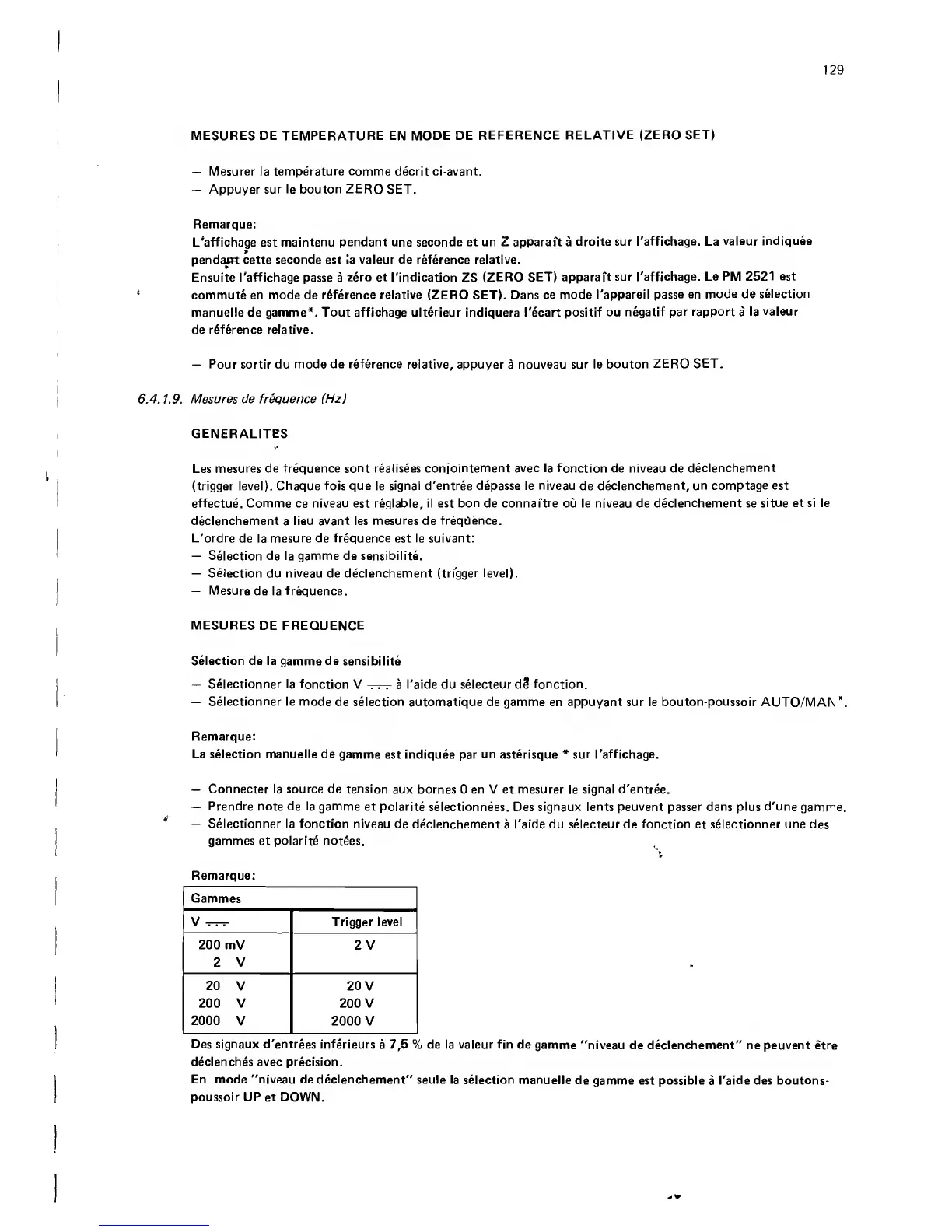

129
6.4.1.
D
MESURES
DE
TEMPERATURE
EN
MODE
DE
REFERENCE
RELATIVE
(ZERO
SET)
—
Mesurer
la
temperature
comme
decrit
ci-avant.
—
Appuyer
sur
le
bouton
ZERO
SET.
Remarque:
L'affichage
est
maintenu
pendant
une
seconde
et
un
Z
apparaft
a
droite
sur
I'affichage.
La
valeur
indiquee
*
pendant
cette
seconde
est
la
valeur
de
reference
relative.
Ensuite
l'affichage
passe
a
zero
et
Vindication
ZS
(ZERO
SET)
apparaft
sur
I'affichage.
Le
PM
2521
est
commute
en
mode
de
reference
relative
(ZERO
SET).
Dans
ce
mode
I'appareil
passe
en
mode
de
selection
manuelle
de
gamme*.
Tout
affichage
ulterieur
indiquera
I'ecart
positif
ou
negatif
par
rapport
a
la
valeur
de
reference
relative.
—
Pour
sortir
du
mode
de
reference
relative,
appuyer
a
nouveau
sur
le
bouton
ZERO
SET.
>.
Mesures
de
frequence
(Hz)
GENERALITES
Les
mesures
de
frequence
sont
realisees
conjointement
avec
la
fonction
de
niveau
de
declenchement
(trigger
level).
Chaque
foisque
le
signal
d'entree
depasse
le
niveau
de
declenchement,
un
comptage
est
effectue.
Comme
ce
niveau
est
reglable,
il
est
bon
de
connaftre
ou
le
niveau
de
declenchement
se
situe
et
si
le
declenchement
a
lieu
avant
les
mesures
de
freqdence.
L'ordre
de
la
mesure
de
frequence
est
le
suivant:
—
Selection
de
la
gamme
de
sensibilite.
—
Selection
du
niveau
de
declenchement
(trigger
level).
—
Mesure
de
la
frequence.
MESURES
DE
FREQUENCE
Selection
de
la
gamme
de
sensibilite
—
Selectionner
la
fonction
V
—-—
a
I'aide
du
selecteurdt?
fonction.
—
Selectionner
le
mode
de
selection
automatique
de
gamme
en
appuyant
sur
le
bouton-poussoir
AUTO/MAN*.
Remarque:
La
selection
manuelle
de
gamme
est
indiquee
par
un
asterisque
*
sur
I'affichage.
—
Connecter
la
source
de
tension
aux
bornes
0
en
V
et
mesurer
le
signal
d'entree.
—
Prendre
note
de
la
gamme
et
polarite
selectionnees.
Des
signaux
lents
peuvent
passer
dans
plus
d'une
gamme.
—
Selectionner
la
fonction
niveau
de
declenchement
a
I'aide
du
selecteur
de
fonction
et
selectionner
une
des
gammes
et
polarite
notees.
Remarque:
Gammes
V
^
Trigger
level
200
mV
2
V
2
V
20
V
20
V
200
V
200
V
2000
V
2000
V
Des
signaux
d'entrees
inferieurs
a
7,5
%
de
la
valeur
fin
de
gamme
"niveau
de
declenchement"
ne
peuvent
etre
declenches
avec
precision.
En
mode
"niveau
de
declenchement"
seule
la
selection
manuelle
de
gamme
est
possible
a
I'aide
des
boutons-
poussoir
UP
et
DOWN.
