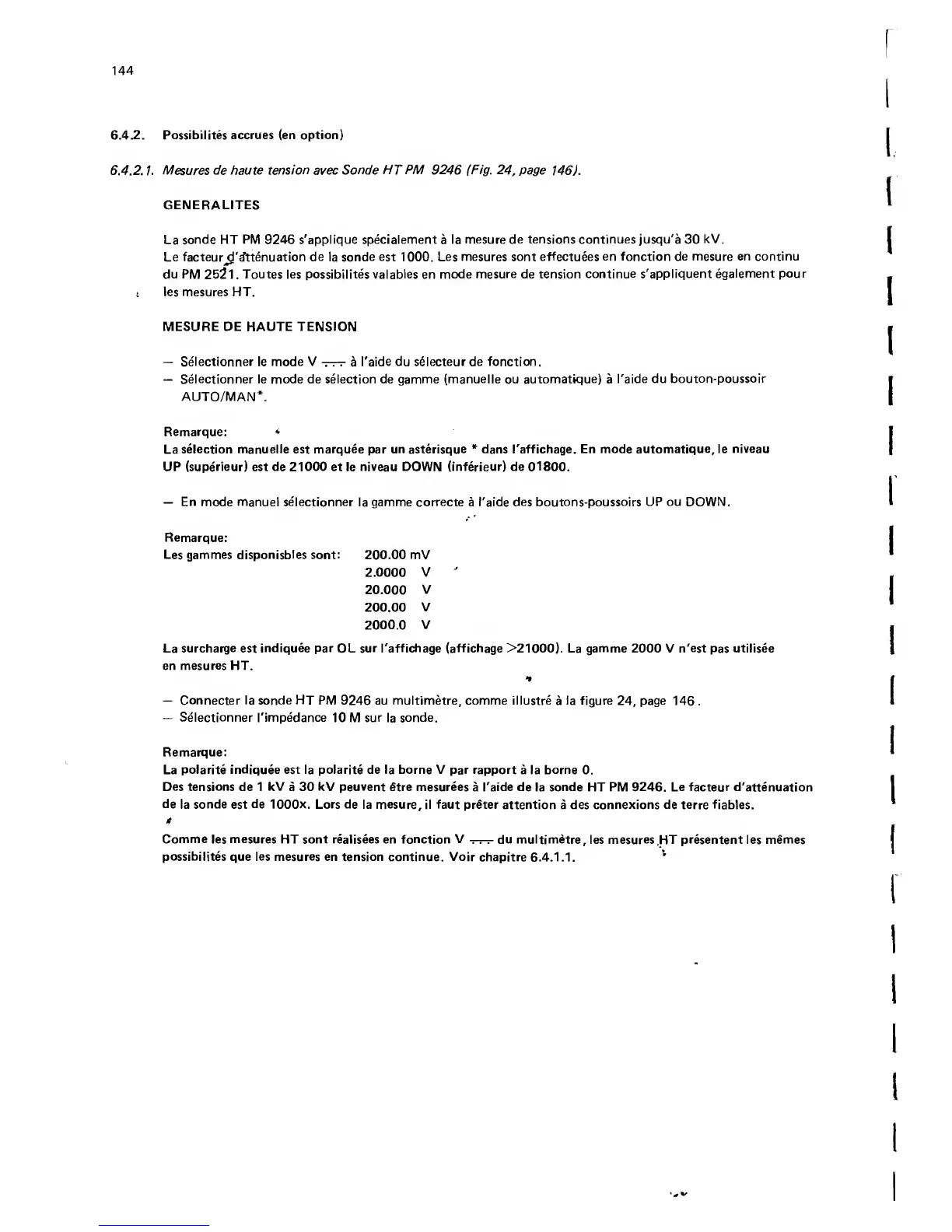

6.4.2. Possibility accrues (en option)
6.4.2.1. Mesures de haute tension avec Sonde HTPM 9246 (Fig. 24, page 146).
GENERALITES
La sonde HT PM 9246 s'applique specialement a la mesure de tensions continues jusqu'a 30 kV.
Le facteur^'dttenuation de la sonde est 1000. Les mesures sont effectuees en fonction de mesure en continu
du PM 2521. Toutes les possibility valables en mode mesure de tension continue s'appliquent egalement pour
: les mesures HT.
MESURE DE HAUTE TENSION
— Selectionner le mode V -r-r-r a I'aide du selecteur de fonction.
— Selectionner le mode de selection de gamme (manuelle ou automatique) a I'aide du bouton-poussoir
AUTO/MAN*.
Remarque: *
La selection manuelle est marquee par un asterisque * dans I'affichage. En mode automatique, le niveau
UP (superieur) est de 21000 et le niveau DOWN (inferieur) de 01800.
— En mode manuel selectionner la gamme correcte a I'aide des boutons-poussoirs UP ou DOWN.
Remarque:
Les gammes disponisbles sont: 200.00 mV
2.0000 V "
20.000 V
200.00 V
2000.0 V
La surcharge est indiquee par OL sur I'affichage (affichage >21000). La gamme 2000 V n'est pas utilisee
en mesures HT.
*»
— Connecter la sonde HT PM 9246 au multimetre, comme i I lustre a la figure 24, page 146 .
— Selectionner I'impedance 10 M sur la sonde.
Remarque:
La polarite indiquee est la polarite de la borne V par rapport a la borne 0.
Des tensions de 1 kV a 30 kV peuvent €tre mesurees a I'aide de la sonde HT PM 9246. Le facteur d'attenuation
de la sonde est de lOOOx. Lors de la mesure, il faut preter attention a des connexions de terre fiables.
<r
Comme les mesures HT sont realisees en fonction V -r^-r- du multimetre, les mesures,HT presentent les memes
possibility que les mesures en tension continue. Voir chapitre 6.4.1.1. ’
