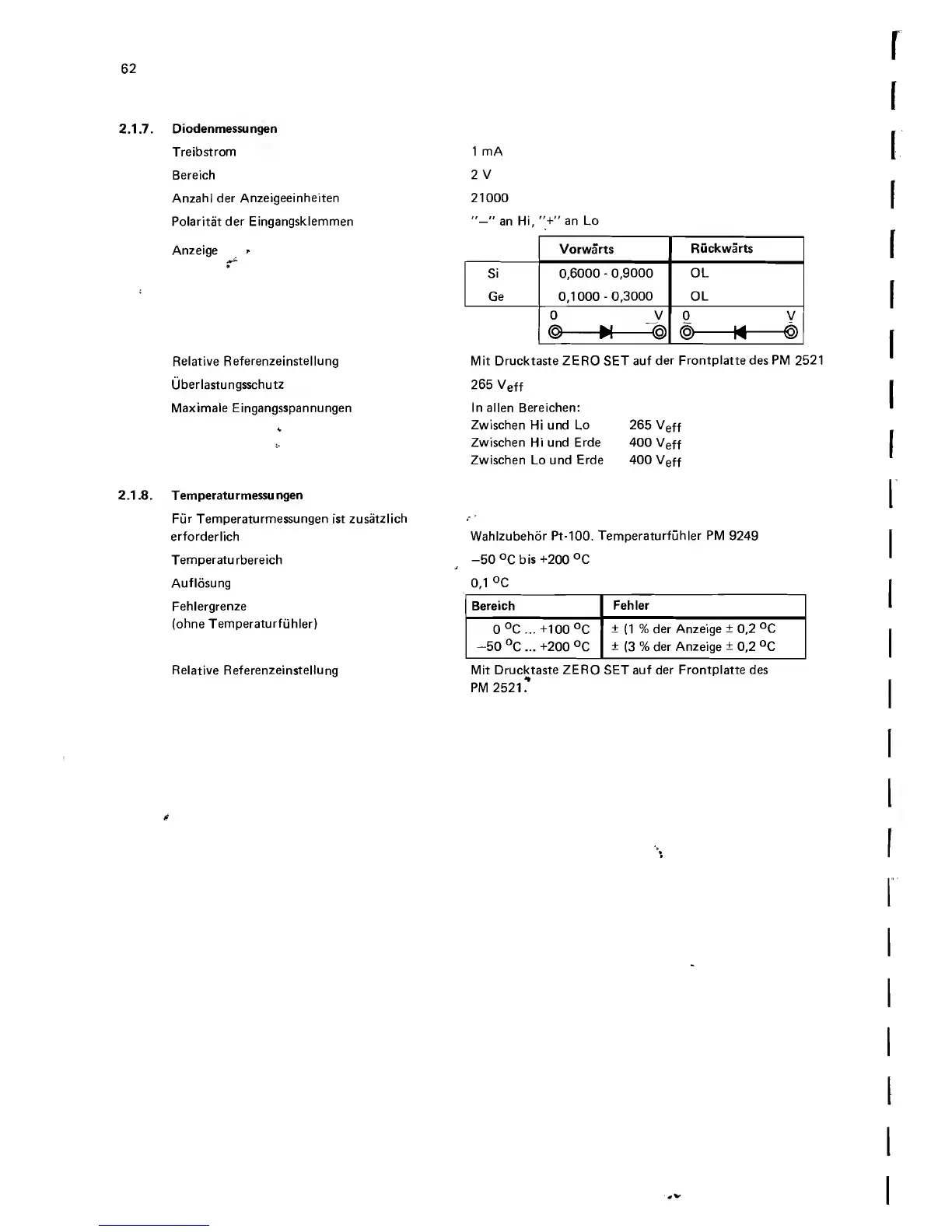

62
2.1.7. Diodenmessungen
Treibstrom
Bereich
Anzahl der Anzeigeeinheiten
Polaritatder Eingangsklemmen
Anzeige »
Relative Referenzeinstellung
Uberlastungsschutz
Maximale Eingangsspannungen
2.1.8. Temperaturmessungen
Fur Temperaturmessungen ist zusatzlich
erforderlich
T emperatu rbereich
Auflosung
Fehlergrenze
(ohne Temperaturfuhler)
Relative Referenzeinstellung
1 mA
2 V
21000
" an Hi, "+" an Lo
Vorwarts
Ruckwarts
Si
Ge
0,6000 - 0,9000
0,1000 - 0,3000
OL
OL
0 V
/Rv fcj
0 y
w\ VQJ
W (y;
Mit Drucktaste ZERO SET auf der Frontplatte des PM 2521
265 V eff
In alien Bereichen:
Zwischen Hi und Lo 265 V e ff
Zwischen Hi und Erde 400 V e ff
Zwischen Lo und Erde 400 V e ff
Wahlzubehor Pt-100. Temperaturfuhler PM 9249
-50 °C bis +200 °C
0,1 °C
Bereich
Fehler
0 °C ... +100 °c
-50 °C... +200 °C
± (1 % der Anzeige ± 0,2 °C
+ (3 % der Anzeige ± 0,2 °C
Mit Drucktaste ZERO SET auf der Frontplatte des
PM 2521 ’
