65

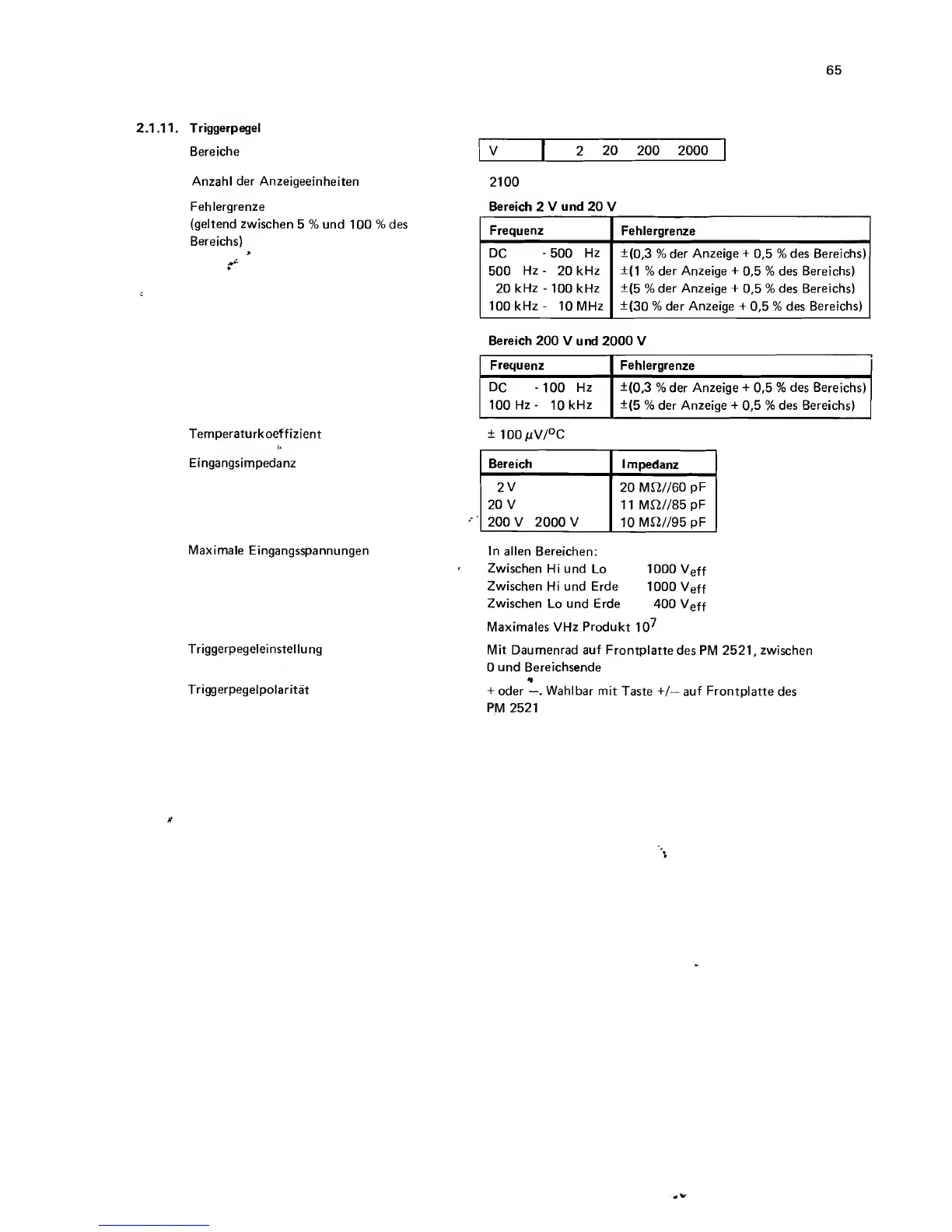

2.1.11. Triggerpegel
Bereiche
Anzahl der Anzeigeeinheiten
Fehlergrenze
(geltend zwischen 5 % und 100 % des
Bereichs)
Temper aturkoeffizient
Eingangsimpedanz
Maximale Eingangsspannungen
Triggerpegeleinstellung
T riggerpegelpolaritat
V | 2 20 200 2000
2100
Bereich 2 V und 20 V
Frequenz
Fehlergrenze
DC - 500 Hz
500 Hz- 20kHz
20 kHz - 100 kHz
100 kHz- 10 MHz
± (0,3 % der Anzeige + 0,5 % des Bereichs)
±(1 % der Anzeige + 0,5 % des Bereichs)
±(5 % der Anzeige + 0,5 % des Bereichs)
±(30 % der Anzeige + 0,5 % des Bereichs)
Bereich 200 V und 2000 V
Frequenz
Fehlergrenze
DC - 100 Hz
100 Hz- 10 kHz
±(0,3 % der Anzeige + 0,5 % des Bereichs)
±(5 % der Anzeige + 0,5 % des Bereichs)
± 100a(V/ o C
Bereich
Impedanz
2 V
20 V
200 V 2000 V
20 MJ2//60 pF
11 MJ2//85 pF
10 Mfi//95 pF
In alien Bereichen:
Zwischen Hi und Lo 1000 V e ff
Zwischen Hi und Erde 1000 V e ff
Zwischen Lo und Erde 400 V e ff
Maximales VHz Produkt 107
Mit Daumenrad auf Frontplatte des PM 2521, zwischen
0 und Bereichsende
+ oder —. Wahlbar mit Taste +/— auf Frontplatte des
PM 2521
*
