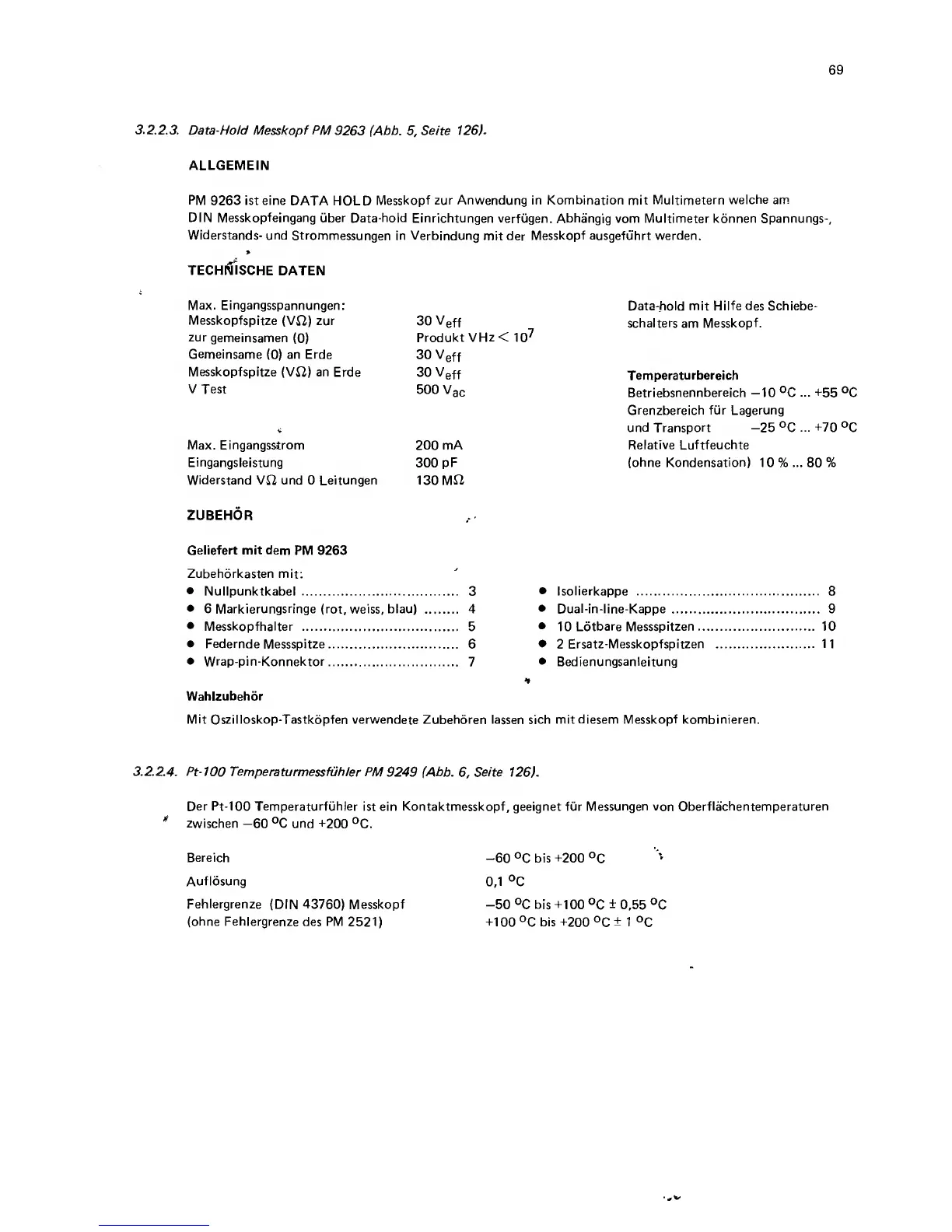

69
3.2.2.3, Data-Ho/d Messkopf PM 9263 (Abb. 5, Seite 126).
ALLGEMEIN
PM 9263 ist eine DATA HOLD Messkopf zur Anwendung in Kombination mit Multimetern welche am
DIN Messkopfeingang uber Data-hold Einrichtungen verfugen. Abhangig vom Multimeter konnen Spannungs-,
Widerstands- und Strommessungen in Verbindung mit der Messkopf ausgefuhrt werden.
*
TECHItfisCHE DATEN
Max. Eingangsspannungen:
Messkopfspitze (Vf2) zur 30 V e ff
zur gemeinsamen (0) ProduktVHz< 10 7
Gemeinsame (0) an Erde 30 V e ff
Messkopfspitze (V£2) an Erde 30 V e ff
V Test 500 V ac
Max. Eingangsstrom 200 mA
Eingangsleistung 300 pF
Widerstand V£2 und 0 Leitungen 130 Mfi
ZUBEHOR
Geliefert mit dem PM 9263
Zubehorkasten mit:
• Nullpunktkabel .
• 6 Markierungsringe (rot, weiss, blau)
• Messkopfhalter .
• Federnde Messspitze.
• Wrap-pin-Konnektor.
Wahlzubehor
Mit Oszilloskop-Tastkopfen verwendete Zubehoren lassen sich mitdiesem Messkopf kombinieren.
3.2.2.4. Pt-100 Temperaturmessfuhler PM 9249 (Abb. 6, Seite 126).
Der Pt-100 Temperaturfuhler ist ein Kontaktmesskopf, geeignet fur Messungen von Oberflachentemperaturen
* zwischen —60 °C und +200 °C.
Bereich -60 °C bis +200 °C
Auflosung 0,1 °C
Fehlergrenze (DIN 43760) Messkopf -50 °C bis +100 °C + 0,55 °C
(ohne Fehlergrenze des PM 2521) +100 °C bis +200 °C ± 1 °C
3 • Isolierkappe . 8
4 • Dual-in-line-Kappe . 9
5 • 10 Lotbare Messspitzen. 10
6 *2 Ersatz-Messkopfspitzen . 11
7 • Bedienungsanleitung
>i
Data-hold mit Hilfe des Schiebe-
schalters am Messkopf.
Temperaturbereich
Betriebsnennbereich —10 °C ... +55 °C
Grenzbereich fur Lagerung
und Transport —25 °C ...+70 °C
Relative Luftfeuchte
(ohne Kondensation) 10%...80%
