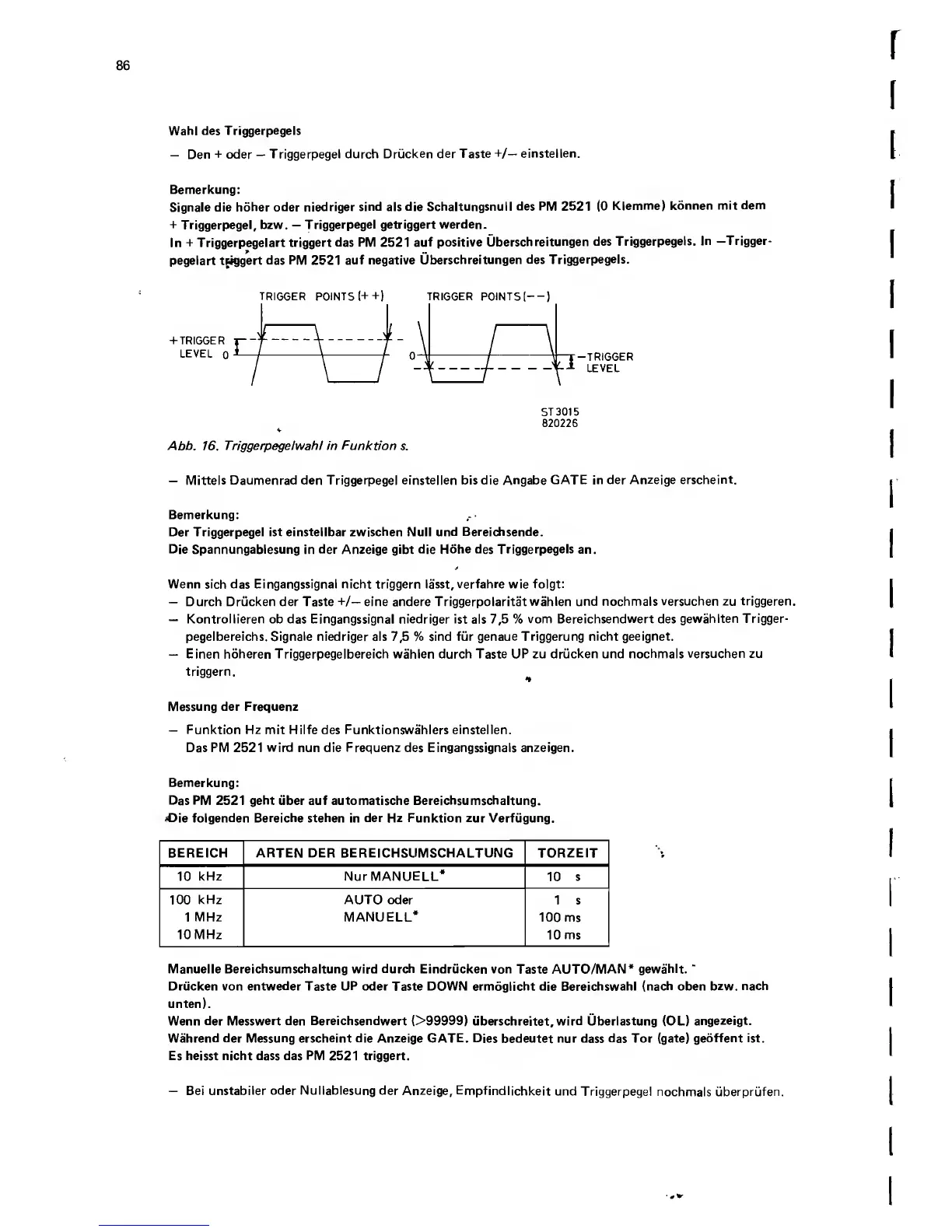

Philips pm2521 - Page 87

Wahl des Triggerpegels
— Den + oder — Triggerpegel durch Drucken der Taste+/—einstellen.
Bemerkung:
Signale die hoher oder niedriger sind als die Schaltungsnull des PM 2521 (0 Klemme) konnen mit dem
+ Triggerpegel, bzw. — Triggerpegel getriggert werden.
In + Triggerpegelart triggert das PM 2521 auf positive Uberschreitungen des Triggerpegels. In —Trigger-
pegelart tuggert das PM 2521 auf negative Uberschreitungen des Triggerpegels.
TRIGGER POINTS (++) TRIGGER POINTS (--)
+ TRIGGER i-
LEVEL 0
Abb. 16. Triggerpegelwahl in Funktion s.
— Mittels Daumenrad den Triggerpegel einstellen bis die Angabe GATE in der Anzeige erscheint.
Bemerkung:
Der Triggerpegel ist einstellbar zwischen Null und Bereichsende.
Die Spannungablesung in der Anzeige gibt die Hohe des Triggerpegels an.
Wenn sich das Eingangssignal nicht triggern lasst, verfahre wie folgt:
— Durch Driicken der Taste +/— eine andere Triggerpolaritat wahlen und nochmals versuchen zu triggeren.
— Kontrollieren ob das Eingangssignal niedriger ist als 7,5 % vom Bereichsendwert des gewahlten Trigger-
pegelbereichs. Signale niedriger als 7,5 % sind fur genaue Triggerung nicht geeignet.
— Einen hoheren Triggerpegelbereich wahlen durch Taste UP zu drucken und nochmals versuchen zu
triggern. %
Messung der Frequenz
— Funktion Hz mit Hilfe des Funktionswahlers einstellen.
Das PM 2521 wird nun die Frequenz des Eingangssignals anzeigen.
Bemerkung:
Das PM 2521 geht iiber auf automatische Bereichsumschaltung.
*Die folgenden Bereiche stehen in der Hz Funktion zur Verfiigung.
BEREICH ARTEN DER BEREICHSUMSCHALTUNG TORZEIT
10 kHz
NurMANUELL*
10 s
100 kHz
AUTO oder 1 s
1 MHz
MANUELL*
100 ms
10MHz
10 ms
Manuelle Bereichsumschaltung wird durch Eindriicken von Taste AUTO/MAN* gewahlt."
Drucken von entweder Taste UP oder Taste DOWN ermdglicht die Bereichswahl (nach oben bzw. nach
unten).
Wenn der Messwert den Bereichsendwert 099999) iiberschreitet, wird Uberlastung (OL) angezeigt.
Wahrend der Messung erscheint die Anzeige GATE. Dies bedeutet nur dass das Tor (gate) geoffent ist.
Es heisst nicht dass das PM 2521 triggert.
— Bei unstabiler oder Nullablesung der Anzeige, Empfindlichkeit und Triggerpegel nochmals uberprufen.
