8

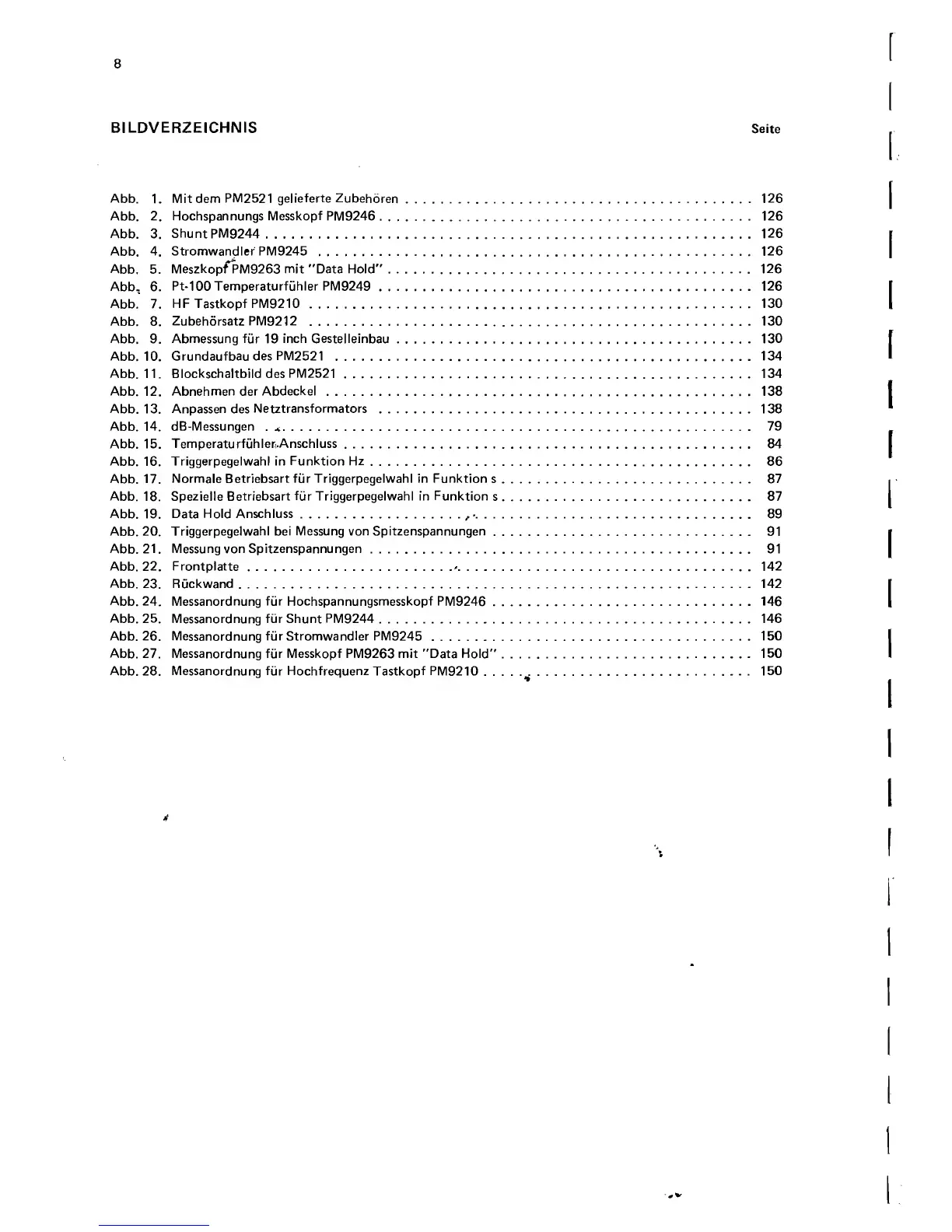

BILDVERZEICHNIS Seite
Abb. 1. Mit dem PM2521 gelieferte Zubehoren. 126
Abb. 2. Hochspannungs Messkopf PM9246 . 126
Abb. 3. Shunt PM9244 . 126
Abb. 4. Stromwandler PM9245 . 126
Abb. 5. MeszkopfPM9263 mit "Data Hold". 126
Abb. 6. Pt-100 Temperaturfiihler PM9249 . 126
Abb. 7. HF Tastkopf PM9210. 130
Abb. 8. Zubehorsatz PM9212 . 130
Abb. 9. Abmessung fur 19 inch Gestelleinbau. 130
Abb. 10. Grundaufbau des PM2521 . 134
Abb. 11. Blockschaltbild des PM2521 . 134
Abb. 12. Abnehmen der Abdeckel. 138
Abb. 13. Anpassen des Netztransformators . 138
Abb. 14. dB-Messungen . *. 79
Abb. 15. Temperaturfuhler.Anschluss. 84
Abb. 16. Triggerpegelwahl in Funktion Hz. 86
Abb. 17. Normale Betriebsart fur Triggerpegelwahl in Funktion s. 87
Abb. 18. Spezielle Betriebsart fur Triggerpegelwahl in Funktion s. 87
Abb. 19. Data Hold Anschluss., •. 89
Abb. 20. Triggerpegelwahl bei Messung von Spitzenspannungen. 91
Abb. 21. Messung von Spitzenspannungen. 91
Abb. 22. Frontplatte.-. 142
Abb. 23. Ruckwand.142
Abb. 24. Messanordnung fur Hochspannungsmesskopf PM9246 . 146
Abb. 25. Messanordnung fur Shunt PM9244 . 146
Abb. 26. Messanordnung fur Stromwandler PM9245 . 150
Abb. 27. Messanordnung fur Messkopf PM9263 mit "Data Hold". 150
Abb. 28. Messanordnung fur Hochfrequenz Tastkopf PM9210. 150
