Umístěte držák na zeď přes označený sloupek. Zajistěte, aby byl
držák rovně a správnou stranou nahoru.
Držák na stěnu s plnou pohyblivostí
(displeje LCD, LED a plazmové displeje)
CS
1 Důležité bezpečnostní pokyny
Pozor
•
•
•
•
•
2
Obsah balení
Držák s plnou pohyblivostí (1×) Návod k obsluze (1×)
Adaptér (4×) Sada hardwaru (1×)
Sada hardwaru
A Šrouby do zdi suché výstavby (3×)
F M5×20 (×4)
B Hmoždinka do betonu (3×)
G M6x20 (×4)
C
Podložky (7×)
H M8x30 (×4)
llave inglesa (x1)
D M6×10 (×8)
I Rozpěrná vložka (4×)
E Pojistná matice M6 (8×) J
Bublinková vodováha (1×)
Požadované nástroje
Příprava
•
Křížový šroubovák
•
Elektrická nebo přenosná vrtačka
3 mm vrták a detektor pro montáž do sádrokartonu
•
•
8 mm vrták Masonry pro montáž do betonu
•
•
Vodováha
3 Montáž
Montáž do zdi suché výstavby
1
2

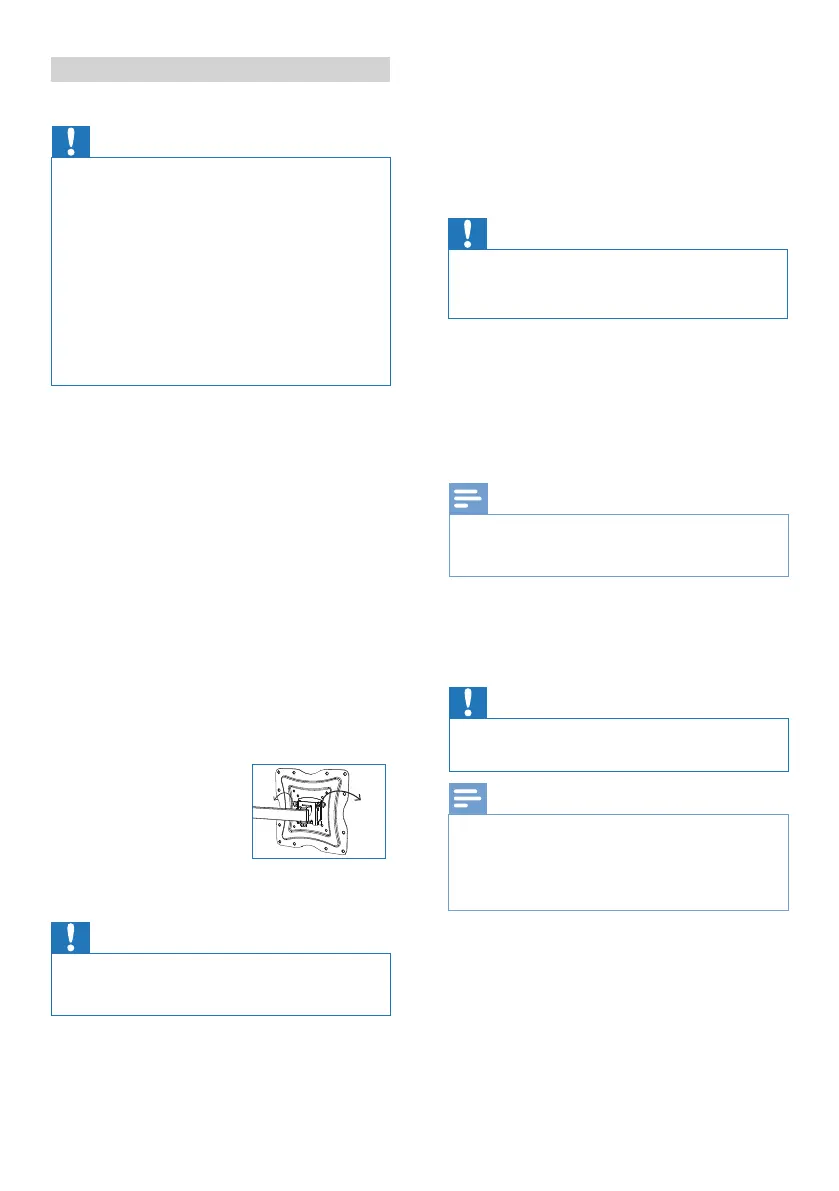

Připravte držák k montáži tak, že z
držáku sejmete destičku displeje.
Provedete to sejmutím bezpečnost-
ních šroubů, viz obrázek. Uložte
šrouby na bezpečné místo.
Než začnete, pečlivě si přečtěte tyto pokyny. Pokud si nebudete
jakoukoli částí postupu jistí, obraťte se na profesionální smluvní
stranu nebo instalačního pracovníka s žádostí o pomoc. Nesprávná
montáž může způsobit zranění nebo poškození.
Stěna nebo montážní povrch musí být schopné unést součet
hmotnosti držáku a displeje. Pokud tomu tak není, je nutné zpevnit
konstrukci.
Než budete vrtat, vyhledejte ve zdi, do které chcete držák
namontovat, možná potrubí, kabely a jakákoli jiná nebezpečí.
Doporučuje se, aby montáž prováděly tři osoby. Nepokoušejte se
zvednout těžký displej bez pomoci.
Tento nástěnný držák je určený k použití pouze s maximální
hmotností 35 kg. Použití s displeji těžšími, než je uvedená
maximální nosnost, může vést k nestabilitě, a tím i možnému
zranění.
Pozor
Z bezpečnostních důvodů musí být tento držák připevněn k
dřevěnému sloupku, který unese součet hmotnosti držáku a displeje.
Nemontujte jej jen na zeď suché výstavby.
Použijte vysoce kvalitní detektor k vyhledání sloupku, do kterého
budete chtít držák namontovat. Označte si oba okraje jednotlivých
sloupků, abyste mohli identifikovat přesný střed.
K připevnění držáku na zdi si označte vertikálně tři umístění ve
středu sloupku (viz obrázek 1) a odložte jej stranou.
Zadní část držáku umístěte na zeď a připevněte jej pomocí šroubů
do zdi suché výstavby (A) a tří dodaných podložek (C) (viz
obrázek 2). Nepřetáhněte tyto šrouby. Zkontrolujte, zda držák
zůstal po zajištění všech šroubů v rovině.
3
4 Ve všech označených umístěních vyvrtejte 50mm zkušební otvor.
5
Montáž na betonovou zeď
1
2
3
4
5
Připevnění destičky displeje k displeji
1 Podívejte se na montážní otvory na zadní části displeje:
•
•
Pozor
Poznámka
Z bezpečnostních důvodů musí být betonová zeď schopná unést
součet hmotnosti držáku a displeje. Výrobce nenese žádnou
zodpovědnost za spadnutí způsobené nedostatečnou pevností zdi.
Pozor
Během této části montáže dbejte mimořádné opatrnosti. Je-li to
možné, zabraňte položení s displejem směrem dolů, protože by mohlo
dojít k poškození povrchu zobrazení.
Pokud jsou od sebe montážní otvory vzdáleny 75 × 75 mm nebo
100 × 100 mm, přeskočte tuto část a pokračujte krokem 3.
Pokud jsou od sebe montážní otvory vzdáleny 100 × 200 mm,
200 × 200 mm, 300 × 300 mm nebo 400 × 400 mm, bude
nutné použít adaptéry dodané s držákem. Připevněte je k držáku
podle obrázku (viz obrázek 4). Použijte šrouby M6×10 (D),
pojistné matice M6 (E) a klíč (J) z hardwarové sady.
Umístěte držák na zeď do požadovaného umístění a zajistěte, aby
byl rovně a správnou stranou nahoru.
K připevnění držáku na zdi si označte vertikálně tři umístění ve
středu sloupku (viz obrázek 1) a odložte jej stranou.
Ve všech označených umístěních vyvrtejte 50mm zkušební otvor.
Odstraňte z otvorů přebytečný prach.
Vložte do jednotlivých otvorů hmoždinku do betonu (B) tak, aby
byla zarovnána s betonovým povrchem (viz obrázek 2). V případě
potřeby lze použít kladivo a jemně hmoždinky zarazit na
Pokud je betonová zeď pokryta vrstvou omítky nebo suché výstavby,
hmoždinka do betonu musí projít zcela skrz vrstvu, aby zůstala
zarovnána s betonovým povrchem.
Zadní část držáku umístěte na zeď a připevněte jej pomocí šroubů
do zdi suché výstavby (A) a tří dodaných podložek (C) (viz obrázek
3). Nepřetáhněte tyto šrouby. Zkontrolujte, zda držák zůstal po
připevnění obou šroubů v rovině.
Poznámka
Tento držák se dodává s výběrem různých šroubů, aby je bylo možné
přizpůsobit široké řadě modelů displejů. Nebudou tedy využit veškerý
hardware v sadě. Nebudete-li moct v sadě nalézt šroub vhodné
velikosti, obraťte se na výrobce displeje s žádostí o více informací.
