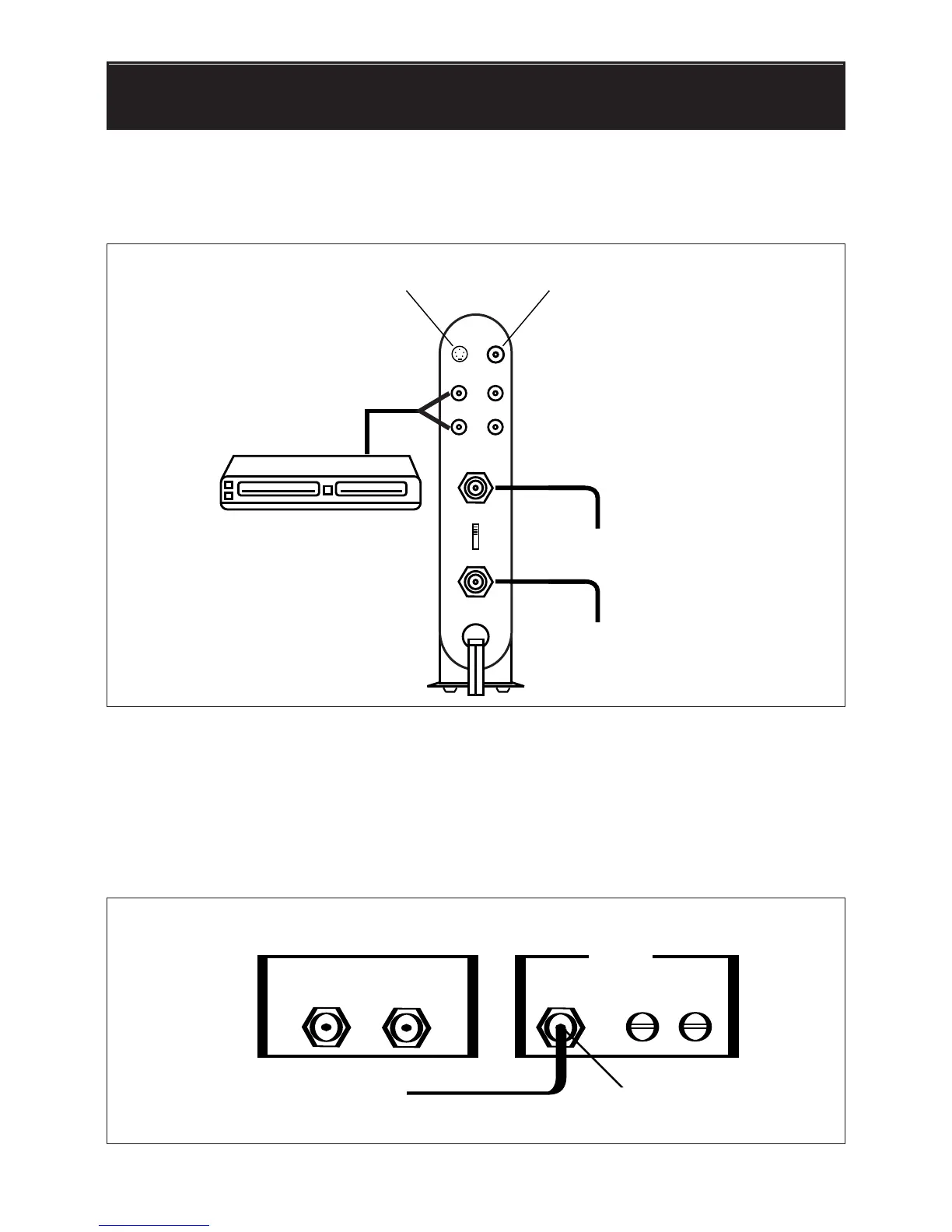

2. Conecte el otro cable de audio/vídeo entre el receptáculos de salida de
audio de la fuente de vídeo y el receptáculos rotulado AUDIO IN del
Modulador de RF.
Receptáculo
S-VIDEO IN
Receptáculo
VIDEO IN
La Fuente de la 
audiofrecuencia
Televisión 
por cable
Televisor
ANT IN
TO TV
4
3
Channel
AUDIO IN

AUDIO OUT
L
R
VIDEOS-VIDEO
AC 120V
60Hz/4.5W
3. Conecte los cables coaxiales de 75 ohms al Modulador de RF de la
manera siguiente:
• Si su televisor ya está conectado a otra fuente de señales VHF
(tales como televisión por cable, videocasetera, etc.):
Ant In To TV 75 Ohm
Televisión por cable
Modulador de RF
300 Ohms
VHF
Desconectar aquí
Televisor
CONEXIONES (continuación)
