Phonocar VM002 - Page 22

22
FR-DE
BLANC/WEISS
ROUGE/ROT
BLEU/BLAU
VERT / GRÜN
JAUNE/GELB
JAUNE/GELB
JAUNE/GELB
JAUNE/GELB
ROUGE/ROT
BLANC/WEISS
POSTÉRIEURE GAUCHE / HECK LINKS
POSTÉRIEURE DROIT / HECK RECHTS
AUX-IN SINISTRA / LEFT
AUX-IN DESTRO / RIGHT
NON ACTIVÉ / NICHT AKTIVIERT
SORTIE SUB WOOFER / SUB WOOFER-AUSGANG
NON ACTIVÉ / NICHT AKTIVIERT
SORTIE VIDEO / VIDEO-AUSGANG
ENTRÉES VIDÉO / VIDEO-EINGANG
ENTRÉES CAMÉRA AVANT / VORDERKAMERA-EINGANG
RL OUT
RR OUT
AUX-IN L IN
AUX-IN R IN
MICROFONO
SUB OUT
VIDEO TV CVBS
VIDEO OUT
AUX VIDEO IN
FRONT CAM

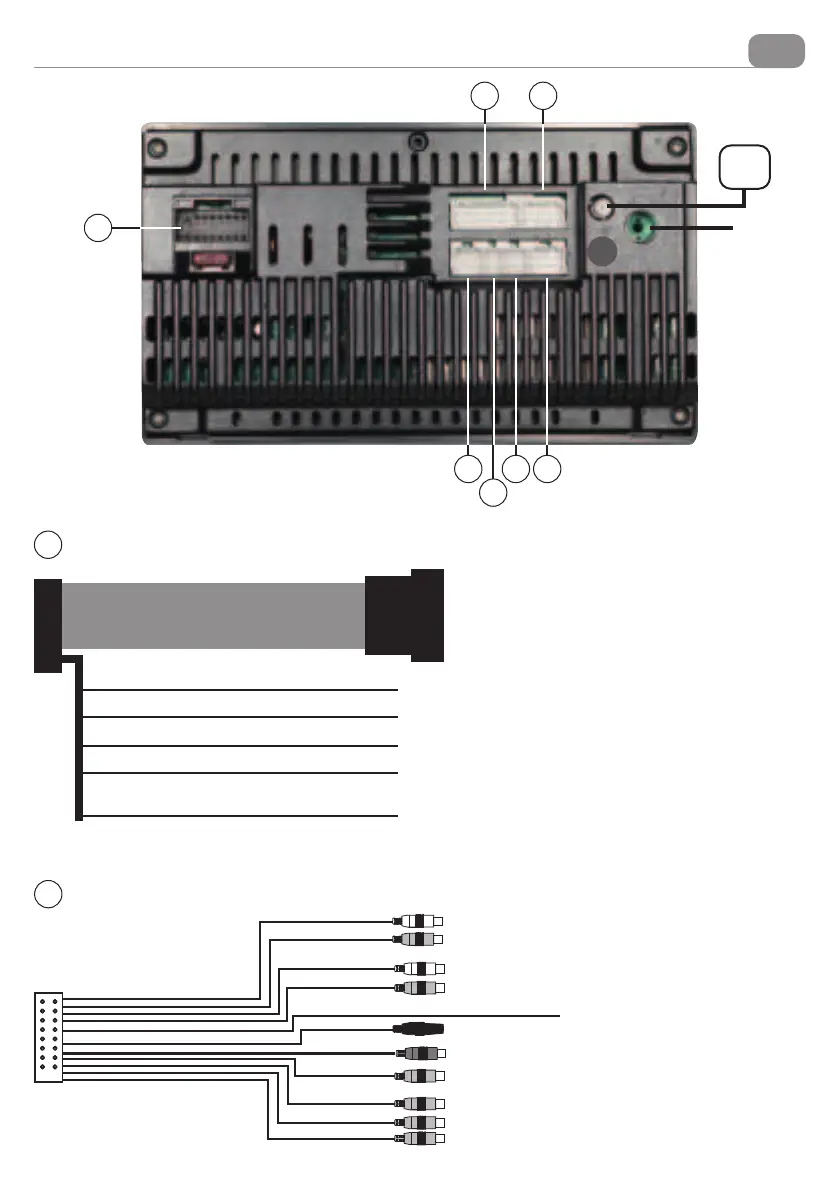

Branchements • Verbindungen
2
1
SORTIES PRE-AMPLIFIEES
PRE-AMP-AUSGÄNGE
ALIMENTATION - SORTIE HAUTPARLEUR / STROM-ZUFUHR - LAUTSPRECHER AUSGABE - SWC*
1
2
4 6 7
3
5
GPS
ANTENNE
FM/AM
VERT-BLANC/
GRÜN -WEISS
GRIS-BLANC/GRAU-WEISS
NOIR/SCHWARZ
MARRON/BRAUN
BLEU/BLAU
KEY 1
KEY 2
KEY GND
BACK
P.ANT
Linie 1 SWC*
Linie 2 SWC*
Masse SWC*
Aktivierung der Rückfahr-
Kamera (+12 V Handbremse)
Strom-Zufuhr Antennen +
Verstärker
Ligne 1 SWC*
Ligne 2 SWC*
Masse SWC*
Activation caméra de re
-
cul (+12 V marche arrière)
Alimentation Antenne +
Amplicateur
*SWC: Commandes au volant • Lenkradsteuerungen
