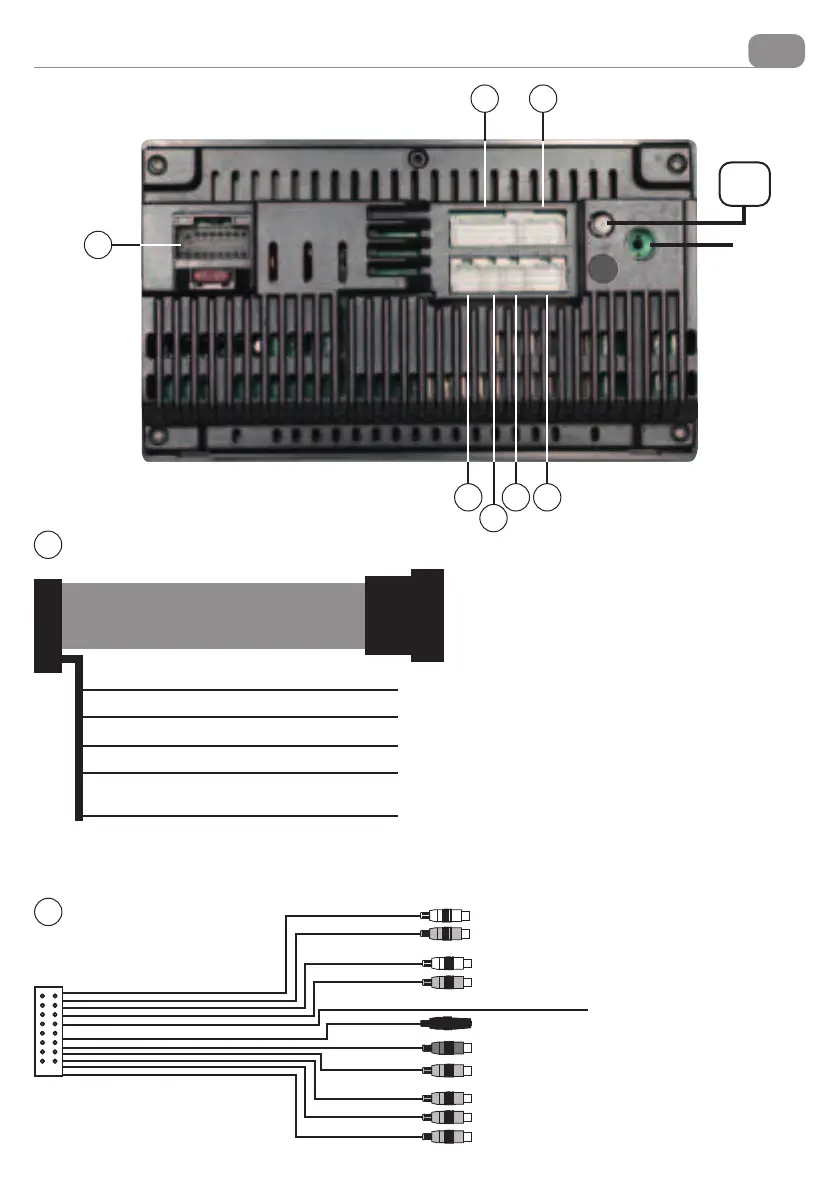

Conexiones
1
2
4 6 7
3
5
GPS
ANTENA
FM/AM
POSTERIOR IZQUIERDO
POSTERIOR DERECHO
AUX-IN IZQUIERDO
AUX-IN DERECHO
NO HABILITADA
SALIDA SUB WOOFER
NO HABILITADA
SALIDA VIDEO
ENTRADA VIDEO
ENTRADA CÁMARA DELANTERA
2
1
SALIDA PRE-AMP
ALIMENTACION - SALIDAS ALTAVOCES - SWC*
VERDE-BLANCO
GRIS-BLANCO
NEGRO
MARRÓN
AZUL
KEY 1
KEY 2
KEY GND
BACK
P.ANT
BLANCO
ROJO
AZUL
VERDE
NARANJA
NARANJA
NARANJA
NARANJA
ROJO
BLANCO
RL OUT
RR OUT
AUX-IN L IN
AUX-IN R IN
MIC.
SUB OUT
VIDEO TV CVBS
VIDEO OUT
AUX VIDEO IN
FRONT CAM
Línea 1 SWC*
Línea 2 SWC*
Masa SWC*
Activación retro cámara (+12 V luz marcha atrás)
Alimentacion Antena/Amplicador
*SWC: Mandos de Volante
