Conexiones
NEGRO
VERDE
GRIS-BLANCO
Conexiones mandos de volante
ES - Para las conexiones al conector original del coche utilizar los esquemas presentes en el manual del usuario
del interfaz 04083.
Para los coches con mandos de volante con linea CAN es necesario conectar el interfaz CAN-BUS.
CABLES VM002 CABLES 04083
KEY 1
>
VERDE-BLANCO
KEY 2
>
GRIS-BLANCO
KEY GND
>
NEGRO
CORRESPONDENCIA
COLOR CABLES
EJEMPLO

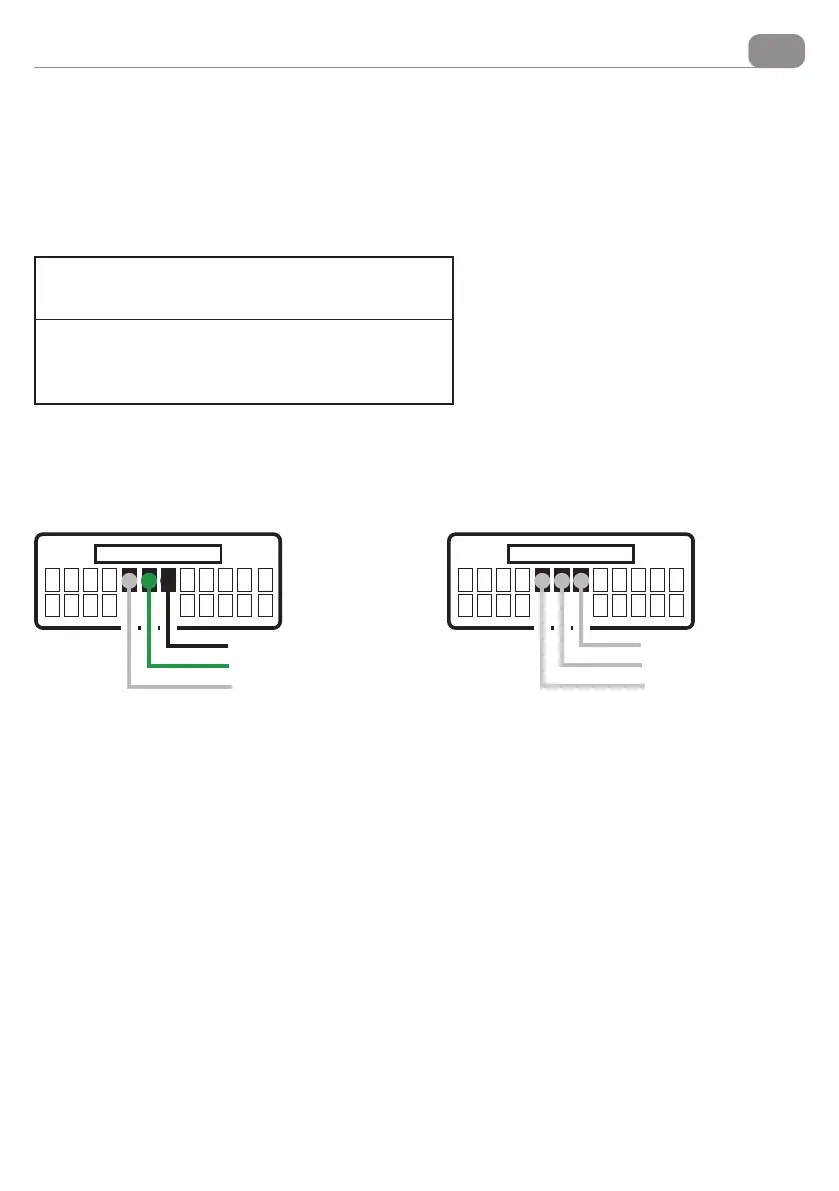

DIAGRAMA DE CONEXIONES
MANUAL DE INSTRUCCIONES 04083
DIAGRAMA DE CONEXIONES VM002
KEY GND
KEY 1
KEY 2
PROGRAMACIÓN AUTORADIO Ver pág. 53
