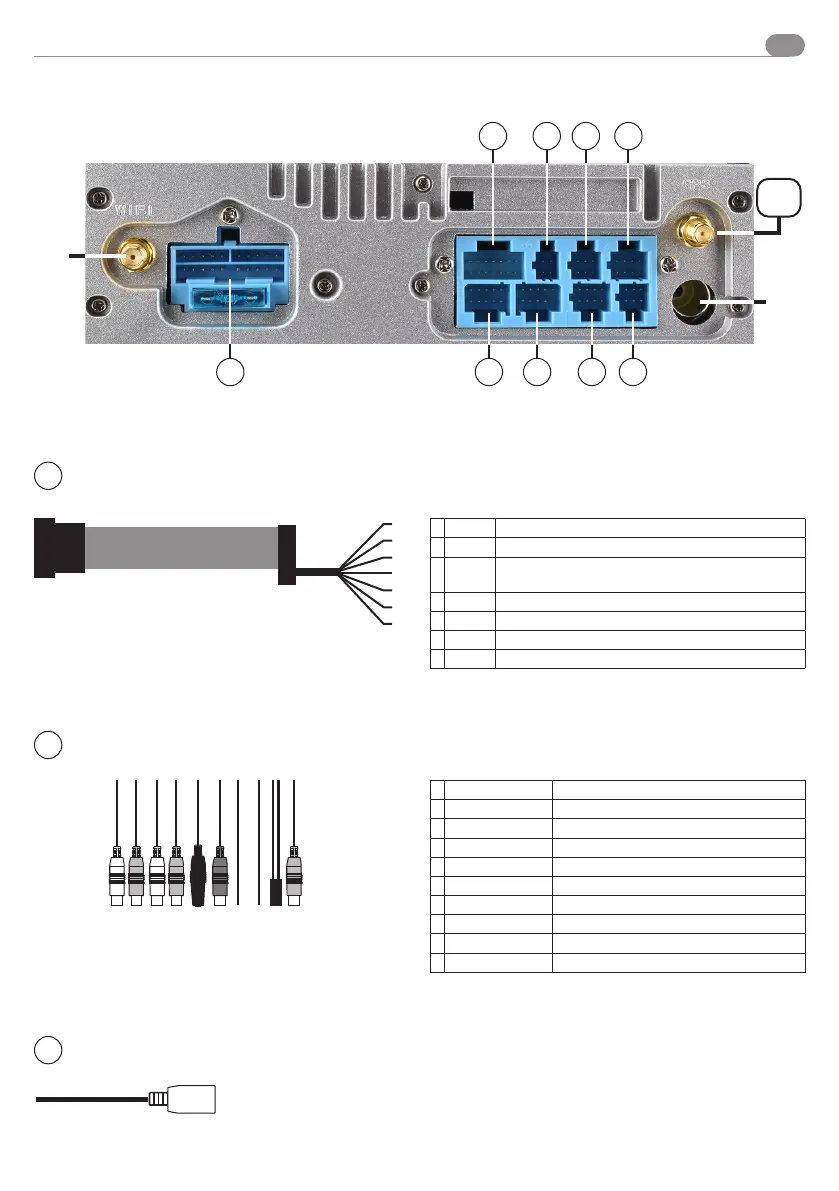

DAB-EINGANG
STROMVERSORGUNG, LAUTSPRECHER-AUSGAENGE- LENKRADFERNBEDIENUNG
A
B
C
D
E
F
G
A
KEY 1 Grün-Weiß, SWC-Linie
B
KEY 2 Grau-Weiß, SWC-Linie
C
KEY
GND
Schwarz, Masse SWC
D
BACK Braun, Aktivierung der Rückfahrkamera +12V Rückfahrlicht
E
P.ANT Blau, Elektrische Antennenzündung
F BRAKE
Rosa
G F.CAM
Blau-Weiß, 12V (Aktiviert durch Anschluss des BACK-Kabels)
1
2
9
3
8
4
7
5
6
GPS
FM/AM
WI-FI
6
3
VERKABELUNG IN/OUT1
A
RL OUT Weiß - Hinten links -
B
RR OUT Rot - Hinten rechts -
C
FR OUT Weiß - Vorne links -
D
FL OUT Rot - Vorne rechts
E
MIKROFON
F
SUB OUT Schwarz - Subwoofer-Ausgang
G
VIDEO OUT Gelb - Video-Ausgang
H
AUX VIDEO IN Gelb - Video-Eingang
I
CAN-BUS IN NICHT AKTIVIERT
J
CENT AUTO Braun - Audio-Ausgang
A B C D E F G H I J
USBOTG-11
USB
