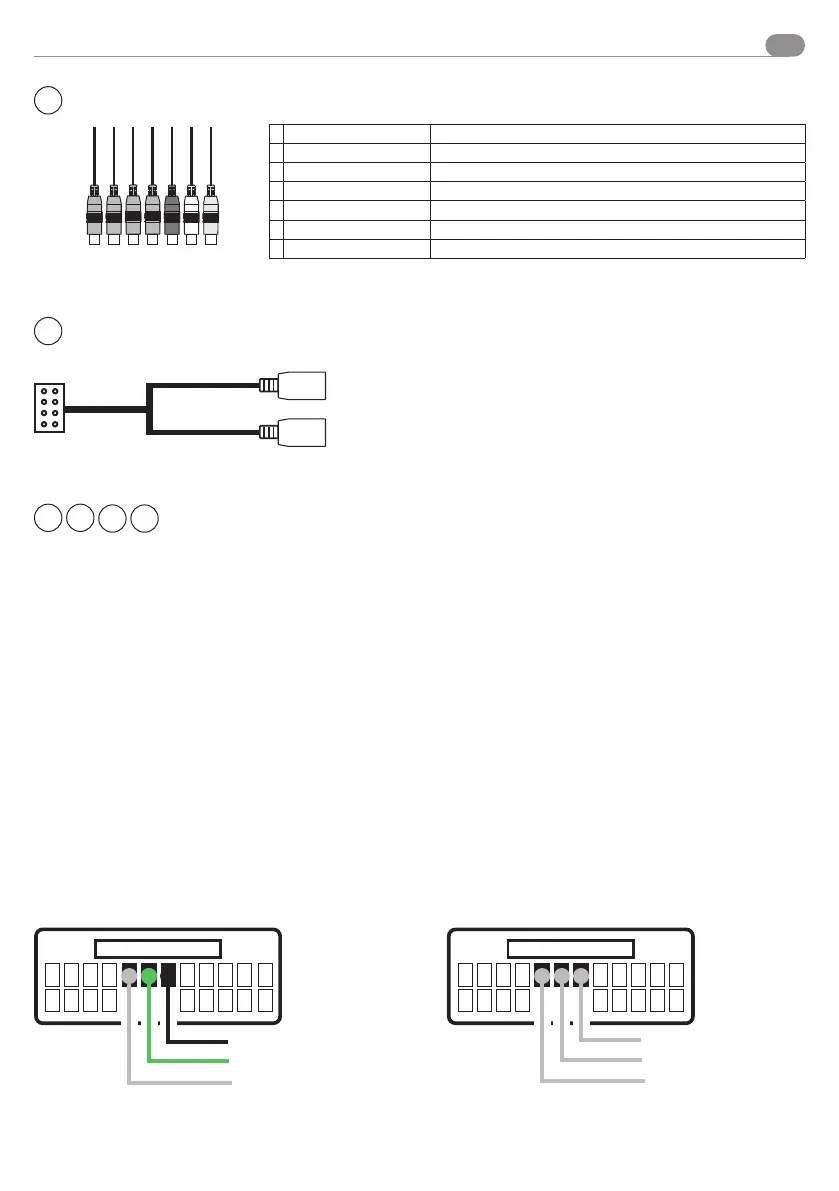

28
DE
8
USB EINGÄNGE
USB 1
USB 2
USB
USB
SCHWARZ
GRÜN-WEISS
GRAU-WEISS
Resistive Lenkrad-Fernbedienungen
Verwenden Sie bei den Anschlüssen an den originalen Fahrzeugstecker die Diagramme, die in der 04083 Interfa-
ce-Bedienungsanleitung enthalten sind. Bei Fahrzeugen mit CAN-Leitung ist es wichtig, die CAN-BUS Lenkradfern-
bedienung anzuschließen.
KABEL
VM052
KABEL
04083
KEY 1 -> GRÜN-WEISS
KEY 2 -> GRAU-WEISS
KEY GND -> SCHWARZ
Kabel-Farbabstimmung
Beispiel
ANSCHLUSSPLAN IN DER BEDIENUNGSANLEITUNG 04083 ANSCHLUSSPLAN
KEY GND
KEY 1
KEY 2
2
9
4
5
NICHT AKTIVIERT
7
A CVBS OUT 1 Gelb - Ausgang
B CVBS OUT 2 Gelb - Ausgang
C CAM CVBS Gelb - Kamera
D AUX CVBS Gelb - Eingang
E AUX - R Rot - Eingang
F AUX - L Weiss-Eingang
G CAMERA PWR + 12V Grau - Aktiviert Durch Anschluss Des Back-Kabels
A B C D E F G
Verbindungen
