ENTRADA DAB
ENTRADA DAB, ALIMENTACIÓN, SALIDAS ALTAVOCES, CONTROL MANDOS DE VOLANTE.
A
B
C
D
E
F
G
A
KEY 1 Verde-Blanco, Linea SWC
B
KEY 2 Gris-Blanco, Línea SWC
C
KEY
GND
Negro, masa SWC
D
BACK Marrón, activación cámara trasera + 12 V luz de marcha
atrás
E
P.ANT Azul, encendido antena eléctrica
F BRAKE
Rosa
G F.CAM
Azul-Blanco, 12V (se activa conectando el cable BACK)
1
2
9
3
8
4
7
5
6
GPS
FM/AM
WI-FI
6
3

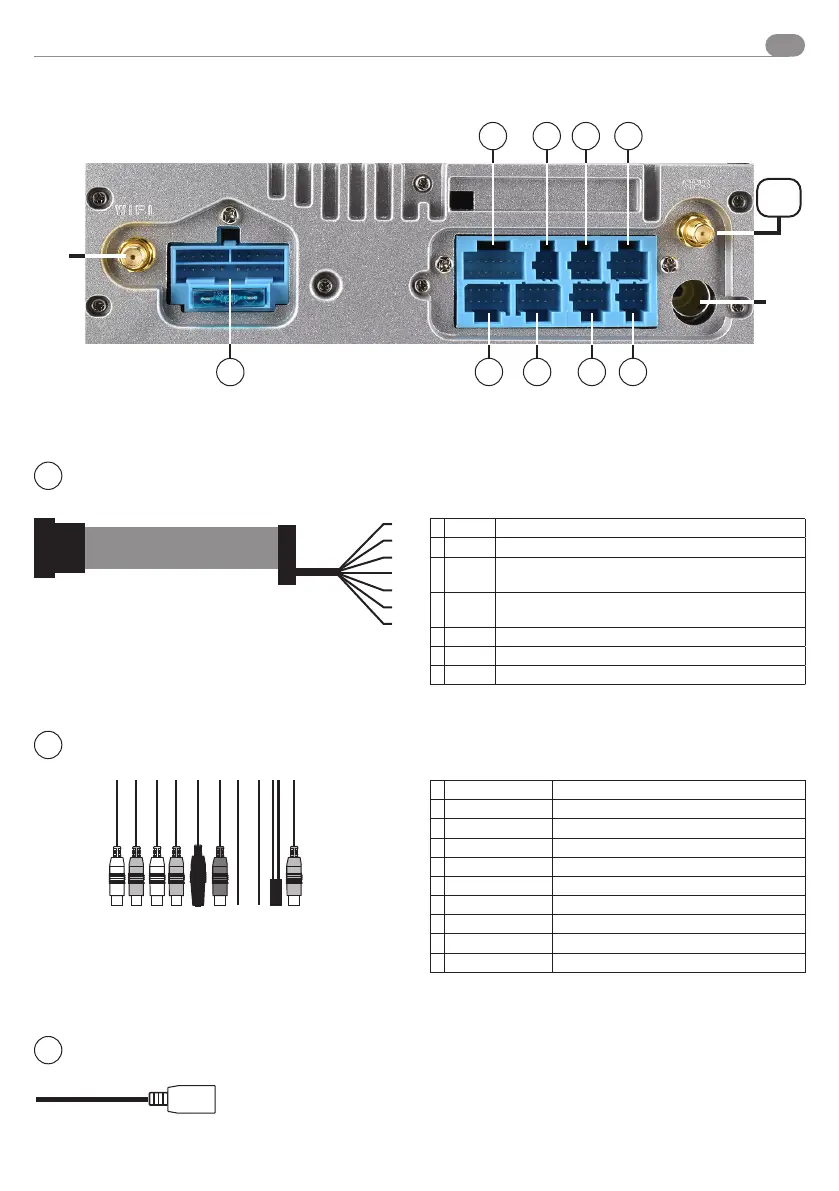

CABLEADO IN / OUT 1
A
RL OUT Blanco - Trasero izquierdo
B
RR OUT Rojo - Posterior derecho
C
FR OUT Blanco - Delantero izquierdo
D
FL OUT Rojo - Delantero derecho
E
MICRÓFONO
F
SUB OUT Negro - Salida Sub Woofer
G
VIDEO OUT Amarillo - Salida de vídeo
H
AUX VIDEO IN Amarillo - Entrada de vídeo
I
CAN-BUS IN NO HABILITADO
J
CENT AUTO Marrón - Salida de audio
A B C D E F G H I J
USBOTG-11
USB
