36
ES
8

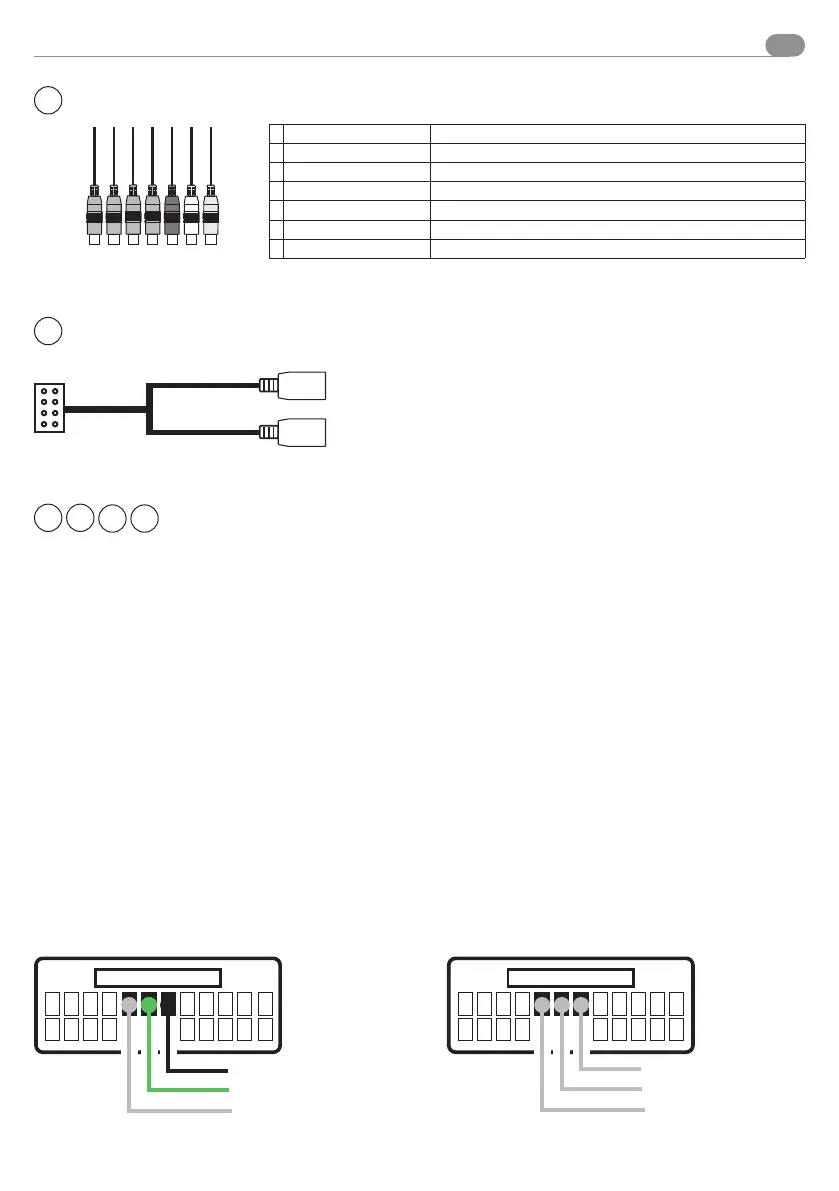

ENTRADAS USB
USB 1
USB 2
USB
USB
NEGRO
VERDE-BLANCO
GRIS-BLANCO
Mandos de Volante resistivos
Para las conexiones al conector original del automóvil, utilice los diagramas del manual de instrucciones de la
interfaz 04083. Para los coches con línea CAN, es necesario conectar el interfaz de comando al volante CAN-BUS.
CABLES
VM052
CABLES
04083
KEY 1 -> VERDE-BLANCO
KEY 2 -> GRIS-BLANCO
KEY GND -> NEGRO
Correspondencia colores de los cables
Ejemplo
ESQUEMA DE CONEXION INDICADO EN EL MANUAL
DEL INSTRUCCIONES DEL 04083
ESQUEMA DE CONEXION DEL VM052
KEY GND
KEY 1
KEY 2
2
9
4
5
NO HABILITADOS
7
CABLEADO IN/OUT 1
A CVBS OUT 1 Amarillo - Salida
B CVBS OUT 2 Amarillo - Salida
C CAM CVBS Amarillo - Cámara
D AUX CVBS Amarillo - Entrada
E AUX - R Rojo - Entrada
F AUX - L Blanco - Entrada
G CAMERA PWR + 12V Gris - Se activa conectando el cable BACK
A B C D E F G
Conexiones
