H07021580 / DT2000326 - 01
Italiano
6

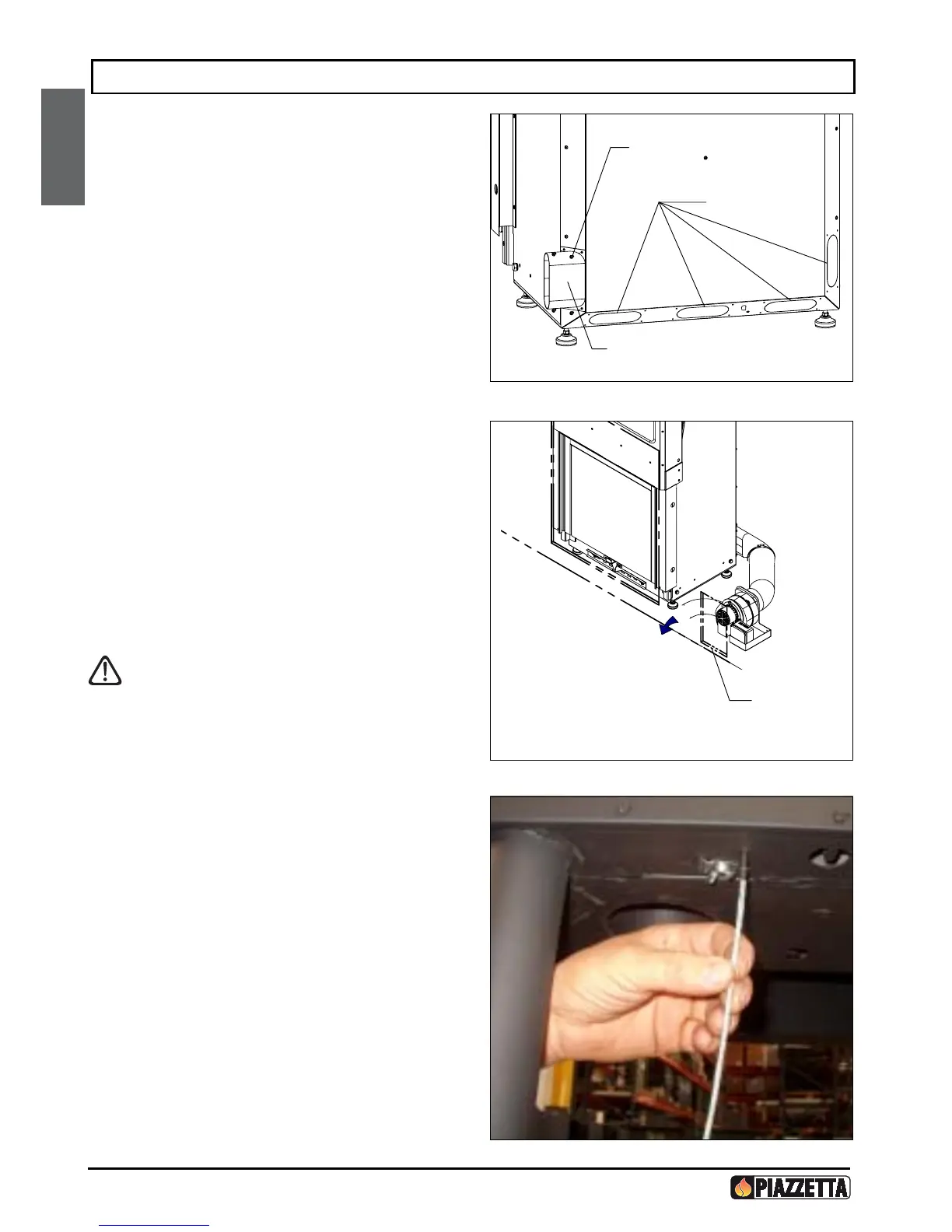

3.0 INSTALLAZIONE DEL KIT VENTILAZIONE
Il kit ventilazione può essere posizionato ai lati
o sotto il monoblocco prevedendo un rialzo di 38
cm dal piano fuoco.
Per l’installazione procedere come segue:
- prevedere nelle vicinanze del monoblocco una presa
di corrente elettrica.
- Togliere il semitrancio centrale se il kit viene collocato
sotto il monoblocco o laterale se il kit viene posizionato
lateralmente.
- Fissare, con le quattro viti automaschianti in dotazione,
il collare sul foro creato.
- Montare sul collare lo spezzone di tubo fl essibile Ø
112 mm, presente nella confezione e bloccarlo con la
relativa fascetta.
- Collegare lo spezzone di tubo del collare al ventilatore
e bloccarlo con la relativa fascetta.
- Posizionare il ventilatore sul pavimento.
DT2011490-00
Viti di
fissaggio
Collare
Semitranci
DT2032136-00
Portina
d'ispezione
Alla
bocchetta
DT2032137-00
E’ importante che il ventilatore sia posizionato
in modo tale da essere accessibile per la
pulizia e per eventuali interventi anche dopo il
montaggio del rivestimento del monoblocco.
Con ventilatore posizionato sotto il
monoblocco l’accessibilità avviene togliendo:
griglia, piano fuoco, cassetto cenere e
protezione inferiore del monoblocco.
Se viene montato nelle vicinanze bisogna
prevedere nel rivestimento una portina
d’ispezione.
- Infi lare, per circa 30 cm, il bulbo della sonda PT nel
foro predisposto sul fondo del basamento e bloccare la
sonda tramite la staffetta reggisonda e la vite ad alette.
- Proseguire con l’allacciamento dei tubi uscita aria
calda dal ventilatore alle bocchette. Il ventilatore è
dotato di un raccordo a Y a cui si possono collegare
fi no a quattro bocchette creando uno sdoppiamento
della linea con appositi “elementi ad Y “.
DT2032141-00
