5

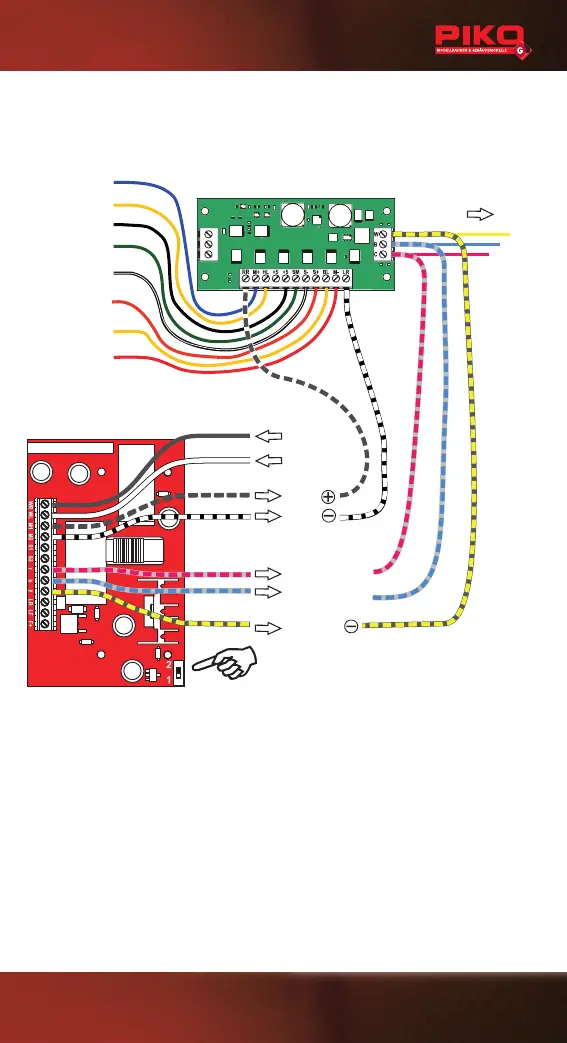

6.1.2 Anschlussschema / Belegung "PIKO G Sounddecoder
#36220"
Gestrichelte dargestellte Kabel sind evtl. nicht in Ihrer Lok vorhanden und
müssen selbst bereitgestellt werden.
Dashed cables may not be available in your locomotive and must be provided by yourself.
Schalter auf "2" stellen (siehe Abschnitt 7).
Switch at position "2" (see point 7)
Reedkontakt
Reed contact
Rad 1 rechts
wheel 1 right
LED vorne
LED front
LED hinten
LED rear
Lautsprecher -
speaker -
Lautsprecher +
speaker +
Dampf
smoke
Soundfunktion 1
sound function 1
Soundfunktion 2
sound function 2
Rad 2 links
wheel 2 left
Motor
M2 Motor
M1 Motor
+ 5V permanent
Motor
permanent
