6.1 Einbau
Der Einbau der Empfängerleiterplatte ist individuell vom Modell und
von der Ausstattung, sowie vom vorhandenen Platz abhängig. Die
Bauform und Funktion ist aber speziell für die PIKO Lokomotiven
vom Typ Mogul oder Camelback bzw. deren Varianten entwickelt
worden. 4 Schraublöcher ermöglichen die Befestigung mit geeig-
neten Schrauben (M2 - M2,5; Selbstschneidende Schrauben D2,2
etc.). Grundlegend gibt es viele Möglichkeiten die RC-Empfänger-
platine in Ihrer Lok zu installieren. Bei Batteriebetriebenen Loks
empehlt es sich, einen Schalter einzubauen, um die Batterien bei
Nichtgebrauch vor Entladung zu bewahren. Im Anschluss unter
Punkt 6.1.1 zeigen wir Ihnen 2 typische Anschlussschemen. Ein
eingebauter Gleichrichter, erleichtert die Installation und schützt vor
Verpolung.
ACHTUNG! Der Einbau sollte nur von erfahrenen Personen im
Umgang mit Elektrik durchgeführt werden. Geeignetes Werk-
zeug und entsprechender Umgang mit elektronischen Bauteilen
sind eine Grundvoraussetzung.

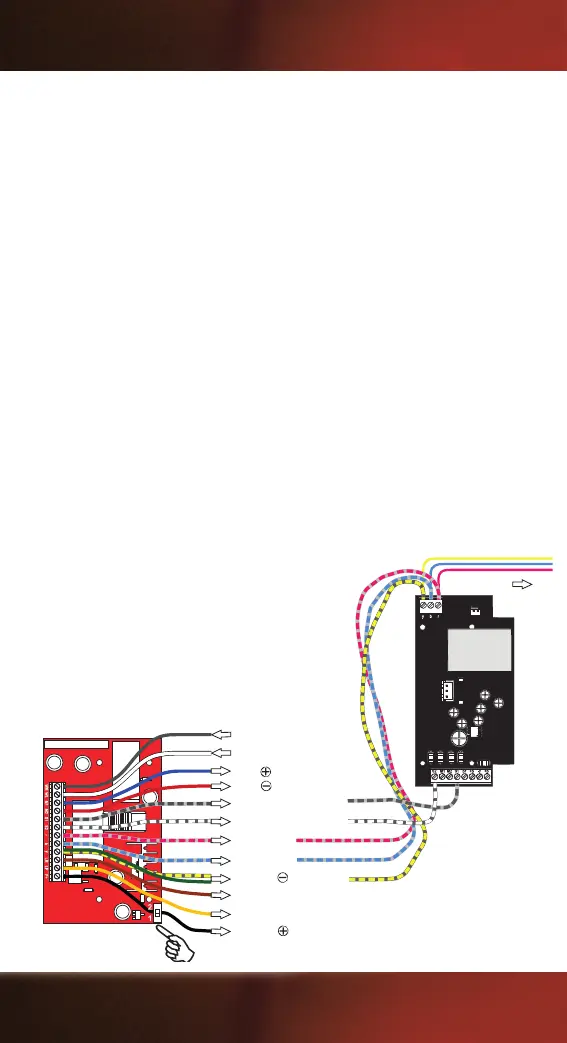

6.1.1 Anschlussschema / Belegung "PIKO-Analogsound"
Schalter auf "1" stellen (siehe Abschnitt 7).
Switch at position "1" (see point 7)
Gestrichelte dargestellte Kabel sind evtl. nicht in
Ihrer Lok vorhanden und müssen selbst bereitgestellt werden.
Dashed cables may not be available in your locomotive and must be
provided by yourself
Rad 1 rechts (12-24V DC / DCC)
wheel 1 right (12-24V DC / DCC)
Ausgang 1 PIKO-Analogsound
output 1 to analog sound PCB
Reedkontakt
Reed contact
Ausgang 2 PIKO-Analogsound
output 2 to analog sound PCB
Licht vorne
front lights
Licht hinten
rear lights
Innenbel.; Zubehör
interior light; acc.
Soundfunktion 1
sound function 1
Soundfunktion 2
sound function 2
Rad 2 links (12-24V DC / DCC)
wheel 2 left (12-24V DC / DCC)
Motor
Motor
permanent
permanent
