MONTAJ ŞEKLİ
Not: Üründe kullanılan 2 adet ön teker jantı ve 2 adet küçük göbek ön tekerleklere , 2 adet arka teker jantı ve 2 adet büyük göbek arka tekerleklere takılı vaziyette sevk edilmektedir.
Nakliye esnasında bu parçalar ambalaj içerisine düşme ihtimaline karşı montaj esnasında kontrol ediniz ve yuvasına oturtunuz.
MONTAJ ŞEKLİ
Dikkat! Ürünün montajı mutlaka yetişkin biri tarafından yapılmalıdır.

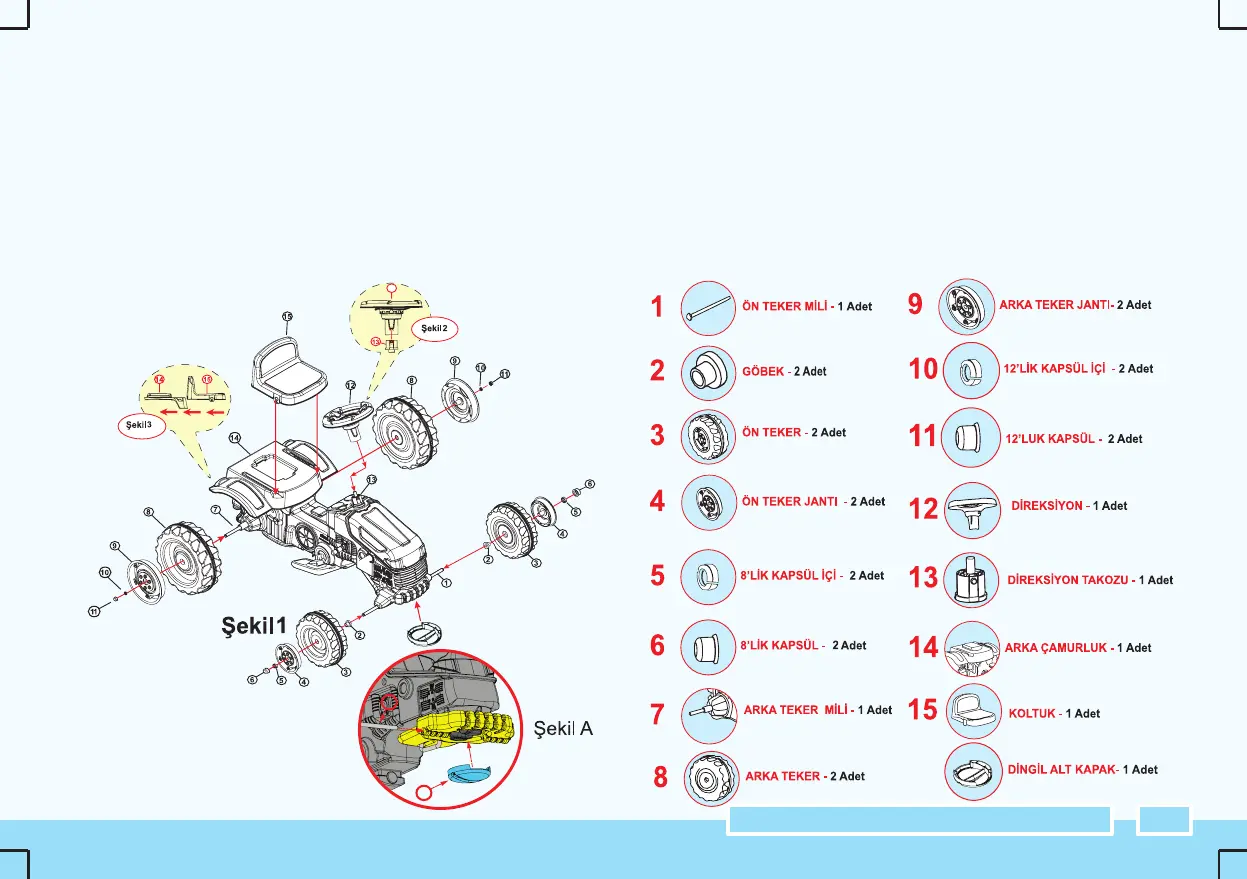

1) Montajlama aşamalarında 1. aşamayı uygulamadan önce dingil kapağını 16 nolu Dingile şekildeki gibi kapatarak montajlama işlemini yapınız. (Şekil A)
2) Ön Tekerlerin Montajı : (1’nolu) ön teker miline ,(2’nolu) göbek (tekerleğe takılı sevk edilmektedir). (3’nolu) ön teker,(4’nolu) ön teker jantı, (Şekil 1’deki gibi) sırasıyla takınız ve (5’nolu) 8’lik
kapsül içini mildeki yuvasına oturtup (6’nolu) 8’lik kapsülü bastırarak takınız. Aynı işlemi diğer taraf için uygulayınız. (Şekil 1)
3) Arka Tekerin Montajı: (7’nolu) arka teker miline , (8’nolu) arka teker (9’nolu) arka teker jantını (şekil 1’deki gibi) sırasıyla takınız ve (10 ’nolu) 12’lik kapsül içini mildeki yuvasına oturtup. (11’nolu)
12’lik kapsülü bastırarak takınız. Aynı işlemi diğer taraf için uygulayınız. (şekil 1)
4) Direksiyon montajı: (12’nolu) direksiyonun alt tarafında bulunan deliklerin gövde üzerinde bulunan (13’nolu) direksiyon takozundaki tırnaklara kilitlenene kadar bastırarak oturtunuz.(şekil 2)
5) Koltuğun Montajı: (15’nolu) koltuğun her iki tarafında bulunan tırnakları içeri doğru bastırınız.(14’nolu) çamurluğun üzerinde bulunan koltuk bağlantı yuvasının ön kısmından
geriye doğru iterek oturtunuz.(şekil 3)
*Dikkat! Montaj işlemi bittikten sonra ürünü kullanmaya başlamadan önce montaj parçalarının, yerine tam olarak oturduğuna ve kilitlendiğine emin olunuz.
