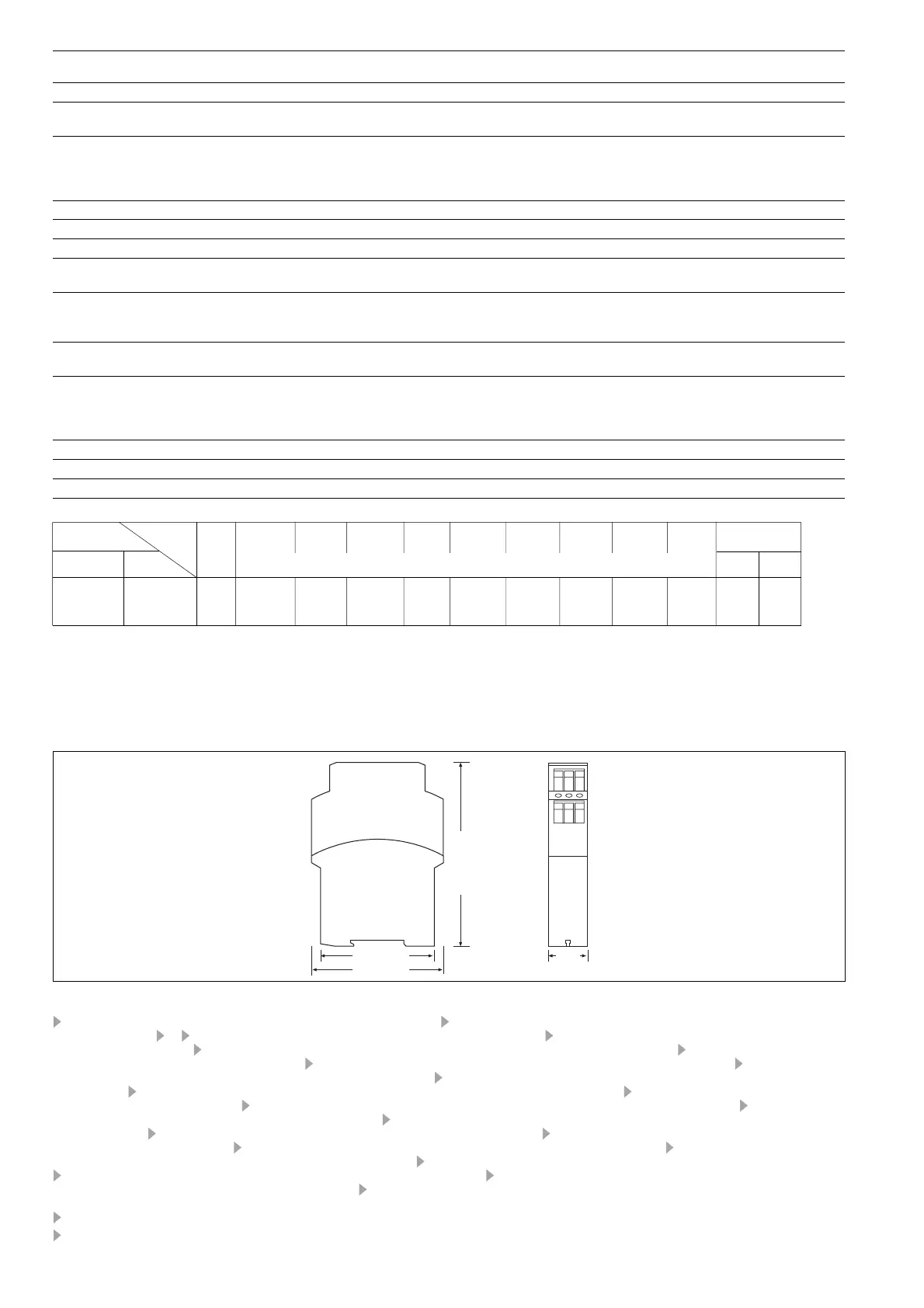

Abmessungen in mm ('')/Dimensions in mm ('')/Dimensions en mm ('')
Elektromagnetische Verträglichkeit (EMV)/Electromagnetic Compatibility (EMC)/ EN 50081-1, 01/92; EN 50082-2, 03/95
Compatibilité électromagnétique (CEM)
Luft- und Kriechstrecken nach/Airgap Creepage/Cheminement et claquage DIN VDE 0110-1, 04/97
Kontaktabsicherung extern nach/External Contact Fuse Protection to/ max. 6 A flink/quick acting/rapide oder/or/ou
Protection des contacts de sortie à EN 60947-5-1, 10/91 max. 4 A träge/slow acting/normal
Geräteabsicherung min. 1 A; max. abhängig vom Leitungsquerschnitt
Unit Fuse Protection min. 1 A; max. dependent on cable cross
section
Protection du relais min. 1 A; max. dépend du diamêtre du câblage
Umgebungstemperatur/Ambient Temperature/Température d'utilisation 0 ... +55 °C
Lagertemperatur/Storage Temperature/Température de stockage -45 ... +85 °C
Klimabeanspruchung/Climate Suitability/Conditions climatiques IEC 60068-2-3, 1969
Schwingungen nach/Vibration to/Vibrations d'après EN 60068-2-6, 04/95 Frequenz/Frequency/Fréquences: 10...55Hz
Amplitude/Amplitude/Amplitude: 0,35 mm
Max. Anschlussquerschnitt (Einzelleiter und mehrdrähtiger Leiter mit Aderendhülsen) 1 x 4 mm² oder/or/ou 2 x1,5 mm²
Max. cable cross section (single-core or multicore with crimpconnectors)
Max. raccordement (conducteur unique ou multiple avec embout)
Anzugsdrehmoment für Anschlussklemmen (Schrauben)/Torque setting for connection terminal 0,6 Nm
screws/Couple de serrage (bornier)
Schutzarten/Protection/Indice de protection:
Einbauraum (z. B. Schaltschrank)/Mounting (e.g. Panel)/Lieu d'implantation (ex. armoire) IP54
Gehäuse/Housing/Boîtier IP40
Klemmenbereich/Terminals/Bornes IP20
Gehäusematerial (Kunststoff)/Housing material (synthetic)/Matériau du boîtier (matiére artificielle) Noryl SE 100
Abmessungen (H x B x T)/Dimensions (H x W x D)/Dimensions (H x L x P) 87 x 22,5 x 122 mm (3.42" x 0.88" x 4.78")
Gewicht/Weight/Poids AC: 150 g, DC: 130 g
20 876-01-2008-01 Printed in Germany
122 (4.8")
75 (2.95")
87 (3.42")
22,5
(0,89")
Tab.: Einstellbare Messbereichsendwerte/Adjustable measuring ranges/Gamme de mesure
*1
Messbereich [V]/measuring range [V]/Gamme de mesure [V]
*2
TEST (reservierte Funktion)/(function reserved)/(fonction reservée)
*3
nicht für DC-Messungen geeignet/not suitable for DC measurement/non adapté à des mesures DC
→
*1
RANGE T1
*3
2
*3
3
*3
4
*3
5 6 7 8 9 Version
1 AC/DC 3 AC kW I
M
[A] U
M
[V]
0 ... 320 0 ... 550 0,95 1,9 2,85 3,8 4,76 5,7 6,7 7,6 8,6 9 550
P [kW]
TEST
*2

Pilz S1WP Specifications

General

Brand	Pilz
Model	S1WP
Category	Measuring Instruments
Language	English
