Pioneer PDP-S21-LR User Manual

17
Deutsch
Deutsch
TECHNISCHE DATEN
Gehäuse: Bassreflextyp
Verwendete Lautsprecher (Zweiweg-System):
Woofer (für tiefe Frequenzen)
............................................... Ovaler Konuslautsprecher
Hochtöner (für hohe Frequenzen)
..............................................2,5-cm-Kuppellautsprecher
Nennimpedanz ........................................................ 8 Ohm
Frequenzgang ........................................ 60 bis 20,000 Hz
Empfindlichkeit ...................... 82 dB/W (bei 1 m Abstand)
Zulässige Eingangswerte:
Maximaler Eingangswert ....................................... 13 W
Nenn-Eingangswert ................................................. 4 W
Übergangsfrequenz ................................................. 4 kHz
Äußere Abmessungen:
PDP-S21-LR (50 Zoll (127 cm))
........................................ 105 (B) x 634 (H) x 70 (T) mm
PDP-S22-LR (43 Zoll (110 cm))
........................................ 105 (B) x 559 (H) x 70 (T) mm
Gewicht:
PDP-S21-LR (50 Zoll (127 cm)) ............................. 1,4 kg
PDP-S22-LR (43 Zoll (110 cm)) ............................. 1,3 kg
Zubehörteile (für 2 Lautsprecher):
....................................................... Lautsprecherkabel x 2
................ Halterung zur Installation der Lautsprecher am
unteren Rand (für links und rechts) x 2
................ Halterung zur Installation der Lautsprecher am
unteren Rand (für die Mitte) x 1
................................................... Schraube (M5 x 10) x 12
.... Halterung für rechtsseitige Montage der Lautsprecher x 2
...... Halterung für linksseitige Montage der Lautsprecher x 2
............................................................................ Niete x 2
................................................... Bedienungsanleitung x 1
HINWEIS:
Die technischen Daten und das Design können aus Gründen
der Weiterentwicklung jederzeit ohne vorherige
Ankündigung geändert werden.
Veröffentlicht von Pioneer Corporation.
Urheberrechtlich geschützt © 2004 Pioneer Corporation.
Alle Rechte vorbehalten.
PFLEGE DES GEHÄUSES
÷ Zum Abwischen von Staub und Verschmutzung kann ein
Poliertuch oder ein trockener Lappen verwendet werden.
÷ Wenn das Gehäuse stark verschmutzt ist, kann es mit
einem weichen, mit verdünntem Haushaltsreiniger
angefeuchteten Lappen gesäubert und dann mit einem
trockenen Lappen abgewischt werden. Keine
Möbelpolitur oder Reinigungsmittel verwenden, da diese
Mittel die Oberfläche des Gehäuses beschädigen können.
÷ Niemals Verdünner, Benzol, Insektensprays oder andere
Chemikalien am oder in der Nähe des Gehäuses
verwenden, da hierdurch die Oberfläche beschädigt wird.
÷ Vor der Verwendung eines chemischen Reinigungstuchs
unbedingt die Vorsichtshinweise sorgfältig durchlesen.

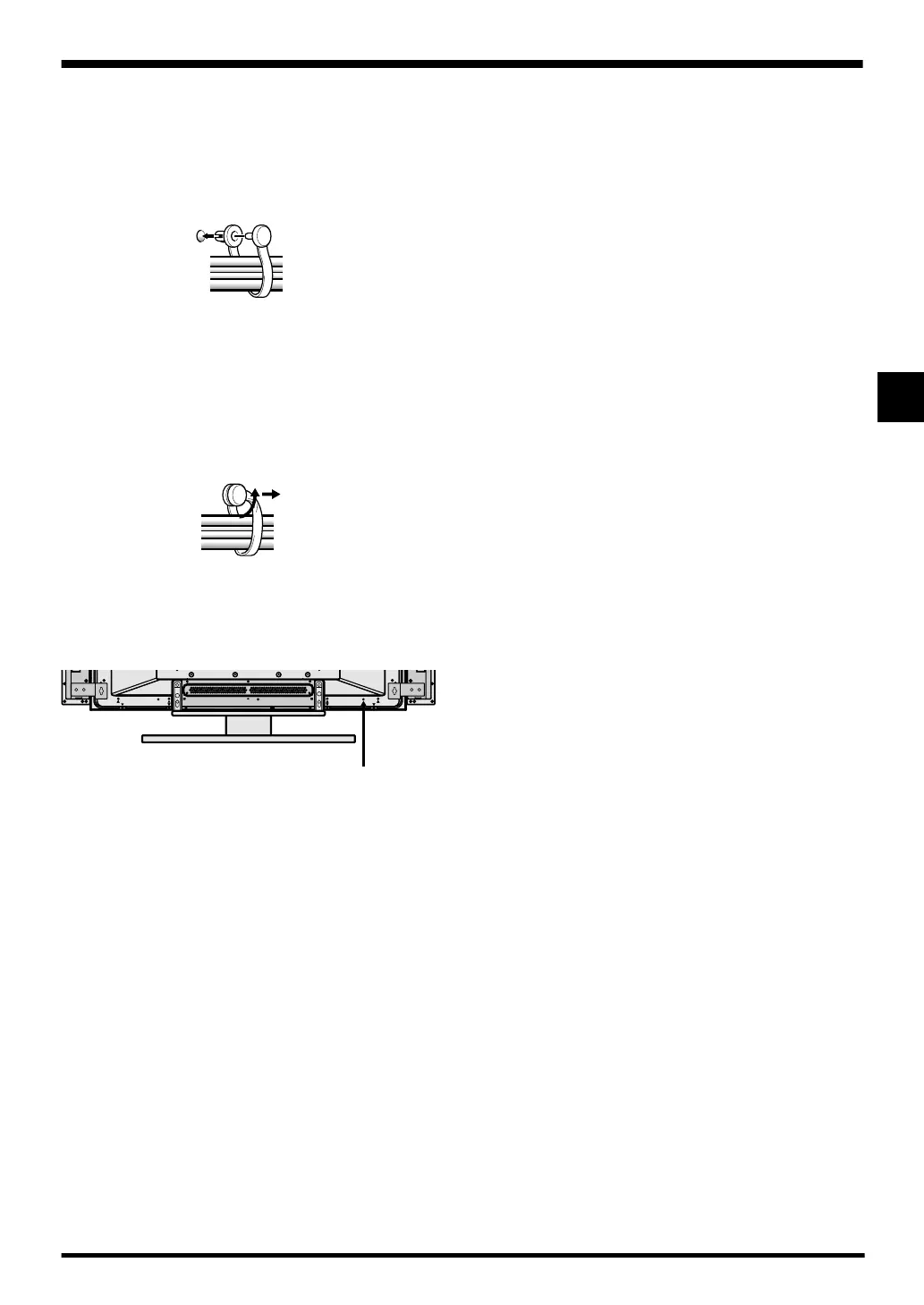

• Geordnete Verlegung der Kabel mit Hilfe
der mitgelieferten Schnellverschluss-
Haltebänder
Den Stift 1 in die dafür vorgesehene Öffnung an der
Rückseite des Geräts stecken und anschließend Teil 2 in
die Rückseite von 1 drücken, um die Halterung zu
befestigen.
Die Haltebänder sind so gestaltet, dass sie nach dem Fixieren
nur schwer gelöst werden können. Haltebänder daher
vorsichtig fixieren.
Entfernen der Schnellverschluss-Haltebänder
Verschluss mit einer Zange um 90° drehen und dann nach
außen ziehen. In einigen Fällen kann der Verschluss mit der
Zeit qualitätsgemindert und daraufhin beim Öffnen
beschädigt werden.
Befestigung der Schnellverschluss-Haltebänder
am Hauptgerät
Die Schnellklemmen je nach Situation über das unten mit •
gekennzeichnete Loch 1 anschließen.
1
2
