INSTALACIÓN EN LA PANTALLA
DE PLASMA
(CUANDO LOS ALTAVOCES SE INSTALAN DEBAJO DE
LA PANTALLA)

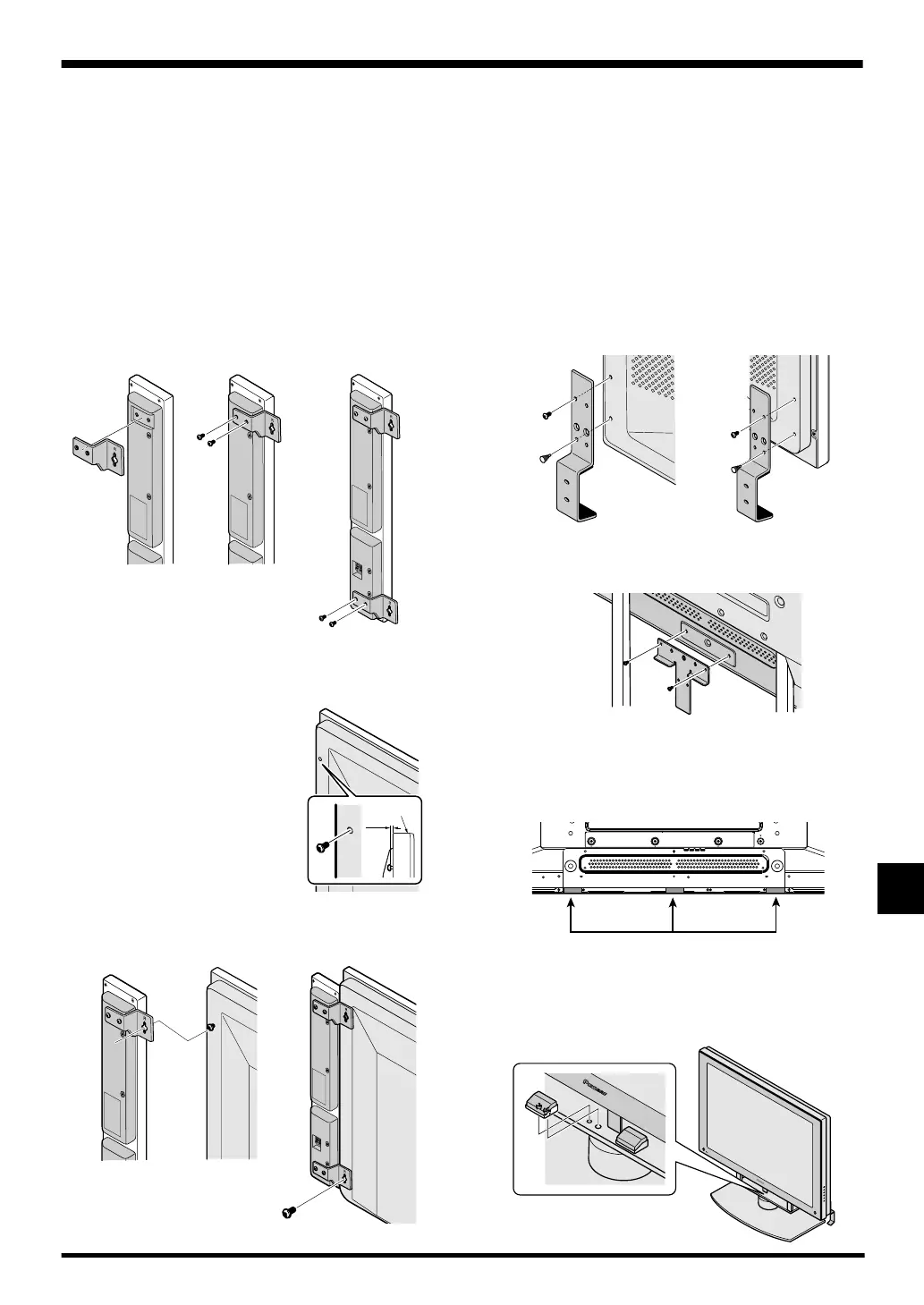

1 Fije los accesorios de montaje a la
pantalla.
1 Empuje los remaches a cada uno de los orificios exteriores
(inferiores) de las ménsulas (en los lados derecho e
izquierdo).
2 Apriete un poco con el dedo un tornillo en el orificio exte-
rior (superior) de cada ménsula.
3 Inserte los tornillos en los dos orificios exteriores de la
ménsula (en el centro) y apriételos.
4 Fije los amortiguadores de altavoz suministrados con la
pantalla de plasma.
5 Alinee los tetones del espaciador con los agujeros del
pedestal e insértelos.
INSTALACIÓN EN LA PANTALLA
DE PLASMA
(CUANDO LOS ALTAVOCES SE INSTALAN EN LOS
LADOS DERECHO E IZQUIERDO DE LA PANTALLA)
1 Instale los accesorios de montaje en
los altavoces.
La ilustración de abajo muestra el altavoz derecho. Instale el
accesorio de montaje del lado izquierdo de la misma forma.
1 Instale una ménsula (R) en la parte superior del altavoz
derecho, como se muestra.
2 Instale otra ménsula (R) en la parte inferior del altavoz de
la misma forma.
2 Acople los altavoces a la pantalla.
La ilustración de abajo muestra cómo conectar el altavoz
derecho. Instale el altavoz izquierdo de la misma forma.
1 Fije provisionalmente el tornillo
superior primero, para colgar el altavoz
en la pantalla (En este caso, deje un
espacio de aprox. 5 mm entre la
cabeza del tornillo y la pantalla).
2 Cuelgue el altavoz en el tornillo
superior.
3 Fije provisionalmente el tornillo
inferior.
4 Ajuste la posición de tal manera que el altavoz quede
paralelo a la pantalla y luego asegure los tornillos superior
e inferior firmemente.
Lleve a cabo la instalación siguiendo los pasos 1 y 2 siguientes.
5mm
Pantalla
Lleve a cabo la instalación siguiendo los pasos 1 y 2 siguientes.
21
1
1
2
2
24
3
Separe equidistantemente los 3 amortiguadores,
asegurándose de que no se tapan los tornillos al
colocar los amortiguadores de altavoz.
Lado posterior inferior del sistema de
altavoces de la pantalla de plasma
