在等離子顯示器上安裝
（當揚聲器安裝在顯示器的底部時）

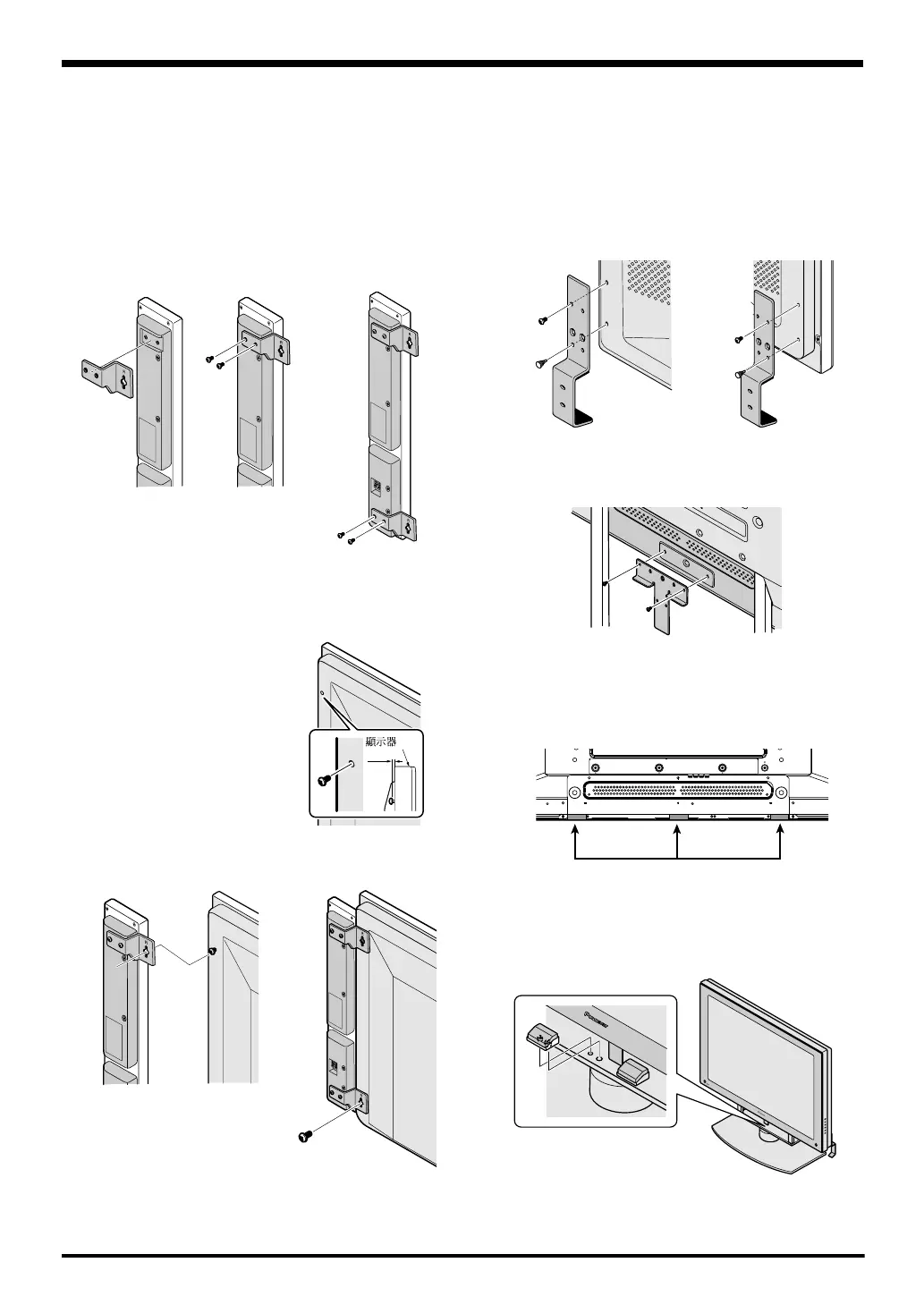

1 將安裝配件安裝到顯示器上。
1 將鉚釘推入托架（位於左右側）的各（下部）外側孔中。
2 用手指將螺絲輕輕擰入各托架的（上部）外側孔中。
3 將螺絲插入托架（位於中央）的2個外側孔中，然後緊固它
們。
4 安裝等離子揚聲器附帶的揚聲器墊。
5 將定位架的凸耳對準支架孔並插入。
在等離子顯示器上安裝
（當揚聲器安裝在顯示器的右側和左側時）
請遵照下列步驟 1 至 2 進行安裝。
1 將安裝配件安裝到揚聲器上。
下圖顯示的是右置揚聲器。按相同要領安裝左側安裝配
件。
1 如下圖所示，將托架（R）安裝在右側揚聲器頂部。
2 同樣，將另一個托架（R）安裝在揚聲器底部。
2 將揚聲器安裝到顯示器上。
下圖以右置揚聲器的安裝為例。按相同要領安裝左揚聲器。
1 在將揚聲器掛在顯示器上之前，先
暫時固定上部螺絲（此時，螺絲頭
與顯示器之間應有約5 m m 的空
間）。
2 將揚聲器掛在上部螺絲上。
3 暫時固定下部螺絲。
4 調節位置，使揚聲器與顯示器平行，然後再緊固上部和下
部螺絲。
2
5mm
1
24
3
請遵照下列步驟 1 至 2 進行安裝。
2
1
2
1
等離子揚聲器系統的背面下部
均勻地分離布置3個揚聲器墊，布置
時確保揚聲器墊不至于罩住螺絲。
