9
Français
Français

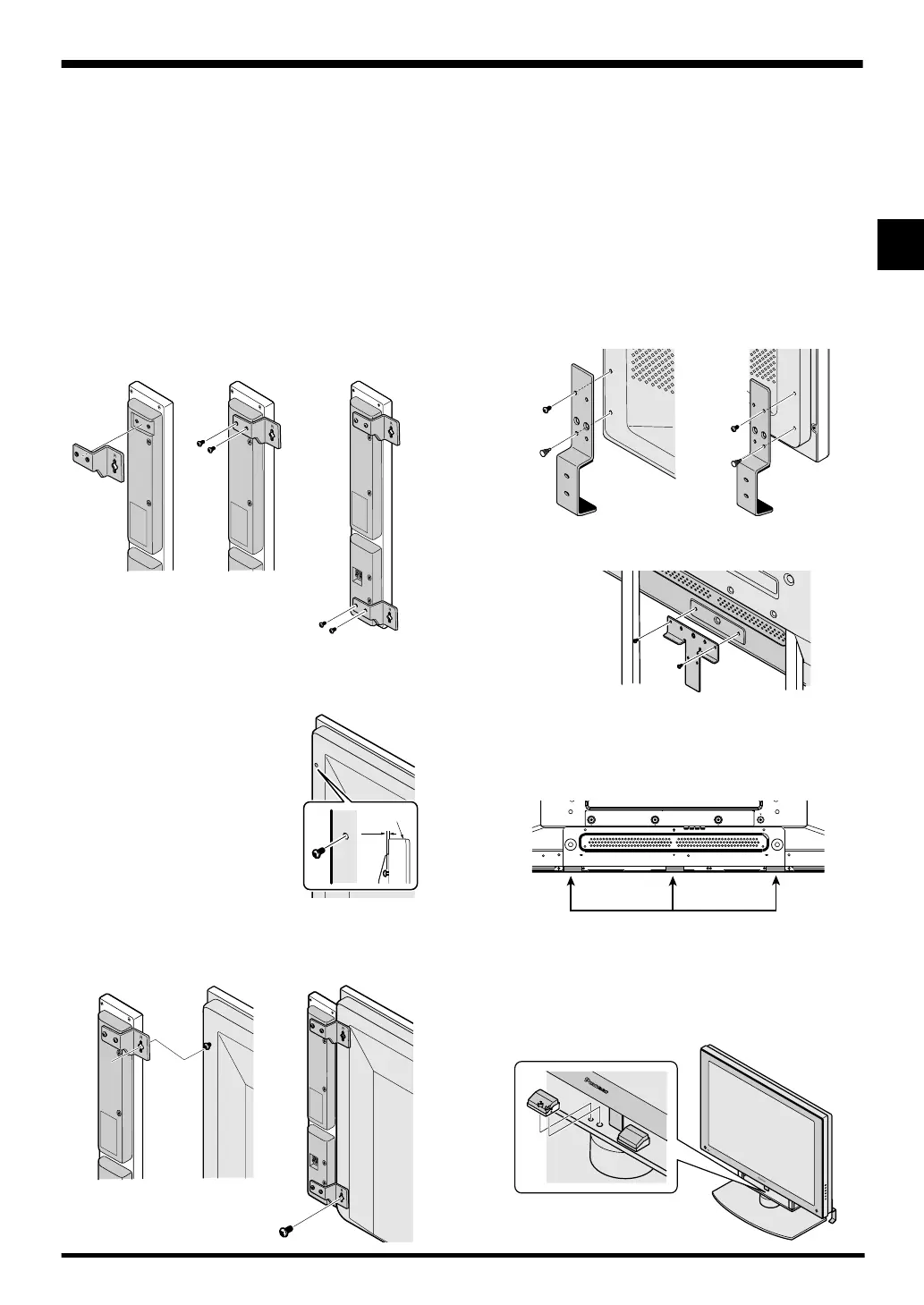

INSTALLATION SUR L’ECRAN
PLASMA
(POUR INSTALLATION DES HAUT-PARLEURS À DROITE
ET À GAUCHE DE L’ÉCRAN)
1 Fixez les accessoires de montage sur
les haut-parleurs.
L’illustration ci-dessous désigne le haut-parleur de droite. Fixez
l’attache de montage du côté gauche de la même façon.
1 Fixez un support (R) sur le haut du haut-parleur droit,
comme illustré.
2 Fixez l’autre support (R) sur le bas du haut-parleur droit
de la même façon.
2 Fixez les haut-parleurs sur l’écran.
L’illustration ci-dessous montre la fixation du haut-parleur de
droite. Procédez de la même manière pour celui de gauche.
1 A l’avance, fixez la vis du haut
en la serrant temporairement
afin d’accrocher le haut-parleur
sur l’écran (dans ce cas, laissez
un espace de 5 mm environ en-
tre la tête de la vis et l’écran).
2 Accrochez le haut-parleur sur la
vis du haut.
3 Fixez la vis du bas en la serrant
temporairement.
4 Réglez la position de façon à ce que le haut-parleur soit
parallèle à l’écran, puis serrez fermement les vis du haut
et du bas.
Effectuez l’installation selon les étapes 1 à 2 suivantes.
INSTALLATION SUR L’ECRAN
PLASMA
(POUR INSTALLATION DES HAUT-PARLEURS AU BAS DE
L’ÉCRAN)
1 Fixez les accessoires de montage sur
l’écran.
1 Poussez les rivets dans chaque trou extérieur (inférieur)
des supports (sur les côtés gauche et droit).
2 Serrez légèrement la vis avec les doigts dans le trou
extérieur (supérieur) de chaque support.
3 Insérez les vis dans les deux trous extérieurs du support
(au centre) et serrez-les.
4 Fixez les garnitures pour enceinte, fournies avec votre
écran plasma.
5 Alignez les parties saillantes de l’entretoise avec les ori-
fices du socle et emboitez-les.
2
5mm
L’écran
1
Effectuez l’installation selon les étapes 1 à 2 suivantes.
1
1
2
2
24
3
Séparez les 3 garnitures de façon égale, en
veillant à ne pas recouvrir les vis avec les gar-
nitures pour enceinte quand vous les disposez.
Côté arrière inférieur des haut-
parleurs de l’écran plasma
