Montage à ras
Posez l’enceinte de manière que ses
bornes (situées en bas) soient face à vous.
FIXATION DES ENCEINTES À
L’ÉCRAN PLASMA
Avertissement
÷
Si vous souhaitez passer du montage à ras au montage à
l’écart ou vice versa:
Enlevez les supports de montage des enceintes et de
l’écran puis remettez-les en place à partir du début de la
procédure.
1. Fixation des supports de montage
aux enceintes
Les enceintes gauche et droite proprement dites sont
identiques, mais elles deviennent enceintes gauche et
droite en fixant les supports de montage d’enceinte
gauche et droite.
Il y a des supports de montage supérieur et inférieur
pour chacune des enceintes gauche et droite. Avec les
vis fournies, fixez les supports appropriés au dos de
chaque enceinte. (Voir l’illustration)
L’illustration représente le montage de l’enceinte
droite. L’enceinte gauche se monte de la même façon.

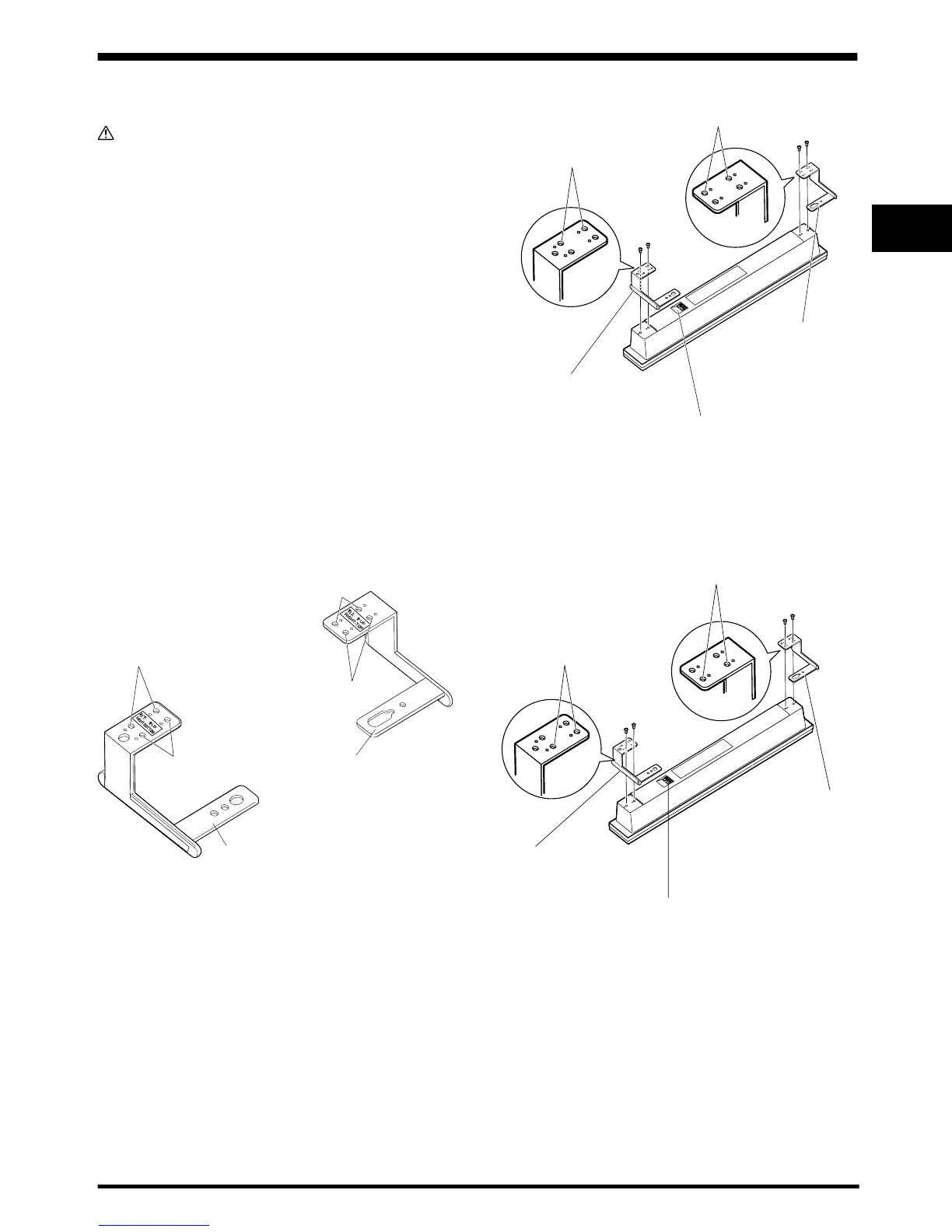

Comme montré sur l'illustration ci-dessous, les supports
pour montage des enceintes sont munis de deux sortes
de trous. Choisissez les trous suivant la façon dont vous
allez monter les enceintes.
Montage à l’écart
Posez l’enceinte de manière que ses bornes
(sutuées en bas) soient face à vous.
Support de montage
d’enceinte
(Pour côté inférieur droit)
Trous de vis pour montage
à l’écart
Trous de vis pour montage à l’écart
Support de montage
d’enceinte
(Pour côté supérieur droit)
Support de montage
d’enceinte
(Pour côté inférieur droit)
Trous de vis pour
montage à ras
Trous de vis pour
montage à ras
Support de montage
d’enceinte
(Pour côté supérieur droit)
Trous de vis pour
montage à ras
(2 trous sur
l’intérieur)
Trous de vis pour montage
à l’écart
(2 trous sur l’extérieur)
Support de montage
d’enceinte
(Pour côté supérieur droit)
(Le petit trou s’utilise pour la
fixation à la partie supérieure.)
Trous de vis pour
montage à ras
(2 trous sur l’intérieur)
Support de montage d’enceinte
(Pour côté inférieur droit)
Trous de vis pour montage
à l’écart
(2 trous sur l’extérieur)
