9
Français
Français

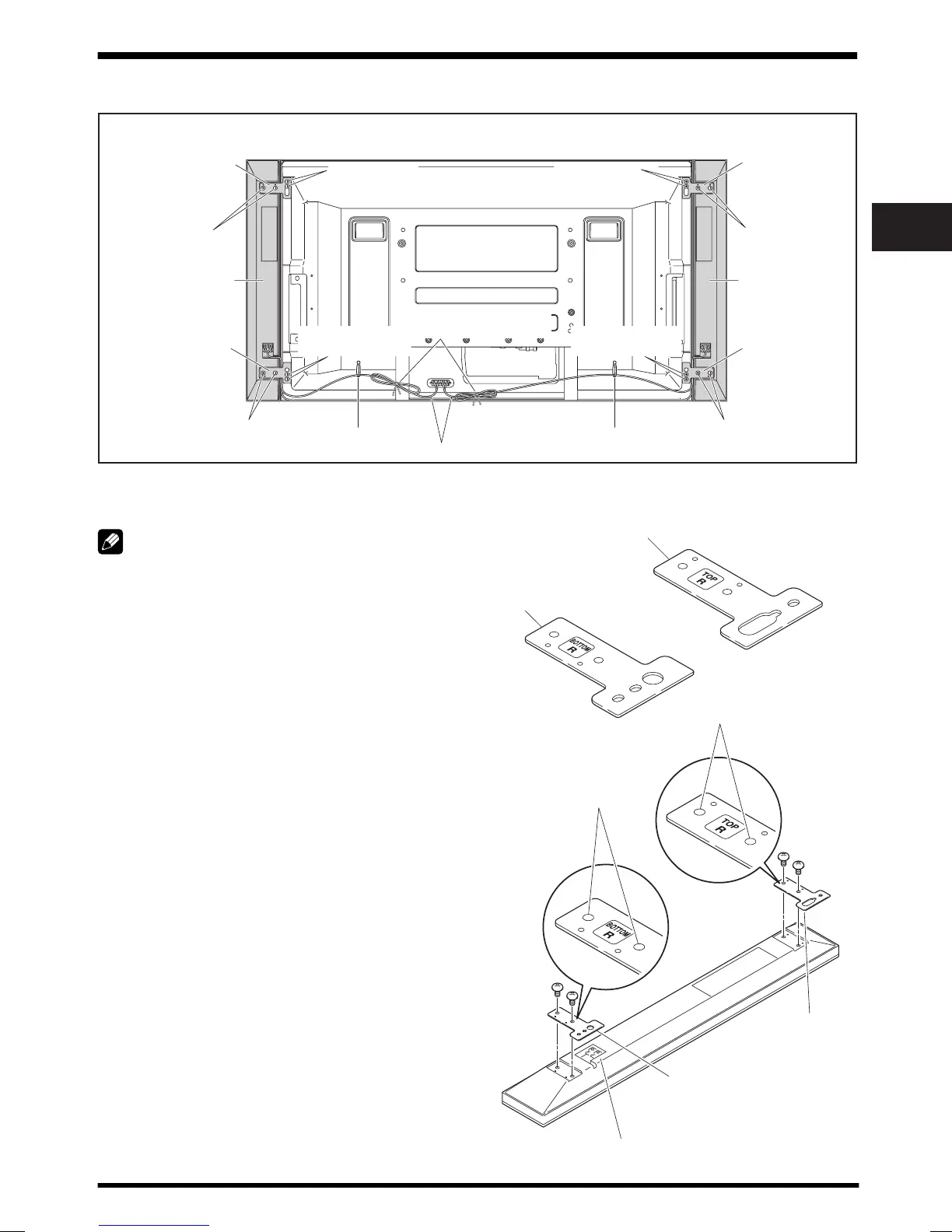

Téléviseur plasma avec l’enceinte installée
Plaque de fixation d’enceinte
(angle supérieur droit)
Plaque de fixation
d’enceinte
(angle supérieur gauche)
Plaque de fixation d’enceinte
(angle inférieur droit)
Plaque de fixation
d’enceinte
(angle inférieur gauche)
Enceinte Enceinte
Vis de montage de
l’enceinte (M5 x 10 mm)
Vis de montage de
l’enceinte (M5 x 10 mm)
Câble d’enceinte
Vis de montage de
l’enceinte (M5 x 10 mm)
Vis de montage de
l’enceinte (M5 x 10 mm)
Vis de montage de
l’enceinte (M5 x 10 mm)
Vis de montage de
l’enceinte (M5 x 10 mm)
Vis de montage de
l’enceinte (M5 x 10 mm)
Vis de montage de
l’enceinte (M5 x 10 mm)
Collier rapide Collier rapide
Collier à œil
(accessoire du téléviseur plasma)
INSTALLATION SUR LE TELEVISEUR PLASMA
Si vous utilisez un pied de table :
REMARQUE :
Avant d’installer l’enceinte, installez le téléviseur plasma
sur le pied de table PDK-TS29 (ou un autre pied de
téléviseur plasma Pioneer).
1. Poser les plaques de fixation sur les
enceintes.
Il y a une enceinte gauche et une enceinte droite.
Lorsque vous les installez, vérifiez l’étiquette située au
dos de chacune pour les poser correctement.
Il y a des plaques de fixation supérieures et inférieures
pour l’enceinte gauche et pour l’enceinte droite. Au
dos des enceintes, fixez les bonnes plaques de fixation
dans les angles inférieurs et supérieurs à l’aide des vis
fournies. (le schéma indique la fixation de la plaque du
côté droit. Procédez de la même façon pour le côté
gauche.)
Plaque de fixation d’enceinte (angle supérieur droit)
(La petite fente est utilisée pour le montage sur le dessus.)
Trous de vis
Trous de vis
Plaque de fixation
d’enceinte (angle
supérieur droit)
Plaque de fixation d’enceinte
(angle inférieur droit)
Placez l’enceinte de façon à avoir ses
bornes (dessous) en face de vous.
Plaque de fixation d’enceinte
(angle inférieur droit)
