Vis de montage de
l’enceinte (M5 x 10 mm)
Vis de montage de
l’enceinte (M5 x 10 mm)
Vis de montage de
l’enceinte (M5 x 10 mm)

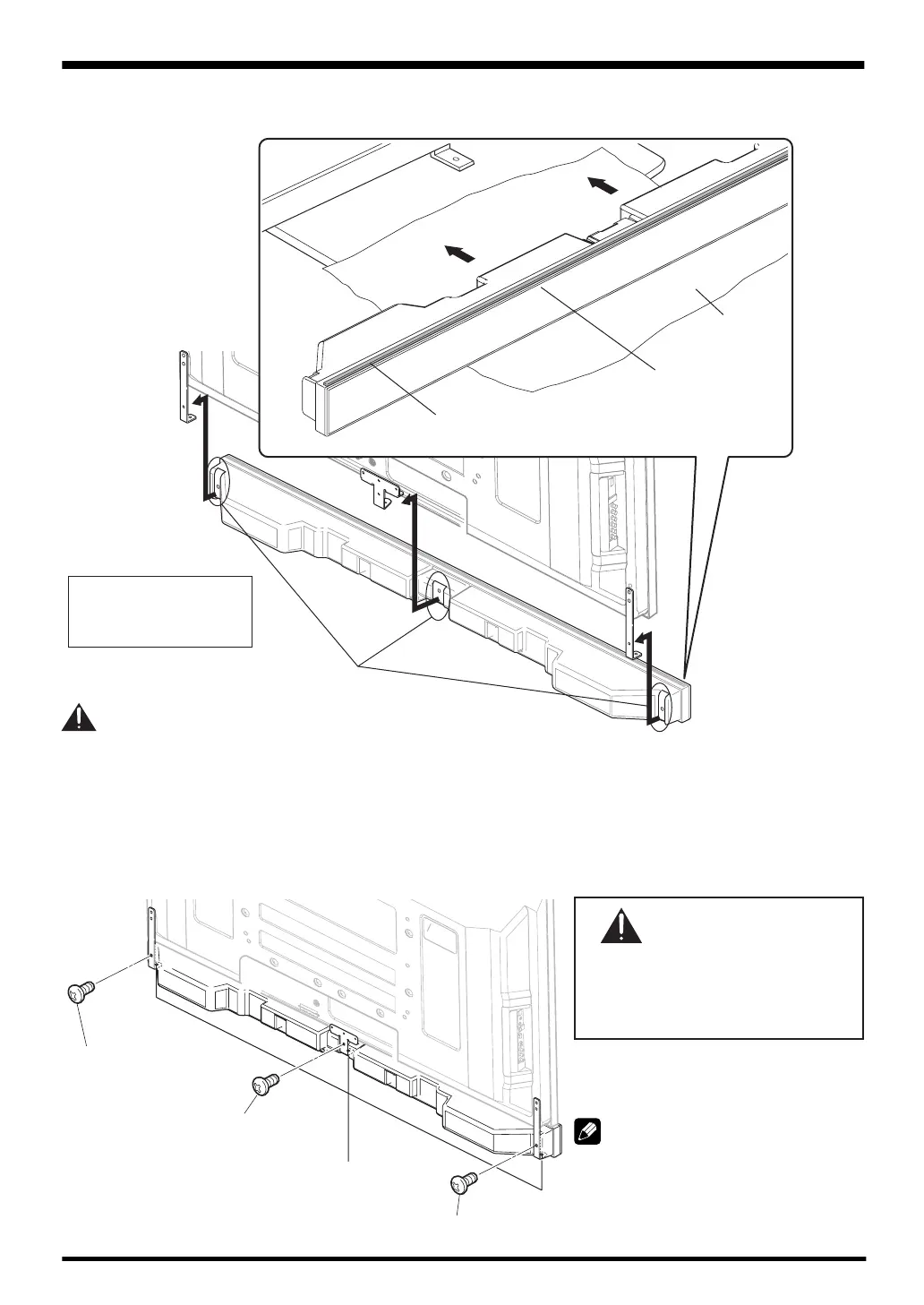

2. Placez l’enceinte dans les plaques de fixation dans le sens indiqué.
• Veillez à ne pas poser l’enceinte à l’envers.
Le trou de vis situé en bas de la plaque de
fixation d’enceinte est utilisé lorsque le
téléviseur plasma est posé au mur. Il n’est
pas utilisé en cas d’installation avec le pied.
Attention
• Pour éviter que l’enceinte et/ou le pied de table se cognent l’un l’autre et que l’enceinte soit endommagée, posez l’enceinte
en respectant les points indiqués. Pour éviter de faire des chocs sur le pied, placez entre l’enceinte et le pied l’emballage de
protection dans lequel l’enceinte était emballée.
• Si les plaques de fixation de l’enceinte ne sont pas situées en face des rainures situées au dos de l’enceinte, ajustez l’angle
des plaques.
REMARQUE :
Si, après avoir installé l’enceinte, sa position
doit être ajustée horizontalement ou
verticalement, desserrez les vis,
repositionnez l’enceinte puis resserrez les
vis dans la position souhaitée.
3. Immobilisez l’enceinte par l’arrière à l’aide des vis fournies (trois vis).
• Serrez les trois vis dans l’ordre 1, 2, 3 indiqué sur le schéma.
ATTENTION
Si vous déplacez le téléviseur plasma,
veillez à retirer l’enceinte avant.
De plus, ne placez pas le support de l’écran
sur les plaques de fixation. Ceci pourrait
l’endommager.
Si vous utilisez un pied de
table, n’utilisez pas ces trous.
Insérez la rainure située
au dos de l’enceinte dans
la plaque de fixation.
Face avant de
l’enceinte
Emballage de
protection
Le côté doté de la bande de
protection est tourné vers le haut.
Pour plus de clarté, le
pied de table n’est pas
représenté ici.
