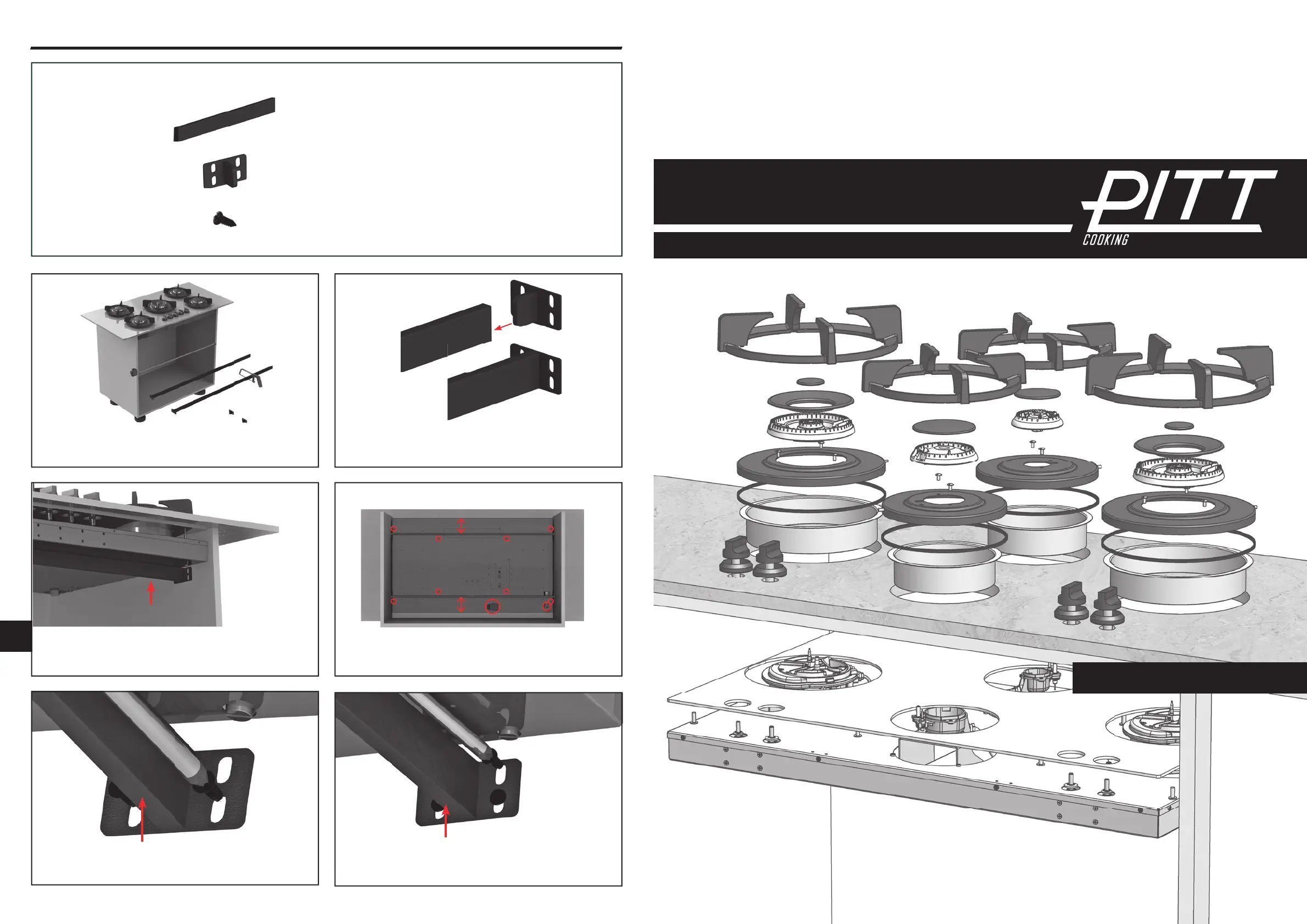

1. Bepaal de maatvoering van de kast en zaag de
ondersteuningsbalken af. LET OP! Juiste lengte balk = Afmeting
binnenzijde kast – 4 mm.
2. Plaats de inzetstukken in de uiteindes van de op maat
gezaagde ondersteuningsbalken.
3. Plaats de ondersteuningsbalk tussen de kast, en positioneer
deze tegen de onderzijde van de PITT
®
cooking unit. LET OP
DE POSITIONERING, ZIE STAP 4!
4. Positioneer de ondersteuningsbalk zo, dat de stelschroeven,
gasaansluiting en het elektrablok vrij toegankelijk zijn.
*
*
* Minimale afstand van 80 mm
5. Duw de ondersteuningsbalk stevig tegen de onderzijde van
de PITT
®
cooking unit en draai de onderste twee schroeven
handvast. Herhaal deze stap voor de andere zijde van de kast.
6. Duw de ondersteuningsbalk stevig tegen de onderzijde van
de PITT
®
cooking unit en draai de bovenste twee schroeven
volledig aan en vervolgens de onderste schroeven volledig aan.
Inhoud van de verpakking:
2x ondersteuningsbalk
Benodigd gereedschap:
• Rolmaat
• Kruiskopschroevendraaier
• Metaalzaag
Montagehandleiding ondersteuningsset
4x inzetstuk
16x kruiskopschroeven 4,2x16 mm
NL
Top Side
EN Installation instructions
