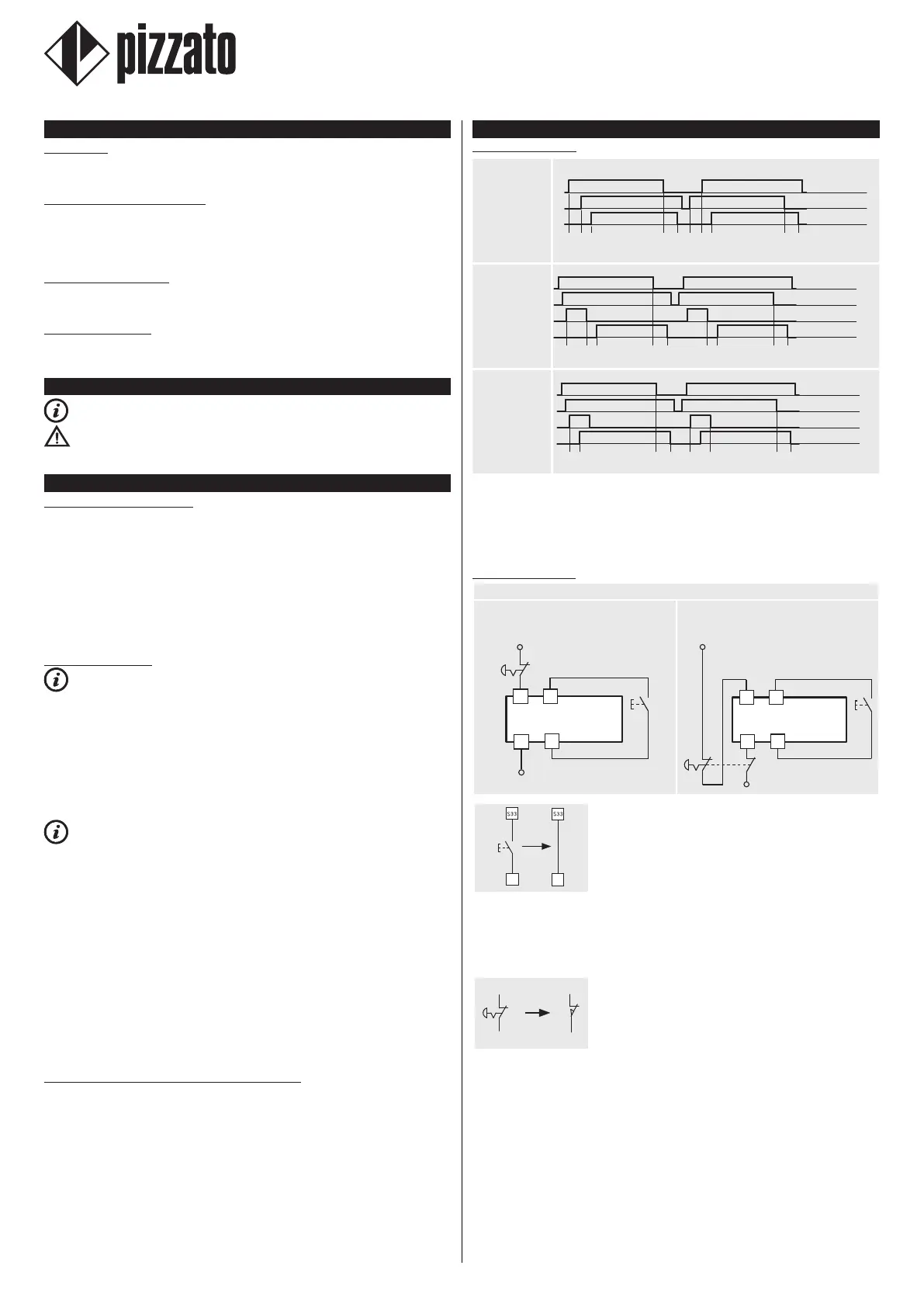

1 INFORMATIONEN ZU VORLIEGENDEM DOKUMENT
1.1 Funktion
Die vorliegende Betriebsanleitung enthält Informationen zu Installation, Anschluss
und sicherem Gebrauch der folgenden Artikel: CSAR-20••••,CSAR-21••••.
1.2 Zielgruppe dieser Anleitung
Die in der vorliegenden Betriebsanleitung beschriebenen Tätigkeiten dürfen aus-
schließlich von qualifiziertem Personal durchgeführt werden, das die Anleitung ver-
steht und die notwendigen technischen Qualifikationen besitzt, um Anlagen und Ma-
schinen zu bedienen, in denen die Sicherheits-Geräte installiert sind.
1.3 Anwendungsbereich
Die vorliegende Anleitung gilt ausschließlich für die im Abschnitt Funktion aufgeführ-
ten Geräte und deren Zubehör.
1.4 Originalanleitung
Die italienische Version ist das Original dieser Betriebsanleitung. Die Versionen in
anderen Sprachen sind lediglich Übersetzungen der Originalanleitung.
2 VERWENDETE SYMBOLE
Dieses Symbol signalisiert wichtige Zusatzinformationen
Achtung: Eine Missachtung dieses Warnhinweises kann zu Schäden oder Fehl-
schaltungen und möglicherweise dem Verlust der Sicherheits-Funktion führen.
3 BESCHREIBUNG
3.1 Beschreibung des Geräts
Das hier beschriebene Sicherheits-Gerät ist nach der Maschinenrichtlinie 2006/42/
EG als Logikbaustein für Sicherheitsfunktionen definiert.
Die Sicherheits-Module, für die die vorliegende Gebrauchsanweisung gilt, sind Ge-
räte, die speziell für die industrielle Anwendung an Maschinen entwickelt und gefer-
tigt werden. Die Sicherheits-Funktion sieht vor, dass bei Öffnung wenigstens eines
Kanals die Sicherheits-Relais deren Ausgangskontakte innerhalb der vorgegebenen
Reaktionszeit öffnen müssen. Nur wenn die Kanäle CH1 und CH2 kohärent geschlos-
sen sind, werden die Sicherheits-Ausgänge des Moduls nach der Aktivierung des
START-Signals aktiviert.
3.2 Gerätefunktionen
Dieses Gerät ist für folgende Einsatzzwecke geeignet: Als Modul für Not-Halt, für
Endlagenüberwachung bei beweglichen Schutzvorrichtungen, in Sicherheits-Kreisen
bis Kategorie 3 gemäß EN ISO 13849-1, bis SIL 3 gemäß EN 62061 und bis PL e
gemäß EN ISO 13849-1.
- Eingang mit 1 oder 2 Kanälen.
- Die Sicherheits-Kategorie SIL 3 / PL e ist nur in der Konfiguration mit zwei redundan-
ten Eingängen realisierbar.
- Ausgangskontakte: 2 NO-Sicherheits-Kontakte.
- Automatischer, manueller (nur Artikel CS AR-20••••) oder überwachter Start (nur
Artikel CS AR-21••••) möglich.
Mit Bezug auf den "automatischen" Betrieb ist RES 1.2.3 der Maschinenricht-
linie 2006/42/EG zu berücksichtigen: “Bei Maschinen, die im Automatikbetrieb arbei-
ten, darf das Ingangsetzen oder Wiederingangsetzen nach einer Abschaltung und
die Änderung ihres Betriebszustands ohne Bedienereingriff möglich sein, sofern dies
nicht zu einer Gefährdungssituation führt”.
- Anschluss von Eingangskanälen mit entgegengesetzten Potenzialen.
- Funktion zur Kurzschluss-Erkennung der Befehlsgeber durch Sicherheits-System
mit Eigenüberwachung und Redundanz.
- LED-Anzeigen für den Schaltzustand der Kanäle 1, 2 und für die Versorgungsspan-
nung.
- Ohne Mutingeingang, keine Unterdrückung der Sicherheits-Funktion.
- Bei einer Störung geht das Gerät in einen sicheren Zustand und deaktiviert den
Sicherheits-Ausgang.
- Schraubklemmen oder steckbare Klemmenblöcke mit Schraubverbindung oder Fe-
derklemmen (je nach Modell).
- Montage durch Einrasten auf DIN-Schienen.
3.3 Bestimmungsgemäße Verwendung des Geräts
- Das in dieser Betriebsanleitung beschriebene Gerät wurde für den industriellen Ein-
satz entwickelt.
- Der direkte öffentliche Verkauf dieses Geräts ist untersagt. Gebrauch und Installation
sind Fachpersonal vorbehalten.
- Die Verwendung des Gerätes für andere Zwecke als die in dieser Betriebsanleitung
angegebenen ist untersagt.
- Jegliche Verwendung, die in dieser Betriebsanleitung nicht ausdrücklich vorgesehen
ist, muss als vom Hersteller nicht vorgesehene Verwendung betrachtet werden.
- Weiterhin gelten als nicht vorgesehene Verwendung:
a) Verwendung des Geräts an dem strukturelle, technische oder elektrische Änderun-
gen vorgenommen wurden;
b) Verwendung des Geräts in einem Anwendungsbereich der im Abschnitt TECHNI-
SCHE DATEN nicht aufgeführt ist.
4 BETRIEB
4.1 Ablaufdiagramm
Automatischer
Start
(nur für Artikel
CSAR-20••••)
:
CH1: A1
CH2: A2
13/14, 23/24
t
C
t
A
t
R
t
C
t
A
t
R
Überwachter
Start
(nur für Artikel
CSAR-21••••)
:
CH1: A1
CH2: A2
13/14, 23/24
S33/S34 (START)
t
R
t
A
t
R
t
A
t
MIN
Manueller
Start
(nur für Artikel
CSAR-20••••)
:
CH1: A1
CH2: A2
13/14, 23/24
S33/S34 (START)
t
A
t
R
t
R
t
MIN
Legende:
t
MIN
: minimale Dauer Startimpuls
t
C
: Gleichzeitigkeit
t
A
: Ansprechzeit
t
R1
: Rückfallzeit
Hinweise: Die Konfiguration mit einem Kanal erhält man, wenn man nur den Eingang
CH1:A1 betrachtet. In diesem Fall sind zu betrachten: Die Zeit t
R
für Eingang CH1:A1,
die Zeit t
A
für Eingang CH1:A1 und Start, sowie die Zeit t
MIN
für den Start.
4.2 Anschlussbilder
Not-Halt-Stromkreise
Eingangskonfiguration mit manuellem
Start
1 Kanal
Eingangskonfiguration mit manuellem
Start
2 Kanäle
S34
A1
S33
CS AR-20 / CS AR-21
A2
L / +
N / -
A2 S34
A1
S33
CS AR-20 / CS AR-21
L / +
N / -
S34 S34
AutomatischerStart(nurfürArtikelCSAR-20••••)
Um den automatischen Start für das Modul zu aktivieren,
müssen die Klemmen S33 und S34 überbrückt werden.
ÜberwachterStart(nurfürArtikelCSAR-21••••)
Das Sicherheits-Modul mit den Schaltplänen für den ma-
nuellen Start verwenden.
Überwachung beweglicher Schutzvorrichtungen
Das Sicherheits-Modul überwacht sowohl Not-Halt-
Stromkreise als auch Stromkreise zur Kontrolle
beweglicher Schutzvorrichtungen. Dazu die Kontakte der
Not-Halt-Taster durch die Kontakte der Schalter ersetzen.
