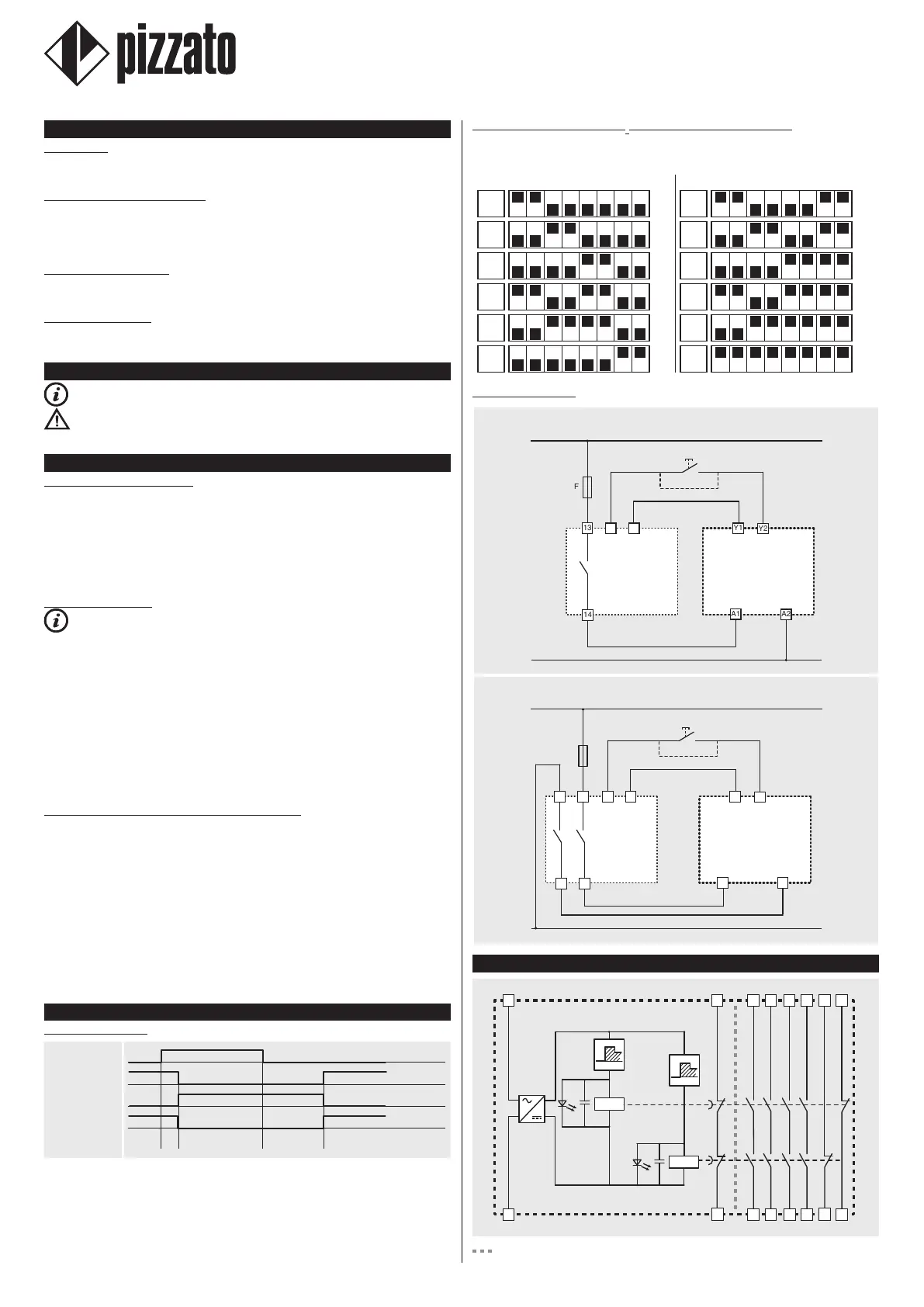

1 INFORMATIONEN ZU VORLIEGENDEM DOKUMENT
1.1 Funktion
Die vorliegende Betriebsanleitung enthält Informationen zu Installation, Anschluss
und sicherem Gebrauch der folgenden Artikel: CSME-30••••,CSME-31••••.
1.2 Zielgruppe dieser Anleitung
Die in der vorliegenden Betriebsanleitung beschriebenen Tätigkeiten dürfen aus-
schließlich von qualifiziertem Personal durchgeführt werden, das die Anleitung ver-
steht und die notwendigen technischen Qualifikationen besitzt, um Anlagen und Ma-
schinen zu bedienen, in denen die Sicherheits-Geräte installiert sind.
1.3 Anwendungsbereich
Die vorliegende Anleitung gilt ausschließlich für die im Abschnitt Funktion aufgeführ-
ten Geräte und deren Zubehör.
1.4 Originalanleitung
Die italienische Version ist das Original dieser Betriebsanleitung. Die Versionen in
anderen Sprachen sind lediglich Übersetzungen der Originalanleitung.
2 VERWENDETE SYMBOLE
Dieses Symbol signalisiert wichtige Zusatzinformationen
Achtung: Eine Missachtung dieses Warnhinweises kann zu Schäden oder Fehl-
schaltungen und möglicherweise dem Verlust der Sicherheits-Funktion führen.
3 BESCHREIBUNG
3.1 Beschreibung des Geräts
Das hier beschriebene Sicherheits-Gerät ist nach der Maschinenrichtlinie 2006/42/
EG als Logikbaustein für Sicherheitsfunktionen definiert.
Die Kontakterweiterungs-Module, für die die vorliegende Gebrauchsanweisung gilt,
sind Geräte, die speziell für die industrielle Anwendung an Maschinen entwickelt und
gefertigt werden. Die Sicherheits-Funktion sieht vor, dass bei Öffnung wenigstens ei-
nes Kanals das Sicherheits-Relais dessen Ausgangskontakte innerhalb der vorgege-
benen Rückfallzeit öffnen muss.
3.2 Gerätefunktionen
Dieses Gerät ist für folgende Einsatzzwecke geeignet: Als Kontakt-Erweite-
rungsmodul in Sicherheits-Kreisen bis Kategorie 4 gemäß EN ISO 13849-1, bis SIL 3
gemäß EN 62061 und bis PL e gemäß EN ISO 13849-1 (dabei hängen die jeweils
erreichbare Kategorie, SIL und PL vom vorgeschalteten Sicherheits-Modul ab).
- Möglichkeit zur 1- oder 2-kanaligen Steuerung.
- Anschluss von Eingangskanälen mit entgegengesetzten Potenzialen.
- Ausgangskontakte: 4 NO-Sicherheits-Kontakte, 2 NC-Meldekontakte, 1 NC-
Rückführkontakt.
- Ausführungen mit festen oder einstellbaren Verzögerungszeiten.
- LED-Anzeigen für den Schaltzustand der Kanäle 1, 2.
- Schraubklemmen oder steckbare Klemmenblöcke mit Schraubverbindung oder Fe-
derklemmen (je nach Modell).
- Montage durch Einrasten auf DIN-Schienen.
3.3 Bestimmungsgemäße Verwendung des Geräts
- Das in dieser Betriebsanleitung beschriebene Gerät wurde für den industriellen Ein-
satz entwickelt.
- Der direkte öffentliche Verkauf dieses Geräts ist untersagt. Gebrauch und Installation
sind Fachpersonal vorbehalten.
- Die Verwendung des Gerätes für andere Zwecke als die in dieser Betriebsanleitung
angegebenen ist untersagt.
- Jegliche Verwendung, die in dieser Betriebsanleitung nicht ausdrücklich vorgesehen
ist, muss als vom Hersteller nicht vorgesehene Verwendung betrachtet werden.
- Weiterhin gelten als nicht vorgesehene Verwendung:
a) Verwendung des Geräts an dem strukturelle, technische oder elektrische Änderun-
gen vorgenommen wurden;
b) Verwendung des Geräts in einem Anwendungsbereich der im Abschnitt TECHNI-
SCHE DATEN nicht aufgeführt ist.
4 BETRIEB
4.1 Ablaufdiagramm
CS ME30••••
CS ME31••••
A1/A2
Y1/Y2
17/18, 27/28,
37/38, 47/48
t
A
t
R
55/56, 65/66
Legende:
t
A
: Ansprechzeit
t
R
: Rückfallzeit bei fehlender Versorgungsspannung
HINWEIS: die Rückfallzeit bei fehlender Versorgungsspannung t
R
ist bei den Artikeln
CS ME-30••••-TFx fest auf x Sekunden eingestellt, während sie bei den Artikeln
CS ME-31••••-TSx in Schritten von 1 Sekunde im Bereich von 1 bis 12 Sekunden
einstellbar ist.
4.2 Auswahl der Rückfallzeit t
R
(nurArtikelCSME-31••••-TS12)
Beim Artikel CS ME-31••••-TS12 kann die Rückfallzeit t
R
in Schritten von 1 Sekunde
im Bereich von 1 bis 12 Sekunden gewählt werden. Die Einstellung erfolgt mittels des
DIP SWITCH auf der Vorderseite des Erweiterungsmoduls.
DIP SWITCH t
R
ON
1 s
OFF
ON
2 s
OFF
ON
3 s
OFF
ON
4 s
OFF
ON
5 s
OFF
ON
6 s
OFF
DIP SWITCH t
R
ON
7 s
OFF
ON
8 s
OFF
ON
9 s
OFF
ON
10 s
OFF
ON
11 s
OFF
ON
12 s
OFF
4.2 Anschlussbilder
1-kanalige Steuerung
13
14
A2
Y1
Y2
A1
F
L / +
N / -
2-kanalige Steuerung
13
14
A2
Y1
Y2
A1
23
24
F
L / +
N / -
5 INTERNER SCHALTPLAN
K1
K2
A1
17
27
65
A2
18
28
66
37
47
38
48
55
56
C2
C1
LED
CH1
LED
CH2
Y1
Y2
L / +
N / -
: Isoliert gegen U
imp
Erweiterungsmodul
CS ME-30 / CS ME-31
Manueller Start
Automatischer Start
Eingang für Start,
Reset und/oder
Rückwirkung
Basismodul
Erweiterungsmodul
CS ME-30 / CS ME-31
Manueller Start
Automatischer Start
Eingang für Start,
Reset und/oder
Rückwirkung
Basismodul
