PLG PLUTO - Connection Diagrams and Wiring; Series and RGB Connection Diagrams; Direct Power Supply Connection; Wiring Safety Checks

4
Professional Lighting Genius s.r.l - Ex Strada Statale 96, NC - 70020 Toritto (Ba) - Phone: (+39) 080 603244 - info@plgenius.com - www.plgenius.com
L
N
GND
+
-
+
-
+
-
+
-
L
N
GND
+
-
+
-
CONNESSIONI | CONNECTIONS
1
Realizzare il cablaggio in assenza di tensione di rete.
Make the wiring in complete absence of line voltage.
2
Collegare l’apparecchio all’alimentatore.
Connect the device to the driver.
3
Collegare il driver alla rete.
Connect the driver to the electric network.
4
Porre la rete sotto tensione.
Energize the network.
Alimentare l’impianto solo dopo il collegamento di tutti i faretti.
I singoli faretti LED vanno collegati in serie,
rispettando la polarità.
ATTENZIONE
The system must be fed only after all the spots
have been connected.
LED lights must be connected in series, respecting polarities.
WARNING

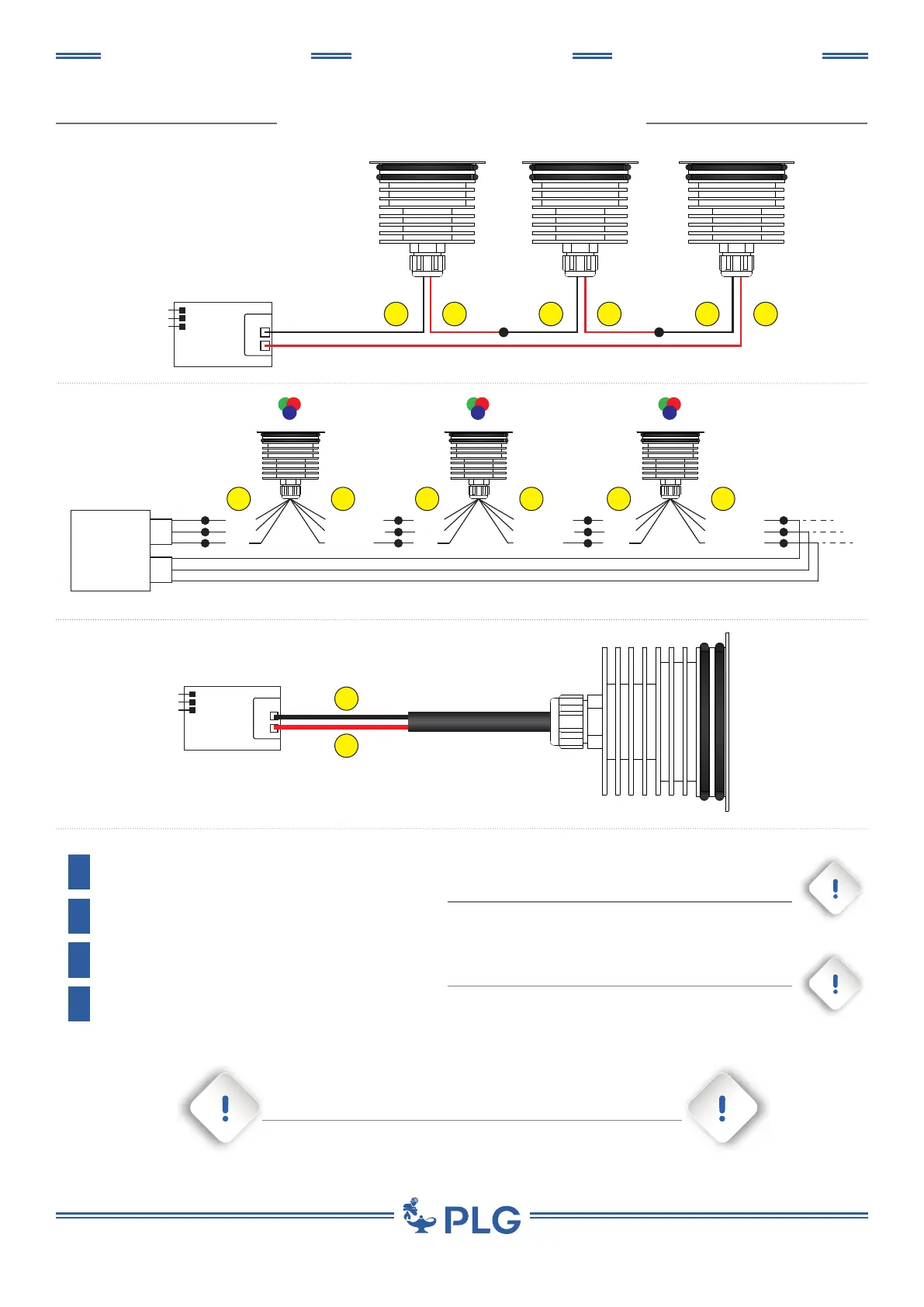

Schema di connessione in serie
per versione 350mA
Connection diagram
for 350mA version
Schema di collegamento diretto all’alimentatore
Direct connection diagram to power supply
PLUTO
MANUALE D’USO USER MANUAL
ROSSO
VERDE
BLUE
ROSSO
VERDE
BLUE
ROSSO
VERDE
BLUE
ROSSO - NERO
VERDE - NERO
BLUE - NERO
ROSSO - NERO
VERDE - NERO
BLUE - NERO
ROSSO - NERO
VERDE - NERO
BLUE - NERO
+
-
+
-
RGB
POWERBOX
+
-
+
-
Schema di connessione per versione RGB / Connection diagram for RGB version
Before proceeding please check the minimum and maximum number of leds
that can be powered with the driver you are using
Prima di procedere verifi care il numero minimo e massimo
di leds collegabili all’alimentatore che si utilizza
ATTENZIONE - WARNING
