POCLAIN HYDRAULICS
72 DOC-REPAIR-MS02-MS18-FR-EN 677777845L
Désignation
Description

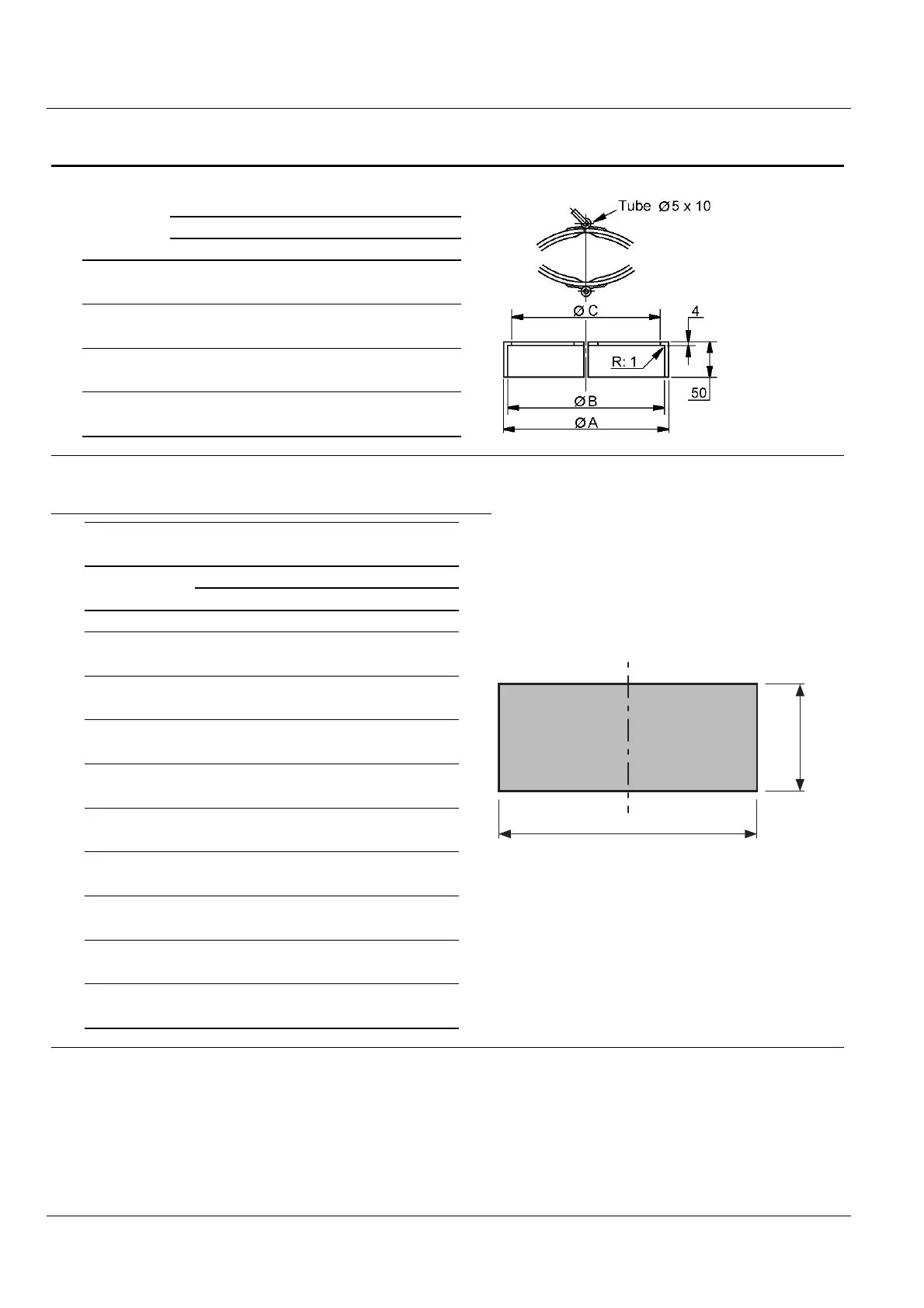

Outillage pour monter le joint-
glace
Tool for install the mechanical
seal
ØA ØB ØC
mm
in mm in mm in
MS05
MSE05
101 3.97 94 3.70 88 3.46
MS08
MSE08
150 5.9 142 5.6 135 5.31
MS11
MSE11
155 6.1 148 5.82 139.5
5.49
MS18
MSE18
169 6.65 162 6.38 155 6.1
Mandrin pour monter pour
monter les bagues extérieures
des roulements
Mandrel for install the bearing
outer races
Roulement
Bearing
073 074
ØA ØA
mm in mm in
MS02 C
75 2.95 75 2.95
MS02
MSE02
89 3.50 84 3.31
MS05 C
MSE05 C
89 3.50 89 3.50
MS05
MSE05
109 4.29 99 3.90
MS08 C
MSE08 C
119 4.68 109 4.29
MS08
MSE08
139 5.47 124 4.88
MS11 C
MSE11 C
129 5.07 124 4.88
MS11
MSE11
159 6.26 139 5.47
MS18 C
MSE18 C
159 6.26 144 5.67
MS18
MSE18
189 7.44 169 6.65
50 [1.97]
ØA
Pipe 0.197 dia x 0.393
