GP 44
Spare Parts - 34 -
PART LIST

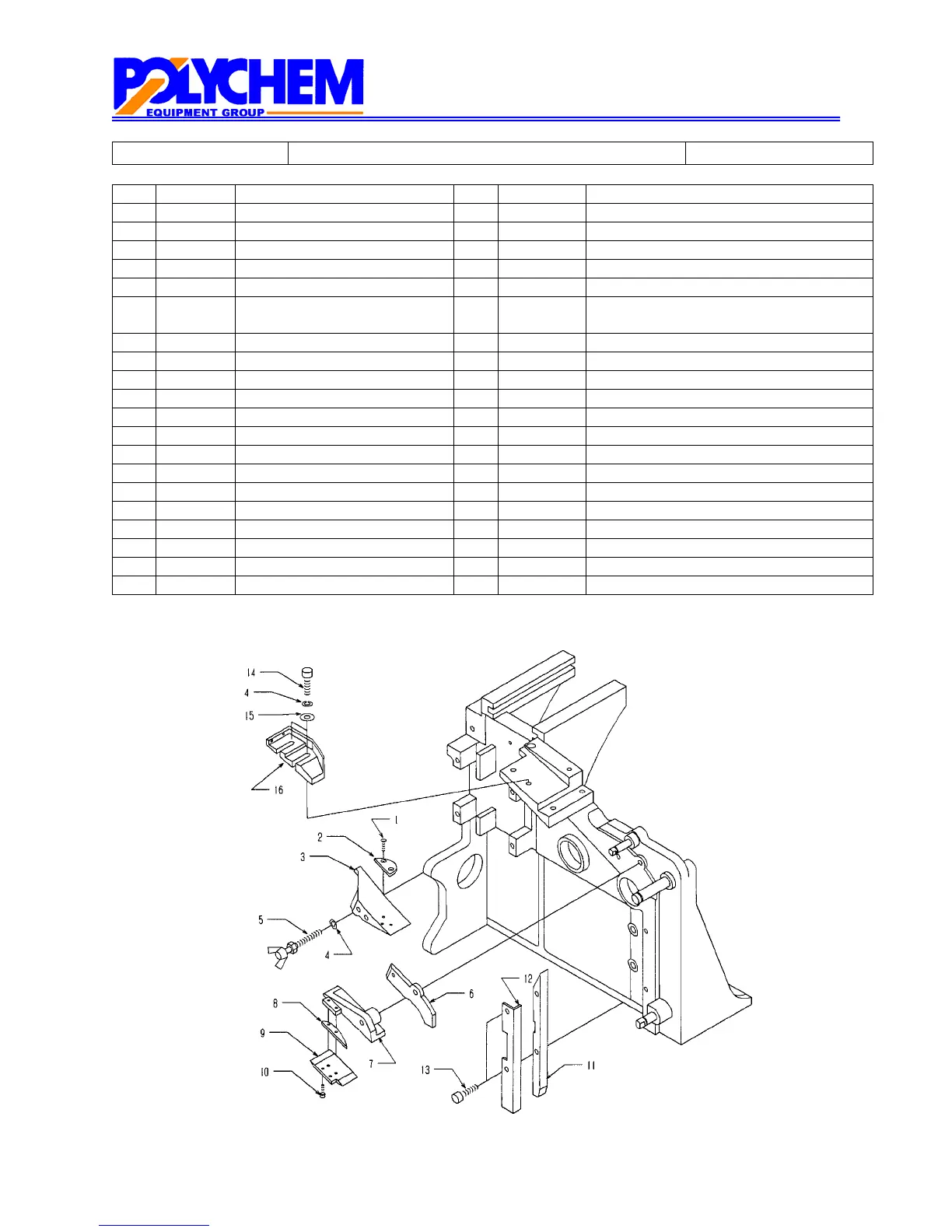

HEAD ASSY. 2 FIG. H0-001-1
The different parts for strap size and the arch size.
Key Part-No Description Key Part-No Description
1 * * 1 B02006 Flat Head Screw M3×6 5-7mm Strap
2 * * 1 B04010 Cap Screw M3×10 9.5-15.5mm Strap
3 C03043 Center Guide for Head 2 P03163 Spacer 5-7mm Strap
4 B27300 Spring Washer M6 2 P03324 Spacer 8-9.5mm Strap
5 A00286 Wing Bolt 2 L00050 Spacer 12-15.5mm Strap
6 P03164 Strap Guide Rear Plate for
Head
8 P03162 Spacer 5-7, 14-15.5mm Strap
7 C03097 Strap Guide for Head 8 P03325 Spacer 8-9.5mm Strap
8 * * 8 P03163 Spacer 12mm Strap
9 M00107 Under Guide 11 M00114 Vertical Guide 5-7mm Strap
10 B04008 Cap Screw M3×8 11 M00115 Vertical Guide 8-9.5mm Strap
11 * * 11 M00116 Vertical Guide 12-15.5mm Strap
12 * * 12 P00309 L Type Guide 5-7mm Strap
13 * * 12 P00313 L Type Guide 8-9.5mm Strap
14 B04315 Cap Screw M6×15 12 P00310 L Type Guide 12-15.5mm Strap
15 B26300 Flat Washer M6 13 B04320 Cap Screw M6×20 5-7mm Strap
16 * * 13 B04325 Cap Screw M6×25 8-9.5mm Strap
17 13 B04330 Cap Screw M6×30 12-15.5mm Strap
18 16 C03076 Right Strap Guide 5-9.5mm Strap
19 16 A00309 Right Strap Guide 14mm Strap
20 16 A00310 Right Strap Guide 12, 15.5mm Strap
