GP 44
Spare Parts - 42 -
PART LIST

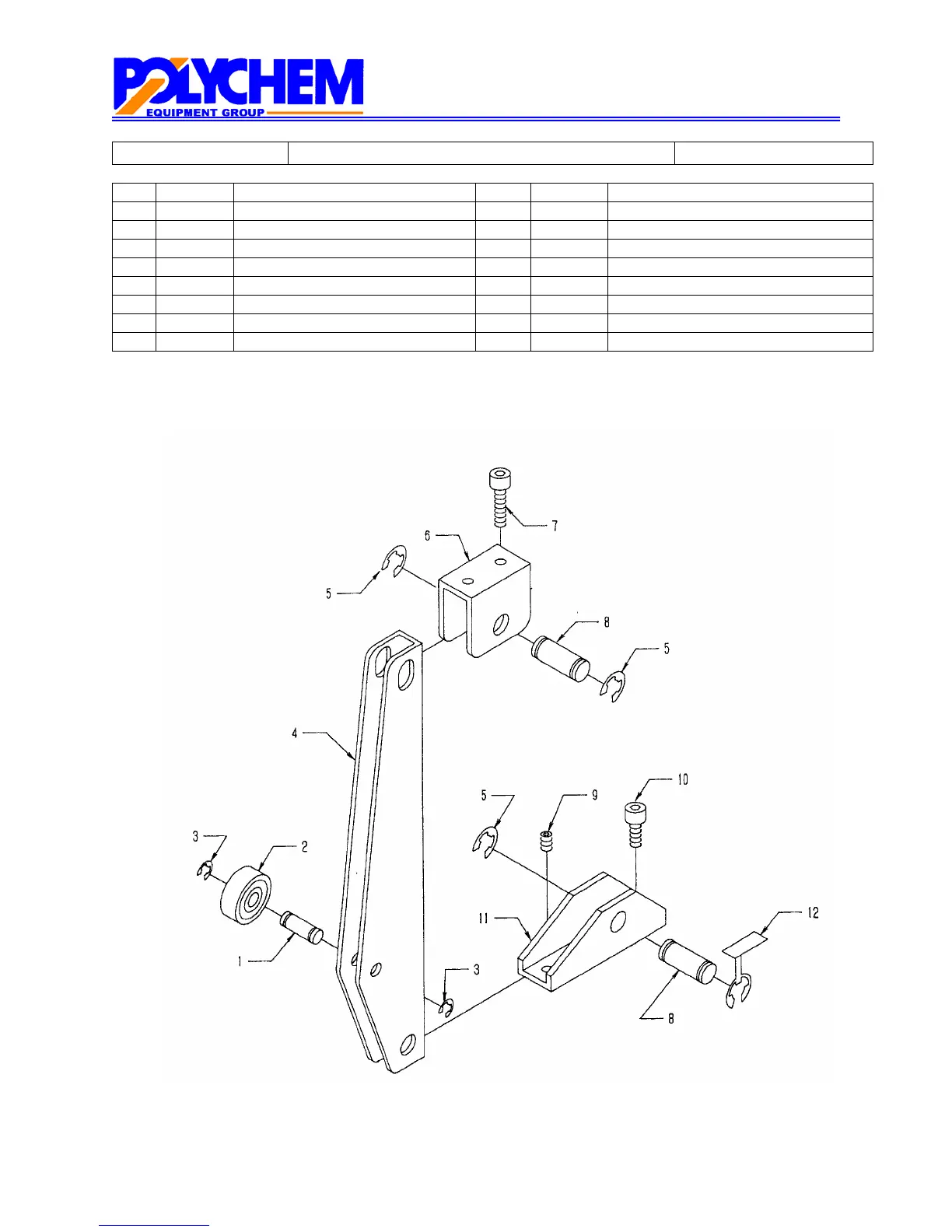

SLIDING PLATE ROD FIG. HEAD-8
Key Part-No Description Key Part-No Description
1 L12008 Pin for Sliding Plate Bearing 9 B10306 Set Bolt M6×6
2 T04032 Ball Bearing 638LLU 10 B04308 Cap Screw M6×8
3 B28006 E-ring E6 11 P06031 Lower Support for Sliding Plate Rod
4 P06033 Rod for Sliding Plate 12 P00009 E-ring (L Type)
5 B28010 E-ring E10 13
6 A00090 Upper Support Sliding Plate Rod 14
7 B04312 Cap Screw M6×12 15
8 L12061 Pin for Sliding Plate Rod 16
