USO Y MANEJO (CONTI.)

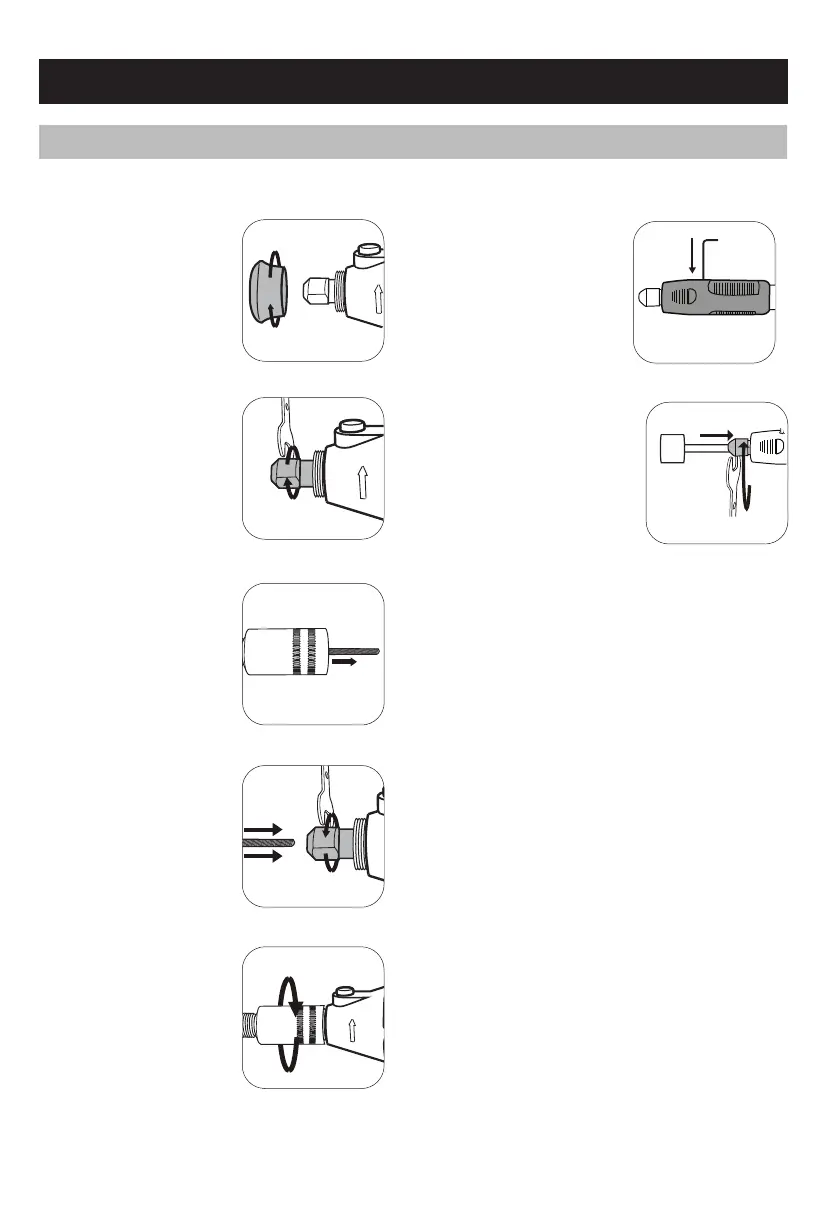

3. EJE FLEXIBLE
8 Extraiga completamente el pasador de seguridad
del orificio del mango antes de comenzar a trabajar.
Sostenga el mango del
eje flexible, luego inserte
el pasador de seguridad
en el orificio del mango.
6
7 Afloje la tuerca de sujeción
en el lado del mango,
luego inserte la varilla del
accesorio en el collarín
de ajuste y luego apriete
la tuerca de sujeción.
5 Atornille el collar de montaje
del eje flexible en
la herramienta rotativa.
1 Retire el collar del eje.
2 Afloje la tuerca de sujeción
con ayuda de la llave y del
botón de bloqueo del eje
y mantenga presionado.
Inserte el eje flexible interno
en el collarín de ajuste
y luego apriete la tuerca
de sujeción con la llave.
4
Levante el extremo del
mango del eje flexible
y muévalo suavemente
hasta que el eje flexible
interior sobresalga del
collar de ajuste.
3
El eje flexible es para control adicional de longitud y detalles finos.
NOTA: Antes de insertar el pasador de bloqueo en
el orificio del mango, asegúrese de que el orificio en
el eje de movimiento interior esté alineado con el
agujero del mango.
