INSTALLATION
Ce haut-parleur pour montage au mur est un système 100 V, spécialement conçu pour les applications dans des installations
PA et ne doit être utilisé que pour des installations permanentes. Ce haut-parleur ne peut être branché qu’avec un amplificateur
100V.

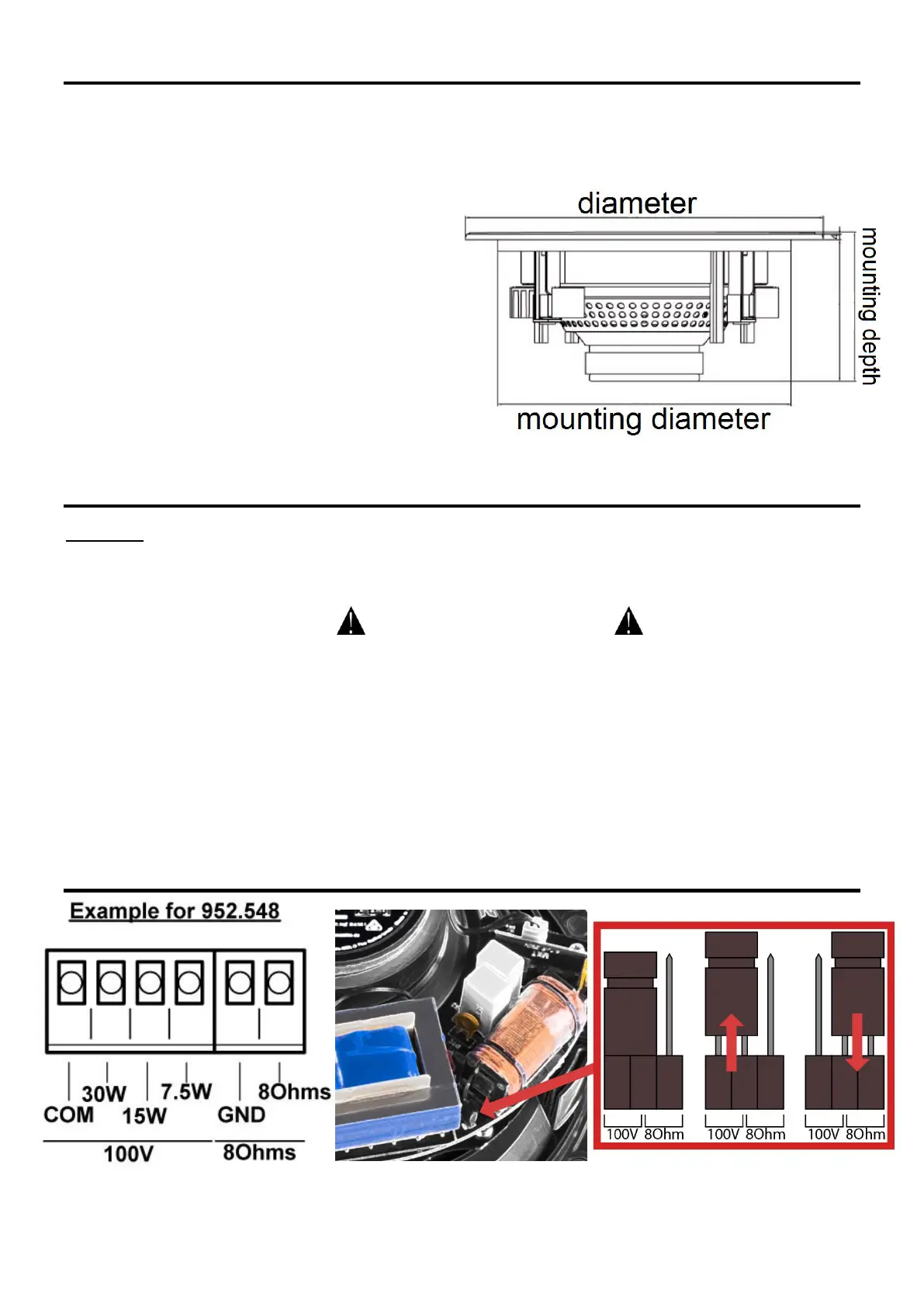

1. Percez un trou dans le plafond, assez grand pour que le haut-parleur soit bien positionné (voir caractéristiques
techniques pour les dimensions)
2. Si le système PA est allumé, veillez à l’éteindre
avant d’effectuer les branchements
3. Reliez le haut-parleur via deux câbles à la sortie
100 V de l’amplificateur (voir ci-dessous pour les
branchements). Si vous reliez plusieurs haut-
parleurs, assurez-vous qu’ils ont bien tous la même
polarité et que l’amplificateur n’est pas en
surcharge. Avant de démarrez l’installation, vous
devez savoir combien de haut-parleurs vous voulez
installer dans la pièce
4. S'assurer que le cavalier est correctement réglé
pour l'utilisation désirée (100V ou 8 Ohm)
5. Insérer le haut-parleur dans le trou
6. Vissez chaque vis (les languettes de verrouillage
pivoteront dans la surface arrière
7. Positionnez la grille métallique
FONCTIONNEMENT
Procédure :
Etape 1: Si le système 100 V est allumé, éteignez-le avant d’effectuer tout branchement.
Etape 2: Reliez le(s) haut-parleur(s) à la sortie 100V de l’amplificateur, utilisez un câble deux conducteurs.
Vous trouverez le schéma de câblage ultérieurement dans cette notice.
Isolez toujours les câbles non utilises.
Etape 3: Si vous branches plusieurs haut-parleurs, assurez-vous qu’ils aient tous la même polarité et que
l’amplificateur ne soit pas en surcharge.
Assurez-vous toujours que le signal de sortie n’est pas distordu et que vos haut-parleurs ne peuvent pas être endommagés. Si
vous entendez des distorsions, l’amplificateur ou le haut-parleur est en surcharge.
Pour éviter tout dommage, diminuez le volume immédiatement en cas de distorsions.
En cas de dommages sur les haut-parleurs causés par une surcharge, tout droit à la garantie devient caduque.
Le câblage d’un système 100 V fait partie d’une installation électrique et ne peut être effectué que par un électricien qualifié !
La charge totale ne doit pas dépasser la puissance de l’amplificateur. Avant de démarrer l’installation, soyez sûr du nombre de
haut-parleurs que vous souhaitez installer dans la pièce et de la puissance, toute surcharge peut endommager l’amplificateur et
les haut-parleurs.
PRESENTATION BRANCHEMENTS
