6. Insérez chaque boulon à travers la base du treuil et la structure.
Accédez aux trous de boulon à partir du devant ou de l’arrière du treuil.
7. Glissez une rondelle, une rondelle-frein et un écrou par-dessus chaque
boulon. Serrez les écrous.

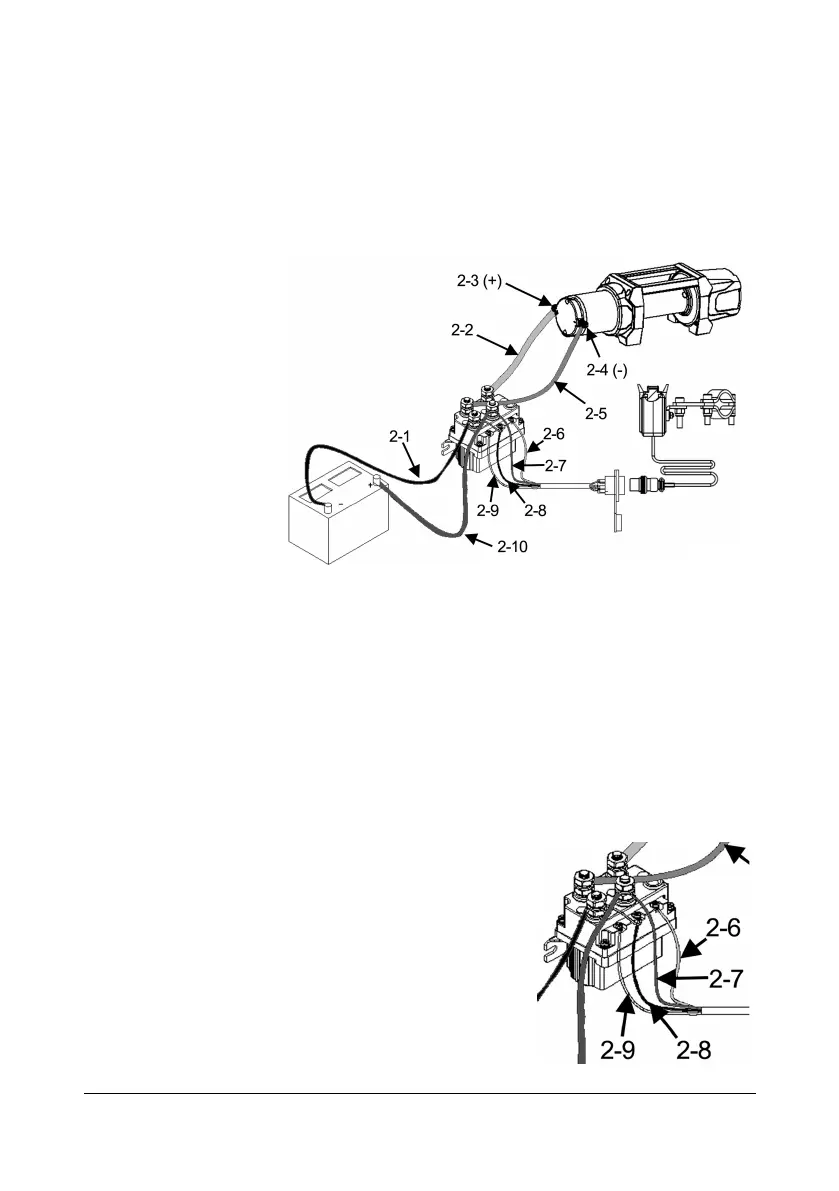

PRÉPARATION POUR L’ALIMENTATION
1. Installez le
solénoïde près
du treuil.
Vérifiez si les
fils bleu (fig. 2-
5) et jaune (fig.
2-2) pourront
relier le
solénoïde au
treuil à travers
la structure du
véhicule.
2. Marquez les
trous pour le montage et les avant-trous de perçage en vous assurant
qu’il n’y a aucun fil ou composant qui peut subir des dommages
derrière le point de fixation. Fixez avec vis.
3. Raccordez le fil jaune (fig. 2-2) au connecteur positif (fig. 2-3) sur le
treuil et au connecteur de solénoïde à l’arrière à la droite.
4. Raccordez le fil bleu (fig. 2-5) au connecteur négatif (Fig. 2-4) sur le
treuil et au connecteur de solénoïde à l’avant à partir de la droite.
5. Connectez le fil noir (fig. 2-1) au solénoïde avant à la gauche, puis à la
borne de batterie négative.
6. Connectez le fil rouge (fig. 2-10) au solénoïde
avant à la droite.
7. Le récepteur de télécommande à cordon a
quatre fils.
a. Reliez le fil jaune/vert (fig. 2-6) à la
petite vis à la droite.
b. Reliez le fil rouge (fig. 2-7) au solénoïde
avant à la droite.
