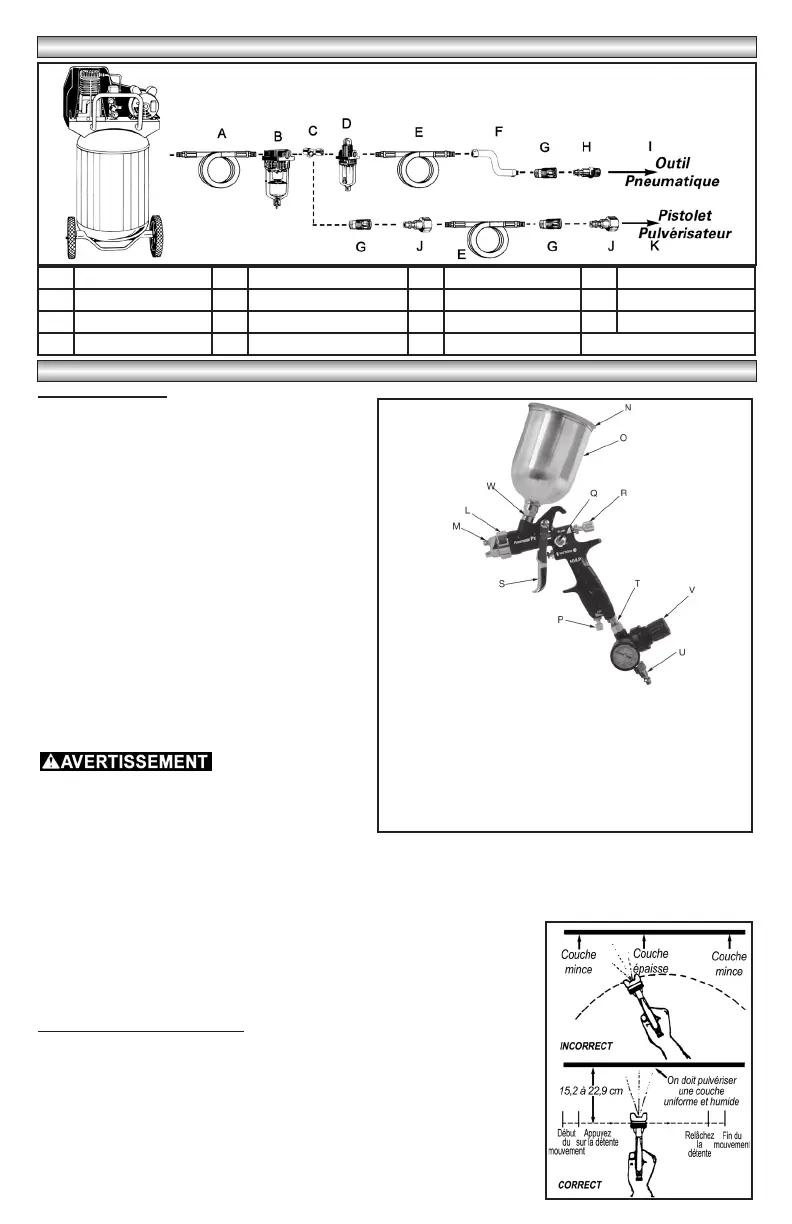

10 - FR
INSTALLATION TYPE
Key Description Key Description Key Description Key Description
A Tuyau flexible d’air D Huilier sur canalisation G Raccord rapide J Raccord femelle
B Filtre sur canalisation E Tuyau flexible d’air H Raccord mâle K Pistolet pulvérisateur
C Raccord en T F Flexible de raccordement I Outil pneumatique
Figure 1
Avant de pulvériser :
1. Vous devriez, comme pratique courante, vider l’eau du
Figure 2
L Écrou de fixation du cha-
peau d’air
R Bouton de contrôl du débit
du fluide
M Chapeau d’air S Détente
N Couvercle de cuvette T Orifice d’admission d’air
O Cuvette U Raccord femmelle (recou-
vrez let filetages mâles de ruban
de téflon
)
P Commande de l’air V
Régulateur d’air
Q Commande de mode de
fonctionnement
W Filtre à liquide
réservoir et des conduites d’air chaque jour avant de les
utiliser (consultez le guide d’utilisation du compresseur
pour obtenir de plus amples renseignements). NOTE :
Négliger d’installer l’équipement approprié
d’évacuation de l’eau ou de l’huile peut
endommager le pistolet pulvérisateur ou la pièce de
travail (voir Figure 1).
2. Installez un connecteur femelle 1/4 po NPT (inclus
dans la trousse d’accessoires) sur l’orifice
d’admission d’air de l’outil (voir Figure 2).
Remarque : Utilisez un ruban en Téflon® sur
tous les raccords filetés.
3. Attacher la ligne d’alimentation en air à 1/4 NPT prise de
connecteur femelle.
4. Faites démarrer le compresseur et réglez la pression
entre 172,4 et 344,7 kPa . NOTE : Assurez-vous
d’avoir branché un tuyau suffisamment long
entre le pistolet et la source d’alimentation en air
pour vous permettre d’atteindre facilement votre
surface de travail.
Ce pistolet pulvérisateur
est conçu pour une exploitation optimale à une
pression variant entre 172,4 et 344,7 kPa. Ne tentez
jamais d’utiliser ce pistolet pulvérisateur à des
pressions excédant 344,7 kPa.
5. Mélangez les matériaux en respectant les directives du fabricant en ajoutant du diluant selon les besoins. Le mélange doit
être lisse et facile à verser. Les grumeaux et les corps étrangers doivent être retirés par filtrage au moyen d’un filtre à
peinture ou d’une gaze appropriée.
6. Fixez le godet de peinture au pistolet.
7. Retirez le couvercle du godet de peinture et remplissez 3/4 du godet de peinture, puis
Figure 3
replacez le couvercle. REMARQUE : si vous utilisez le pistolet de pulvérisation
pour la première fois, remplissez le godet de peinture de diluant et pulvérisez
dans un contenant de déchet métallique mis à la terre pour vidanger le pistolet
et le godet de toutes impuretés qui pourraient s’accumuler durant l’assemblage
et l’expédition.
Instructions pour la pulvérisation:
1. Méthode de pulvérisation. Tenez le pistolet à une distance variant entre 15 et 23
cm de la surface de travail et déplacez-le d’un côté à l’autre en appuyant sur la
détente pour pulvériser les matériaux. Pour éviter l’apparition de grumeaux, de
coulures et de marques de raccords, maintenez le pistolet en mouvement en tout
temps avant, pendant et après avoir appuyé sur la détente (voir Figure 3). En pul
vérisant de gauche à droite, utilisez le motif vertical et en pulvérisant de haut en
bas, utilisez le motif horizontal (voir Figure 4). Exercez-vous en peignant sur du
matériel de rebut ou du carton jusqu’à ce que les résultats de vos essais de
recouvrement soient acceptables en effectuant des réglages comme suit :
MODE D’EMPLOI
