Assemblage (Suite)
• Conservez toutes les instructions
Si vous avez besoin d’assistance ou si vous avez des
questions, APPELER SANS FRAIS : 1-800-737-2112.
ASSEMBLAGE DES ROUES (voir Figure 8)
IMPORTANT : Avant d’assembler les roues, décidez laquelle
des trois hauteurs de coupe disponibles est la plus appro-
priée pour votre pelouse. Pour obtenir les meilleurs résul-
tats possibles, ne coupez jamais plus du tiers de la hauteur
totale du gazon.
REMARQUE : Utilisez des clés de 3/4 et 9/16 po, des douilles
assorties ou des clés à ouverture variable pour réaliser les
actions suivantes.
Chaque coin du plateau de la tondeuse a un groupe de
trois trous verticaux représentant les trois réglages pos-
sibles de hauteur de coupe. La hauteur de coupe est fixée
et ajustée en choisissant le trou approprié pour le montage
des roues. Veillez à assembler les roues dans le même
trou à chaque coin du plateau.
Les numéros d’article dans les instructions d’assemblage et
sur la figure correspondent à la liste des pièces à la page 9.
1. Sécurisez chaque roue sur le plateau en insérant le
boulon de blocage d’essieu (article 1) à travers la roue
(article 16), la rondelle (article 9) et le trou du plateau.
Sécurisez au moyen de l’écrou à bride (article 11).
a. Pour ajuster la hauteur de coupe, démontez chaque
roue et remontez-la en fonction de nouveau choix de
trou/hauteur de coupe.
REMARQUE : Veillez à ce que les quatre (4) roues soient
assemblées dans la même position de hauteur de roue.

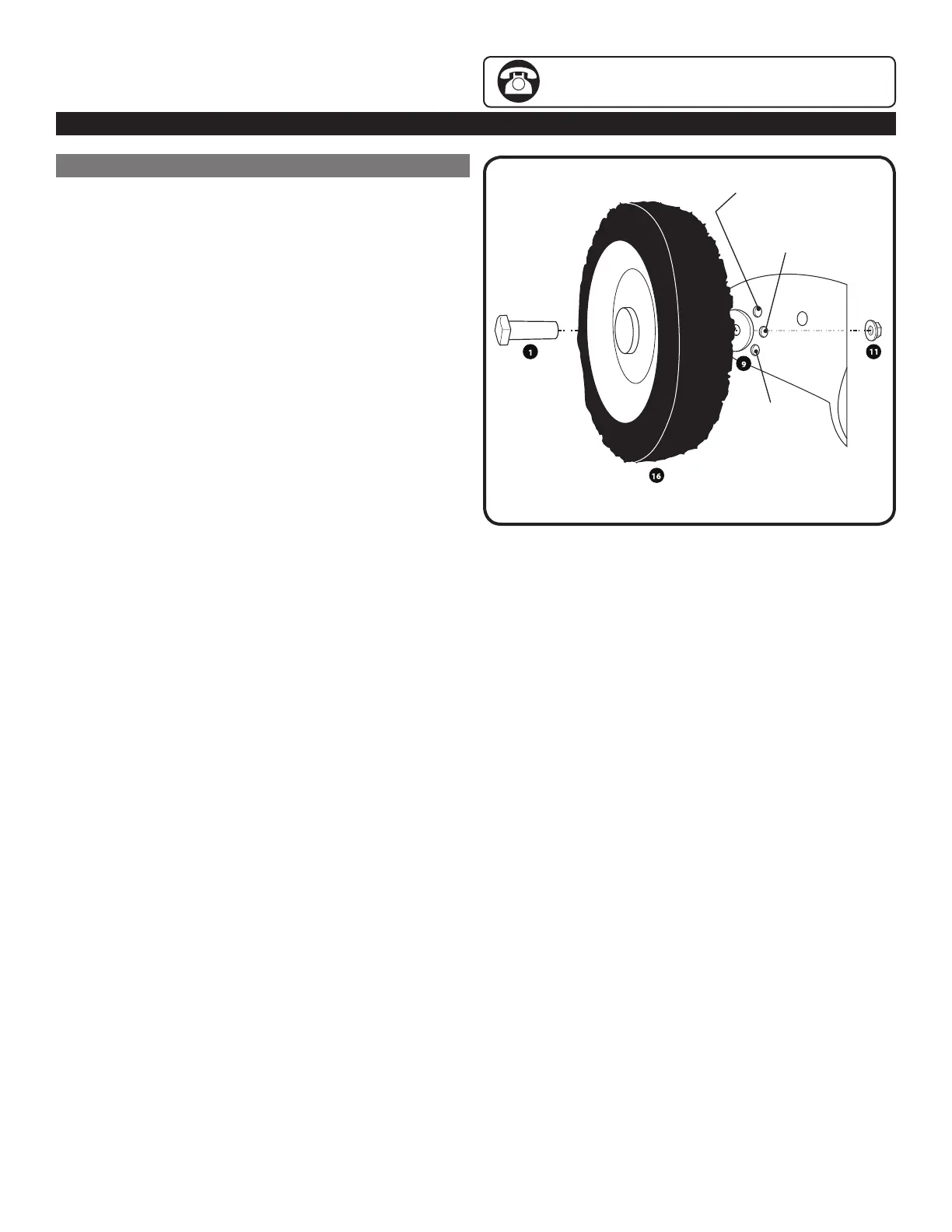

Figure 8
Hole for 2.25”
cutting height
Hole for 2.88”
cutting height
Hole for 3.5”
cutting height
