Powermate VX SAC22HPP User Manual

40- SP
SAC22HPP
LISTA DE LAS PIEZAS
NÚMERO
DE ÍTEM
NÚMERO
DE KIT
NÚMERO
DE PIEZ
DESCRIPCIÓN CANTIDAD
1 E110726 Ensamblaje de bomba/motor Q2.0 1
2 E106954 Conjunto, filtro de aire 1
3 E110782 Amortiguador 4
4 Tuerca hex de resalto M6 x 1 guarnición de nilón 4
5 E111127
Interruptor de presión 125 PSI, Base 3 x 1/4
NPT x 1/8 NPT
1
6 E111122
Manómetro 38 mm, 125 PSI, línea roja, aliment.
lateral a las nueve, 1/8 NPT
1
7 E102595 Válvula, Seguridad 1
8 Niple, 1/4 pulg. NPT 1
9 Tornillo autorroscante M4 2
10 E100594 Protector 14/3 SJT 2
11 E110785 Condensador, tapa 1
12 E110786 Condensador, 90uF 1
13 Junta, caucho 1
14 Conjunto soldado, estructura / tanque, 7,6 litros 1
15 E109475 Aislador, Pie 4
16 Tornillo 1/4 pulg. - 20 x .75 4
17 E107047 Válvula de drenaje - 1/4 vuelta 1
18 E101951 Conjunto - colector/ regulador 1
19 E102822 Acoplamiento, Conexión rápida 1
20 E103746 Manómetro 50 mm, 0-250 PSI 125 con línea roja 1
21 E101968 Manguera caucho 3/8 pulg. diám. ext. - colec 1
22 Codo - macho/hembra 1/4 pulg. NPT 1
23 Panel – colector 4
24 Tornillo # 8 - 4 mm x 20 mm, cabeza arandela 1
25 E100898 Válvula de retención 1
26 1 Casquillo 1/4 2
27 1 Tubo - alivio de presión 1
28 1 Tuerca 1/4 2
29 E110787 Cordón eléctrico – Cal 14 SJT 3 alambres con clip 1
30 E104668 Tubo de salida trenzado SS 1
31
Codo - 1/4 pulg. MNPT x 9/16 pulg. UNEF,
compresión
1

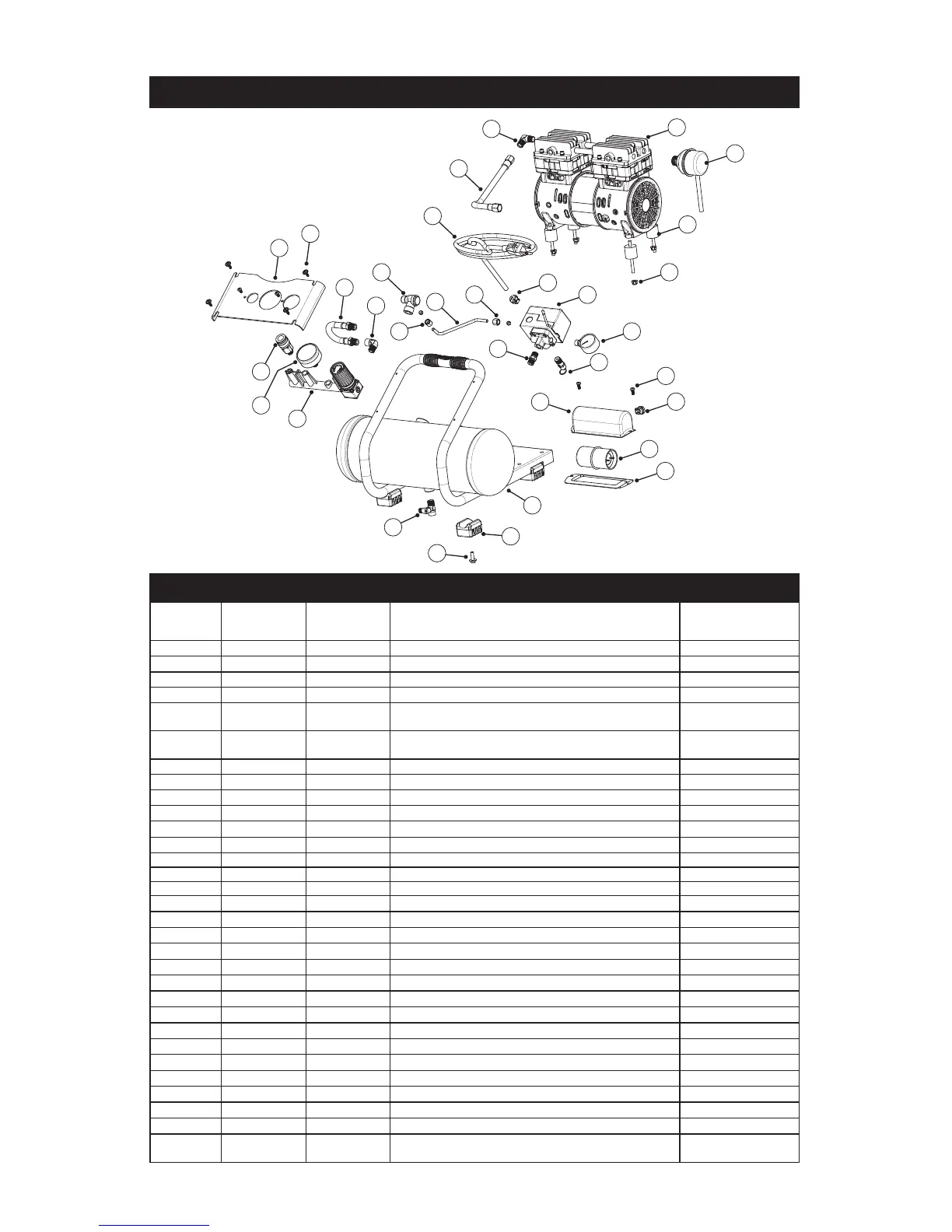

VISTA DE LAS PIEZAS
1
2
3
4
13
14
15
16
28
29
30
31
27
25
22
18
19
21
24
23
12
8
10
10
11
9
6
5
7
26
20
17
